丰富接口！高性能FPGA赋能复杂计算XC6SLX16高速通信开发板

在万物互联的智能化时代，高性能、多接口的嵌入式开发平台成为技术创新的核心驱动力。我爱方案网推出的XC6SLX16高速通信FPGA开发板，以其丰富的硬件资源、灵活的扩展性以及强大的图像处理能力，为电子开发者、科研实验和行业应用提供了卓越的解决方案。

一、丰富的硬件接口，全面支持多场景扩展

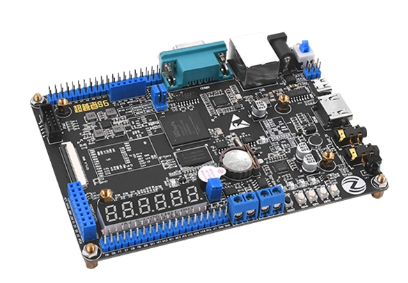

XC6SLX16开发板在硬件设计上极具诚意，板载资源丰富，覆盖通信、显示、存储、人机交互等各类应用需求。该开发板采用A级PCB与沉金工艺，尺寸为128.8mm × 92.7mm，不仅具有良好的电气性能，还展现出优秀的机械耐久性。

其通信接口包括千兆以太网、RS485、RS232、UART、CAN等，支持工业控制、网络设备、车载通信等多种场景。显示输出方面配备HDMI接口和RGB LCD接口，可连接4.3/7/10.1寸显示屏，完美适配人机交互界面设计。此外，XC6SLX16 开发板还集成了音频输入输出、摄像头模块接口、TF卡扩展槽及多种传感器扩展口，全面满足数据采集、音视频处理、外部存储等复合功能开发需求。

二、强劲核心平台，高性能FPGA赋能复杂计算

该开发板主芯片采用Xilinx Spartan®-6系列XC6SLX16 FPGA，封装形式为FTG256，速率等级达到-2，提供用户可用I/O口多达186个。芯片内部集成576KB Block RAM、32个DSP Slices及14579个逻辑单元，提供强大的并行计算与信号处理能力，尤其适合图像处理、数字识别、实时滤波等高性能任务。

存储方面，板载128Mbit QSPI FLASH、2Gbit DDR3及64Kbit EEPROM，支持大容量数据缓存与高速读写，可应对复杂算法和数据流的需求。额外支持的TF卡扩展进一步增加了存储灵活性，适合如BMP图片读取、视频帧缓存等应用。

三、应用实践：从图像处理到数字识别

XC6SLX16开发板不仅在硬件配置上出众，更在实际应用中展现出广泛潜力。

1. 图像处理与数字识别

XC6SLX16开发板支持OV5640摄像头模块，可实时采集图像数据，进行RGB转灰度处理、中值滤波、Sobel边缘检测等操作。在“数字识别实验”中，系统能够识别摄像头捕捉到的数字信息，并通过RGB屏与数码管同步显示结果，体现出FPGA在实时图像处理与模式识别中的高效性能。

2. 视频滤波与边缘检测

在中值滤波和Sobel边缘检测实验中，XC6SLX16开发板对采集到的视频流进行实时处理，有效滤除噪声、提取图像轮廓，输出至HDMI显示器。这些功能在机器视觉、安防监控、自动驾驶等领域具有广泛应用价值。

3. 多媒体与存储应用

XC6SLX16开发板支持从SD卡读取BMP格式图片，并推送至LCD显示。结合其音频接口与麦克风输入功能，可进一步开发语音识别、多媒体播放等应用，体现出多样化的软硬件协同能力。

4. 工业与通信控制

凭借丰富的通信接口如CAN、RS485/232、千兆以太网，该开发板也可用于工业自动化、电力监控、智能交通等场景，实现多设备通信与集中控制。

四、低功耗设计，易于调试与二次开发

除了性能强大，XC6SLX16 开发板在节能与开发便利性方面同样表现优异。采用+6~16V宽压电源输入，并配备3.3V/5V电源接口，适用多种供电环境。板载JTAG下载口支持程序调试与烧录，四个功能按键、触摸按键、数码管及多个LED指示灯极大便利了交互调试和功能验证。

其标准化的扩展接口支持正点原子多种模块，如蓝牙、GPS、MPU6050等，极大降低了开发门槛，适合从初学者到专业团队的各类用户。

结语

综合来看，XC6SLX16高速通信FPGA开发板以其全面的硬件资源、强大的处理能力以及良好的扩展性，成为嵌入式开发与FPGA学习的理想平台。不仅在图像处理、工业通信、多媒体应用等方面表现突出，更以扎实的参数配置和丰富的实践案例为创新项目提供坚实支撑。随着人工智能、物联网技术的持续发展，该开发板将在科研、教育及工业应用中发挥越来越重要的作用。
