基于FC4150 Demo板的BMS与仪器仪表开发解决方案

发布时间：2025-09-29 阅读量：246 来源: 发布人: suii

我爱方案网推荐FC4150 Demo板是一款专为高性能嵌入式应用设计的开发平台，集成了丰富的外设资源和灵活的配置选项，特别适用于电池管理系统（BMS）和仪器仪表开发领域。本文将从技术参数、功能特性及应用优势等方面展开详细分析。

一、核心硬件配置与性能优势

FC4150 Demo板采用高性能MCU（如FC4150F2MBS1P144T1A），配备双CAN接口（支持HSCAN/CANFD协议）和双LIN接口，为BMS通信提供多通道冗余保障。其49个空闲IO端口和多种ADC通道支持多路信号采集，满足BMS中电压、电流及温度监测的高精度需求。

电源管理系统支持12V直流和USB双供电模式，通过排针P1002_1可选择3.3V或5V MCU工作电压，适配不同功耗场景。新增的P2001排针支持实时功耗测量，为BMS的低功耗设计提供数据支撑。

二、通信接口的技术特色

1.网络通信能力

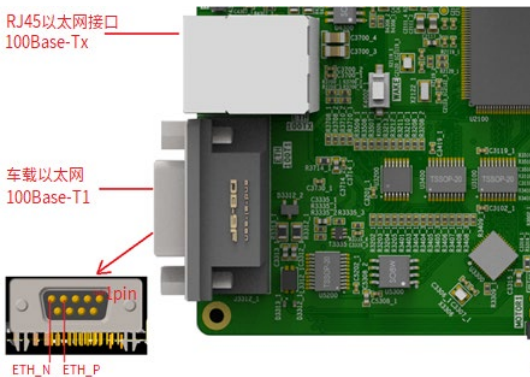

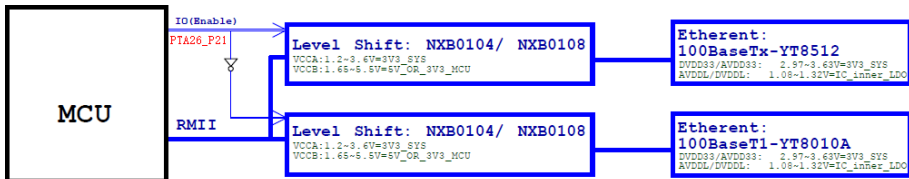

板载100Base-T1车载以太网（YT8010A）和100Base-Tx工业以太网（YT8512）芯片，通过GPIO PTA26_P21灵活切换模式。这一特性使仪器仪表可同时满足车载网络的高抗干扰要求和工业环境的高速数据传输需求。

2.可靠性的本地通信

LIN接口采用TJA1021芯片，支持主从模式切换和Sleep/Wakeup功能，其智能供电系统可自动选择6.6V或12V供电电压。在BMS从站模块中，这一设计显著降低休眠功耗，延长电池寿命。

三、存储与数据处理能力

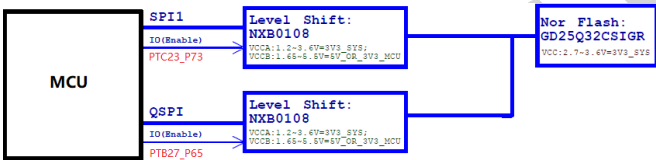

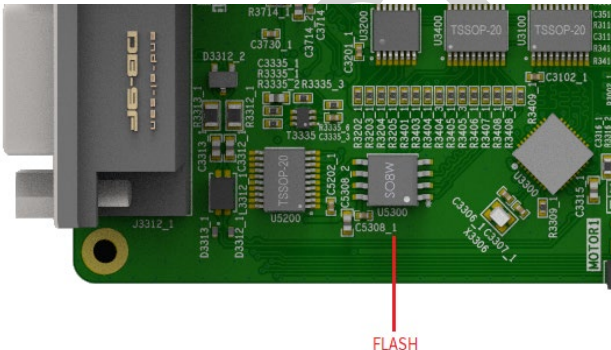

板载GD25Q32CSIGR Flash芯片支持SPI/QSPI双模式，通过电平转换芯片与MCU连接，提供最高128Mbit/s的数据传输速率。配合BL24C64A-PARC EEPROM（存储容量64Kbit），可满足BMS参数存储、故障日志记录等大容量数据管理需求。

四、人机交互与信号调节

开发板配备2个电位器（20k/圈粗调和10k/30圈精密调节），支持高精度模拟信号输入。4个功能按键（含NMI中断按键）和5个LED指示灯（含RGB LED）提供简洁高效的人机交互方案，特别适合仪器仪表的面板控制设计。

五、方案应用优势

1.BMS应用场景

•多通道ADC支持16节电池串联电压监测

•CAN总线实现BMS与整车控制器可靠通信

•LIN总线管理电池包从控单元

•Flash存储系统记录电池健康状态数据

2.仪器仪表开发场景

•精密电位器实现高分辨率参数调节

•以太网接口支持远程数据上传

•双CAN接口兼容工业设备通信协议

•低功耗设计适合便携式设备开发

六、开发便利性体现

FC4150 Demo板V2.0版本新增MCU功耗测量排针，强化了能耗分析功能。所有接口引脚均清晰标注丝印，支持快速对接电机驱动板等扩展模块。开源硬件设计提供完整电路图及BOM清单，显著缩短产品研发周期。凭借其多元化的接口资源、精准的电源管理和强大的数据处理能力，为BMS和仪器仪表开发提供了完整的硬件解决方案。
