发布时间：2025-10-14 阅读量：616 来源: 我爱方案网 作者: suii
交流伺服控制器主要由速度控制器、电流控制器和PWM生成电路构成，支持脉冲串与方向信号控制，具备速度、位置和转矩三种控制模式。
速度控制通常通过模拟量实现，适用于对速度和位置有一定精度要求的场景，如配合上位闭环控制可实现高效调速，包括异步电机与同步电机的多种变频调速方式。位置控制可依托上位PID外环实现定位，需反馈电机或负载位置信号，适用于数控机床、印刷机械等高精度定位场合。转矩控制则通过外部模拟量或参数设定输出转矩，适用于对力矩有明确要求的应用。三种模式可根据实际需求灵活选用。
快包分析师推荐TAE32F5600交流伺服电机控制器方案，该方案提供了低成本单芯片的伺服系统解决方案，支持同步电机转矩、速度、位置闭环控制，具有过载、过流、过压、欠压、过温等保护功能，满足同步电机伺服控制的基础应用需求。
扫码可申请免费样片以及获取产品技术规格书
方案介绍：

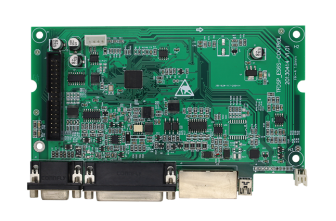

TAE32F5600交流伺服电机控制器解决方案提供伺服系统的低成本单芯片解决方案，替代原有的MCU+CPLD方案。该方案支持同步电机转矩、速度、位置闭环控制，具有过载、过流、过压、欠压、过温等保护功能；支持RS485 Modbus、CAN 2.0接口，满足同步电机伺服控制的基础需求。

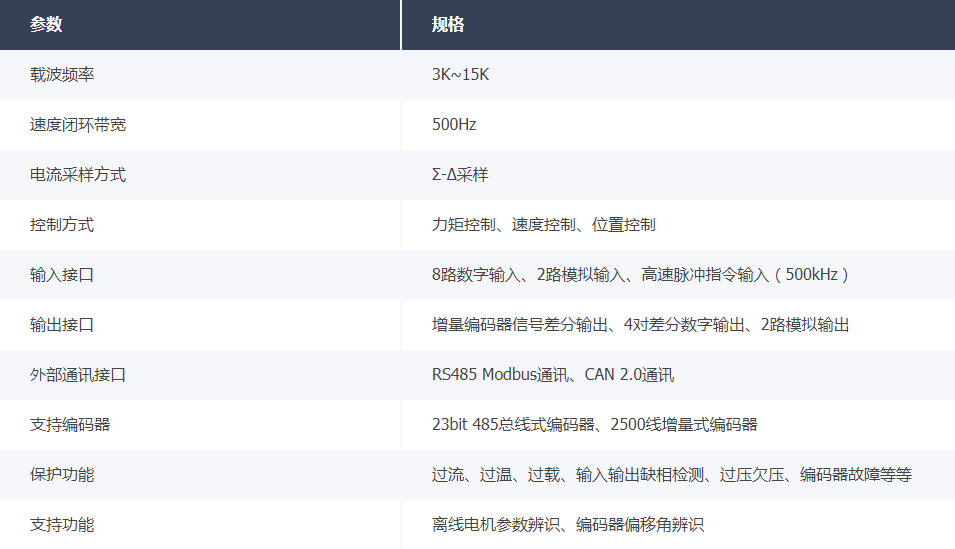

方案参数：
方案特点：
•完善的故障保护功能
•支持电机参数在线辨识
•支持增量式与总线式编码器接入
•支持面板、外接端子与上位机控制
方案优势：
1.高集成与低成本
采用单芯片设计，替代传统“MCU+CPLD”架构，大幅简化电路、降低元器件数量和BOM成本，同时提升系统可靠性与生产一致性。
2.高兼容易调试
•支持电机参数与编码器偏移角自动辨识，实现快速调试、“即插即用”，降低对技术人员依赖及电机品牌限制。
•兼容增量式编码器（2500线）和23位高精度总线编码器，提供灵活的成本与精度选择。
3.接口丰富通信强
•集成RS485 Modbus与CAN 2.0工业总线，便于接入PLC、HMI等设备，支持集中控制与实时监控。
•支持面板、端子、上位机三种控制方式，提供高速脉冲（500kHz）、模拟量及多路数字I/O，适配多样控制场景。
4.全面可靠保护
具备过流、过压、欠压、过载、过温、缺相、编码器故障等多重保护功能，保障设备与电机安全，减少意外停机。
应用场景：
1、通用自动化设备：送料装置、传送带、搅拌机、包装机械
2、智能仓储物流：AGV小车、穿梭车、分拣机
3、低成本数控设备：经济型雕刻机、打标机、绕线机
先楫半导体HPM6200系列微型伺服控制器方案
方案介绍：

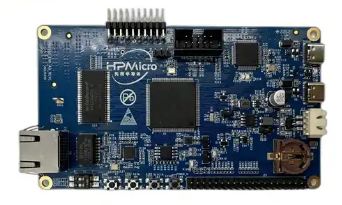

这款微型伺服控制器方案采用高性能HPM6264IEP2主控CPU，算力强大、实时性高，可扩展伺服环路带宽，提升系统响应速度与控制精度。内置16位高精度ADC，精准采集电流与电压信号，配合高精度PWM输出，优化功率驱动效率，提高整机功率密度和闭环稳定性。同时还具备EtherCAT总线多轴同步与实时网络控制能力，并集成CAN、RS485、USB等工业接口，便于接入PLC、HMI及上位机，适用于实时控制和通信可靠性要求较高的场景。
方案优势：
•CPU性能优越：高算力，增加环路带宽
•高精度PWM，提高驱动器的能量密度
•QSPI用于高速连接ESC芯片
•16bit ADC，提高电流采样精度
•自主可控：可以满足国产自主可控的要求
•强大、及时、专业的技术支持能力
方案特点：
1.高性能处理器
采用HPM6264IEP2主控CPU，算力强、实时性高，可扩展伺服环路带宽，提升系统响应速度和控制精度。
2.高精度控制与采样
•内置16位高精度ADC，精准采集电流、电压信号，提升闭环控制稳定性。
•配合高精度PWM输出，优化功率驱动效率，提高整机功率密度。
3.高速多样化通信

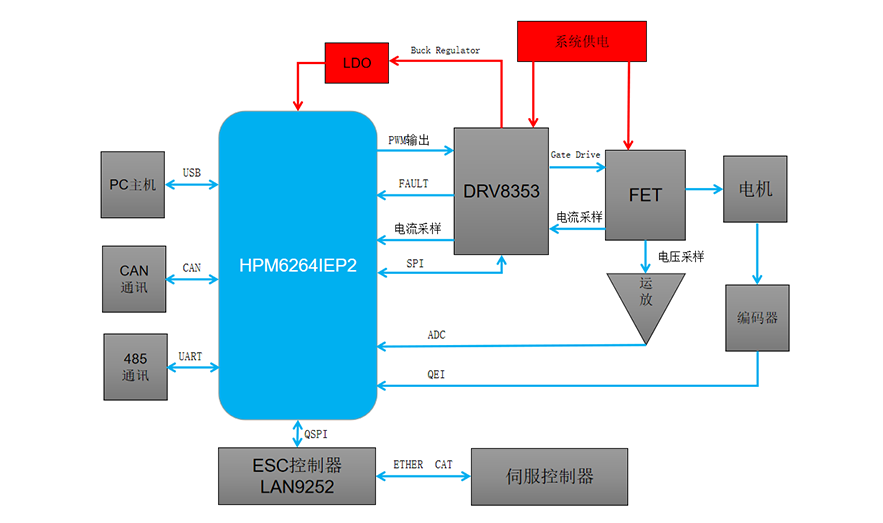

•通过QSPI连接ESC控制器（LAN9252），支持EtherCAT总线通信，实现多轴同步和实时工业网络控制。
•集成CAN、RS485、USB等常用工业接口，便于接入PLC、HMI及上位机系统。
4.高效可靠驱动设计
采用DRV8353驱动芯片+MOSFET架构，提供高效电机驱动能力。
应用场景：
适用于高功率密度伺服驱动器（机器人、精密机床）、工业机器人关节驱动芯片、CNC数控系统与雕铣设备、专精特新型电力电子装置（半导体设备、精密绕线机）等场景。
先楫半导体HPM6400/6300系列 高性价比伺服电机控制板方案
方案介绍：
基于先楫半导体HPM6400/6300系列 高性价比伺服电机控制板的VC/FOC功能，具有更高的控制精度和控制效率、能更好的降低噪音和电机抖动。HPM6300系列芯片的电流环执行时间接近1us，HPM6400系列电流环执行时间更是控制在1us以内，该优势不仅能够提升带宽，还能够带来高速运算能力，实现复杂电机控制算法（如多电机同步、参数辨识、SVC（Senseless Vector Control）、谐波注入等）与电流环的同步，甚至是以更高的频率执行。电机产品能够不失精度地展现出更优异的控制性能。
方案特点：
•1.5uA超低待机功耗
•支持两层PCB板
应用场景：
适用于电机控制、新能源、工业网关、音频设备、电网的DTU、断路器等领域。
扫码可申请免费样片以及获取产品技术规格书
