•存储配置:板载2Gbit(256M字节)的DDR3内存,为高速图像数据缓存提供了坚实基础;同时配备128Mbit的QSPI Flash用于存储比特流,64Kbit的EEPROM用于参数保存,并预留TF卡接口,便于存放大量图片或视频数据。

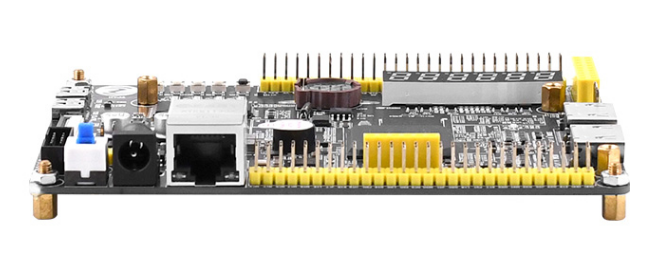

•丰富接口:开发板预留了极其丰富的硬件接口,这是其“达芬奇”之名的有力支撑。包括但不限于:双路HDMI接口(均支持输入与输出,便于实现视频环回等高级功能)、千兆以太网接口(用于高速数据传输)、RGB LCD接口(可直接驱动4.3/7/10.1寸液晶屏)、摄像头模块接口(支持OV5640等常用摄像头)以及多个USB/UART接口用于调试通信。
1.强大的并行处理能力:与传统的串行处理器(如CPU)不同,FPGA可以并行执行多个图像处理任务。例如,在处理视频流时,像素点的预处理、滤波、特征提取等操作可以同步进行,从而轻松实现实时高清视频处理,满足机器视觉等对延时要求苛刻的应用场景。

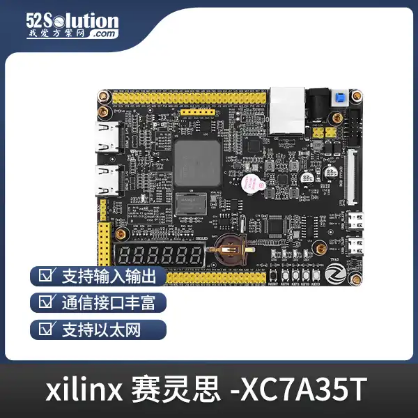

2.完整的生态与可扩展性:开发板采用124mm92mm的8层板沉金工艺,设计精良。其提供的2组28x2共112个扩展IO口*,以及标准的ATK模块接口,使其能够轻松连接正点原子的蓝牙、GPS、MPU6050等多种传感器模块,扩展性极强,可快速适配从简单图像采集到复杂多传感器融合的各类项目。
3.完善的软硬件支持:官方推荐使用Vivado 2019.2开发环境,这是Xilinx主流的FPGA设计套件,拥有广泛的用户基础和丰富的学习资源。板载的JTAG下载口、复位电路、蜂鸣器、数码管、触摸按键等人机交互元件一应俱全,方便开发者进行功能验证与调试。

三、实战应用:多场景实验彰显核心价值
•数字识别:通过OV5640摄像头捕获图像,在FPGA内实时完成图像预处理和数字识别算法,并将结果同时显示在RGB液晶屏和数码管上。该实验完整展示了从图像采集、处理到输出的全流程,是嵌入式视觉应用的典型范例。
•视频图像二值化:演示了将OV5640采集的彩色图像转换为YCbCr格式并提取灰度图,进而进行二值化处理,最后通过HDMI输出。此技术是许多图像分析算法(如轮廓提取、OCR)的基础,凸显了FPGA在底层图像处理中的高效性。
•SD卡读图与HDMI环回:“SD卡读BMP图片LCD显示实验”证明了其处理静态高分辨率(800 * 480)图片的能力;而“HDMI输入输出环回实验”则更复杂,实现了对一路HDMI信号进行实时解码、处理再编码输出的能力,展现了其在视频流处理方面的巨大潜力。
四、应用场景展望
•医疗影像设备:如便携式超声、内窥镜等,实现实时图像增强与分析。
•工业自动化:用于生产线上的视觉定位、尺寸测量、缺陷检测等。
•智能安防:实现人脸识别、行为分析、多目标跟踪等智能视频分析功能。
•学术科研与原型验证:为高校、研究所提供强大的图像处理算法验证平台。
结语
