英飞凌1.4kW功率压缩电机方案在工业PLC控制中的应用案例

在工业制冷与空气调节系统的核心组件——压缩机领域，电机功率的精准选择是实现系统效能与运行经济性的关键因素。1.4kW (1.9马力) 功率等级的压缩机电机方案，凭借其适中的功率输出与优异的能效平衡特性，已成为众多中小型应用场景的理想动力源。

该功率段电机能够有效驱动容积式压缩机，在维持充足制冷/制热能力的同时，兼顾了启动电流、运行噪音及能源消耗的控制。因此，其在商用冷藏展示柜、小型冷库机组、精密环境恒温设备、部分工业流程冷却单元以及紧凑型商用空调系统中，展现出广泛而关键的适配性，是构建高效、可靠温控解决方案的核心驱动元件。

我爱方案网推荐基于Infineon产品开发的1.4kW压缩机电机方案，不仅集成单相PFC功能，还通过模块化设计实现高性能与小型化的完美结合，可提供单相交流连接器、整流器、升压PFC和用于连接电机的三相输出。

扫码可申请免费样片以及获取产品技术规格书

英飞凌1.4kW压缩电机方案

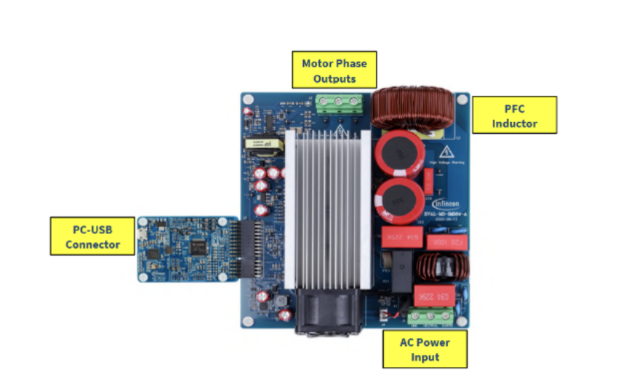

方案基于英飞凌EVAL-M3-IM564评估板开发设计。该评估板的电源模块采用高度集成的三相CIPOS™ Mini智能功率模块（IPM），集成了功率因数校正（PFC）功能，专用于电机驱动应用。

该模块的逆变与PFC部分均支持600V额定电压和20A额定电流，适用于空调等大型家电以及要求高频开关操作的低功率电机驱动场景。EVAL-M3-IM564旨在帮助客户基于CIPOS™ Mini PFC集成型IPM（型号IM564-X6D/IM564-X6DS）进行前期设计评估，并支持通过无传感器正弦控制技术实现对各类永磁电机的高效驱动。

方案规格：

输入电压165V~265V；

最大2800W电机功率输出；

功率因数校正；

板载EMI滤波器；

单分流器电流感应；

辅助电源：15V、3.3V；

过流保护；

过温硬件保护；

直流母线电压检测；

热敏电阻输出；

故障诊断输出；

与标准示波器探头兼容的测量测试点；

PCB尺寸为148mm×165mm，分为两层，每层铜厚35μm；

符合RoHS标准。

应用场景：

变频空调、电冰箱、干衣机、工业PLC控制等

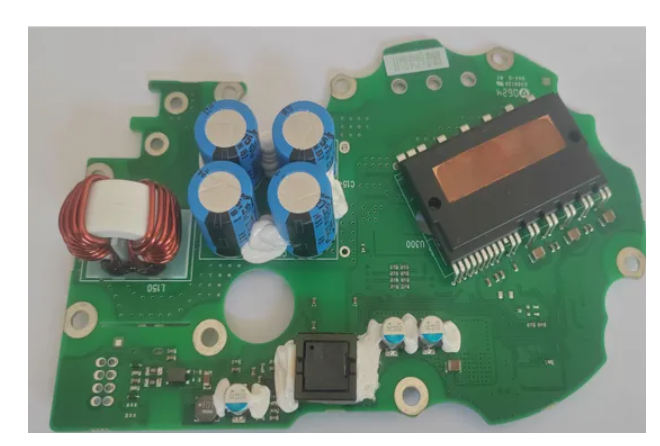

小华HC32F460家用空调室外机控制方案

方案以HC32F460为主控芯片，单芯片实现室外压缩机与风机的双电机变频控制；采用无感FOC控制算法，支持高频PFC，交流供电电压165V~265V，压机转速600~7200rpm，风机转速300~1200rpm，运行噪音低，电流谐波小，系统保护完善，支持异常情况下的紧急停机功能。

方案特点

（1）支持高频PFC调制，功率因素>98%，满足电压及负载突变；

（2）支持室外风机顺逆风启动；

（3）支持压机低速转矩补偿，低速平稳运行；

（4）支持压机高速弱磁控制，平滑进出弱磁，有效防止弱磁失效；

（5）200MHz 32bit ARM Cortex-M4高算力控制芯片；

（6）多功能PWM Timer，支持多个电机控制，EMB可独立控制每个通道；

（7）12位2Msps高精度ADC单元，灵活支持多种采样方式；

（8）系列丰富，封装从48Pin到100Pin，适应不同设计需求。
