为现代工业设备注入强大“芯”动力！160W高可靠性数字电源解决方案深度解析

在现代工业自动化、新能源及通信基础设施等领域，稳定、高效、洁净的电力供应是确保整个系统可靠运行的基石。我爱方案网推荐一款基于有桥PFC（功率因数校正）+ PSFB（移相全桥）拓扑的160W数字电源解决方案，凭借其优异的性能指标和数字控制的智能性，正成为工业电源系统的理想选择，为各类高端工业设备提供强大的“芯”动力。

扫码可申请免费样片以及获取产品技术规格书

一、应对工业严苛挑战：方案概述与核心优势

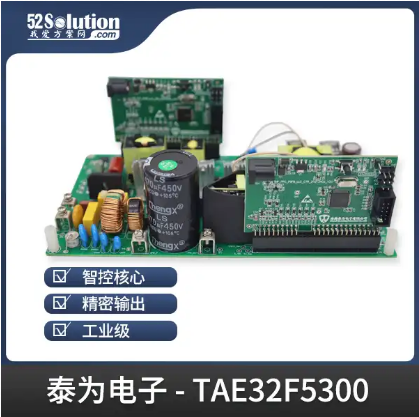

工业环境对电源的要求极为苛刻：输入电压波动大、负载变化频繁，同时要求低谐波干扰、高转换效率以及卓越的稳定性。本方案额定功率160W，采用先进的数字控制芯片TAE32F5300作为大脑，将有桥PFC与PSFB这两种经典拓扑有机结合，实现了从宽范围交流输入（AC 90V-260V）到精准稳定直流输出（DC 12V）的高效转换。

•高功率因数与低谐波：PFC级使整机功率因数（PF）高达98.5%以上，总谐波失真（THD）低于5%，极大减少了对电网的污染，符合严格的能源质量要求。

•高效率与节能：整机效率超过85%，有效降低了设备自身的能耗与发热，对于需要长时间连续运行的工业设备（如PLC、服务器）而言，意味着更高的能效和更长的寿命。

•数字控制，精准稳定：采用数字芯片替代传统模拟电路，实现了更灵活、更精确的控制逻辑，输出电压纹波小（满载时PSFB输出纹波仅120mV），动态响应快，抗干扰能力强。

二、技术内核解析：双级拓扑如何协同工作

该解决方案的成功，得益于其前后两级电路的精密配合。

•工作原理：数字控制器TAE32F5300实时检测输入电压和电流，通过Boost升压电路进行控制，迫使输入电流紧密跟踪电压相位。这不仅提高了PF值，也为后级电路提供了一个纯净、稳定的高压直流输入源，为整机的高效率打下了坚实基础。

•技术参数：开关频率100kHz，输出电压稳定在400V，纹波低于10V。

•工作原理：通过精确控制全桥电路中四个开关管的导通时序（即“移相”），在高频变压器原边产生对称的交流脉冲。数字控制器通过调节相位或频率，来应对输入电压波动和负载变化，最终通过副边整流滤波，将输出电压精准锁定在12V。

•技术参数：开关频率60kHz，在宽输入电压范围（DC 370V-400V）内均能稳定输出12V，展现了极强的稳定性。

三、广泛的应用场景：赋能千行百业

1.工业自动化设备：为可编程逻辑控制器（PLC）、伺服驱动器、工业机器人控制器提供稳定、洁净的电源，确保生产线的连续高效运转。

2.新能源与储能系统：作为光伏逆变器、储能系统（BMS）的辅助电源，其宽电压输入范围能适应波动的新能源发电环境。

3.通信与数据中心：为5G基站电源模块、服务器电源等高可靠性要求的设备供电，其高效率有助于降低数据中心巨大的运营成本（PUE）。

4.高端工业装备：适用于数控机床、激光切割机等大功率设备的内部控制单元，保证其精密操作的准确性。

结语

综上所述，这款集成了有桥PFC和数字控制PSFB拓扑的160W电源方案，以其高功率因数、高效率、高稳定性和高功率密度等突出优点，完美契合了现代工业应用对电源的核心需求。不仅解决了工业设备面临的电能质量、能效和可靠性问题，更以数字化的智能控制为工业设备的升级换代提供了强大的动力基础。更多详情请查阅：https://www.52solution.com/supermarket/264?class=1053
