开源代码可交付！7KW功率+高集成度的交流充电桩方案合集

交流充电是目前市面上最常见的充电方式，采用低功率慢充模式，一方面可减少对大电流敏感的动力电池的损耗，有助于延长电池寿命；另一方面对电网冲击小，更适合在车辆停放时间长的工作场所，为电网稳定性提供保障。

直流充电桩与交流充电桩的根本差异在于电能转换方式与功率传输路径，从而决定了二者在应用场景中的功能界限。

直流桩内置大功率整流模块，将电网交流电转为直流电后直接为电池充电，支持30kW至600kW高功率输出，适用于快速补电需求；而交流桩则依赖车辆自带的车载充电机（OBC）进行交直流转换，受OBC功率限制（通常不超过22kW），充电时长普遍在6小时以上。

快包分析师推荐TMF6200电动汽车交流充电桩方案和APM32F411 EV交流充电桩方案，方案源代码、原理图可交付，大幅降低用户的开发门槛，加速产品落地进程。

扫码可免费申请样片及方案技术规格书

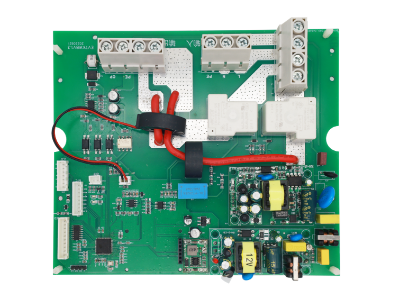

TMF6200电动汽车交流充电桩方案

方案介绍：

方案是一款集合单相计量与多通道漏电检测于一体的电动汽车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。方案配套开发了后台管理、收费等系统，采用移动用户端管理，方便又高效地运营整套充电桩系统。

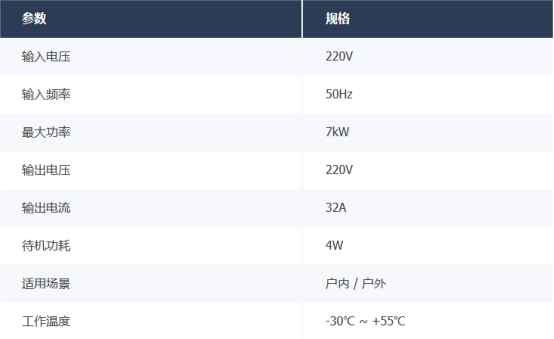

方案参数：

应用场景：

适用于公共商业场所充电站、居民社区户外充电桩、办公园区单位内部充电网络、城市公共停车场及路边充电桩等场景使用。

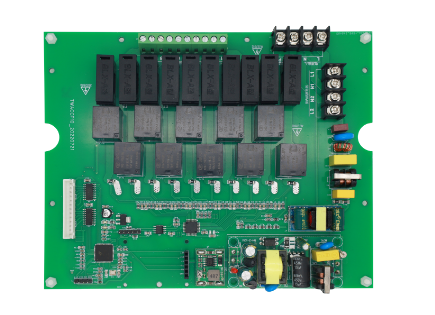

TMF6200电动自行车交流充电桩方案

方案介绍：

该方案是一款集合单相计量与多通道漏电检测于一体的电动自行车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。预留温度、红外和其它传感器接口，方便进行温度等检测，预防火灾发生。

方案特点：

·最大功率4.4KW，单路输出电流＜3A

·完善的安全保护机制：多通道共同检测漏电，具有过载、短路等继电保护策略

·预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

·有成套的收费与后台管理系统，为商家维护经营提供数据，支持远程通讯在线升级程序

应用场景：

适用于居民社区、商业写字楼、公共交通停车场所、共享电单车充电、换电柜等场景。

扫码可免费申请样片及方案技术规格书

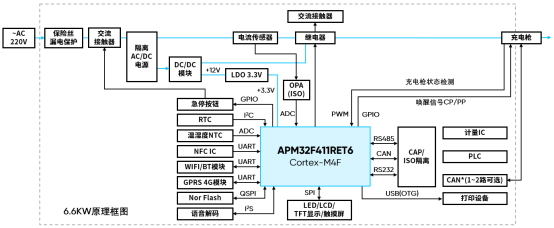

APM32F411 EV交流充电桩方案

方案介绍：

采用基于Cortex-M4F内核的高适配型APM32F411系列MCU实现应用，具高性价比与抗干扰能力，支持多种保护功能，可有效保障充电桩稳定与安全运行。方案高效充电、灵活拓展和强兼容性等特点，广泛应用于大型停车场、商业中心及交通枢纽等场景。

方案特点：

• 采用4G通讯模块，支持后台实时监控管理；

• 外挂专用计量IC，实现准确电量控制；

• 集成丰富外设资源，满足充电桩外接模块和数据存储需求；

• 板载隔离器件、保险丝、漏电保护器；

• 支持单、双枪充电、过流、短路、过压、欠压、漏电、防雷击、充电联机、断保护、OTA、协议存储等功能。

方案应用：

适用于智能家庭充电桩、小区共享充电桩、商业停车场充电站、企事业单位停车、汽车租赁、运营商停车等场合使用。

扫码可免费申请样片及方案技术规格书
