集成OTA+4路电芯实时监控！高精度MCU开发的BMS方案合集

在便携式储能领域，电池管理系统（BMS）的性能直接决定了设备的安全性与效率。电池管理系统可通过电压、电流、温度以及SOC等参数采集、计算，实现支持实时监测、电池状态估计，进而实现充/放电与预充控制等功能，实现对电池的保护，是延长电池使用寿命、提升电池综合性能的管理系统。

快包分析师推荐NXP S32K312 12V锂电池管理方案和APM32F103RCT7一体式智能电池管理系统应用方案，它们都是稳定长期供货的PCBA开发套件，大幅降低开发门槛，加速产品落地进程。

扫码可免费申请样片及方案技术规格书

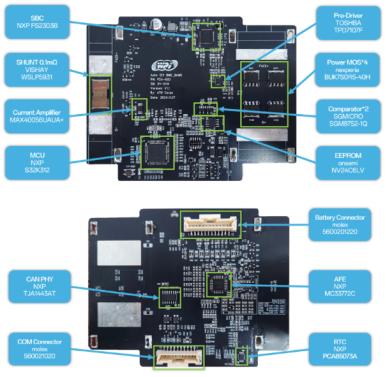

NXP S32K312 12V锂电池管理方案

方案介绍：

该方案基于恩智浦（NXP）S32K312芯片设计，具备高精度采样、智能均衡管理与多重硬件保护功能。通过精准的充放电管理与实时热管理机制，有效确保电池组内各单体电池均衡充电，从而大幅优化电池的使用效率与循环寿命。

方案特点：

·支持4路单体电芯的实时监控

·电压采集误差≤±2mV，电流测量误差≤2%

·SOC估算误差≤5%

·硬件充放电过流保护功能

·电池300mA被动均衡

·支持诊断信息上报

·遵循ISO 26262功能安全标准，达到ASIL-B等级

方案框图：

应用场景：

适用于汽车启停电源、户外应急电源、通信基站锂电池包、工业PLC备用锂电池包、低压辅助电池与冗余电源管理系统等场景。

扫码可免费申请样片及方案技术规格书

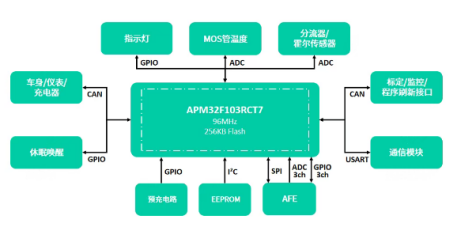

APM32F103RCT7一体式智能电池管理系统应用方案

方案介绍：

方案采用APM32F103RCT7系列车规级 MCU研发的，基于Arm® Cortex®-M3内核，主频96MHz，支持实时采集、处理与存储电池组运行过程中的关键数据，可协同整车控制器等外部设备进行信息交互，解决电池系统中安全性、可用性、使用寿命及能效方面的关键问题。

方案特点：

·支持6~18V超宽电源输入

·支持42串电压采集（精度±5mV）

·支持12路温度采集（温度±1℃）

·支持多路CAN通讯，整车CAN支持特定帧唤醒

·8路高边驱动，4路低边，均支持三态检测

·支持分流器和霍尔传感器等高精度电流检测

·系统支持OTA远程升级、带升级失败程序回滚等功能

应用场景：

适用于新能源汽车电池管理系统、大型电动载具储能系统等场景。
