发布时间:2025-11-13 阅读量:1187 来源: 我爱方案网 作者: bebop
传统的微型逆变器多采用两级架构(DC-DC升压+DC-AC逆变),但2025年,单级拓扑架构(如单级DAB双向主动桥、单级反激式)将成为高端机型的主流方向。这种架构直接将直流电转换为交流电,减少了能量转换环节。
单级架构可以显著提升系统效率(峰值效率可达97.5%),降低系统成本(BOM成本优化),提高功率密度(体积更小巧),并增强系统可靠性(元件数量减少,故障点相应减少)。
但是单级架构对控制算法的复杂性要求更高,需要高性能的MCU(如ARM Cortex-M4F内核的处理器)来实现精准控制。我爱方案网推荐基于意法半导体(ST)和小华半导体高性能MCU开发的微型逆变器方案,方案源代码&原理图开源可交付,能帮助设备终端商实现方案项目快速导入的需求。
扫码可申请免费样片以及获取产品技术规格书

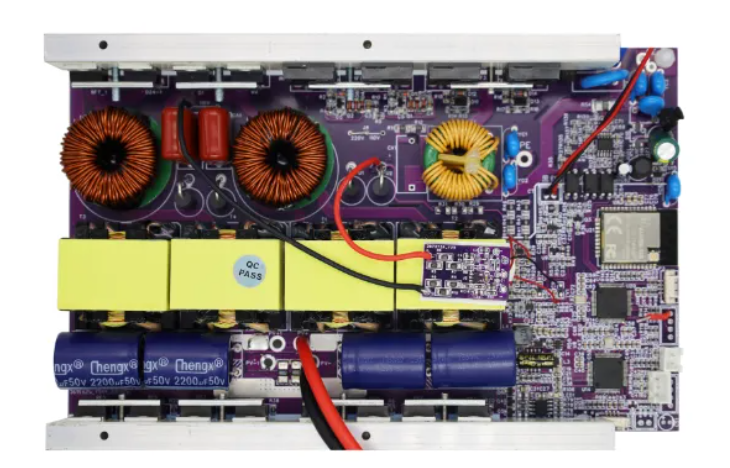

方案一:800W微型逆变器方案

方案使用泰为电子 TAE32F5300 芯片作为主控芯片,实现 800W 微型逆变器的控制。实现反激电源的 DCM 模式控制以及交错反激电源控制。利用软件锁相技术实现对交流电压的相位锁定;选用推挽+全桥逆变的拓扑开发,导通损耗小,具有更高的效率。

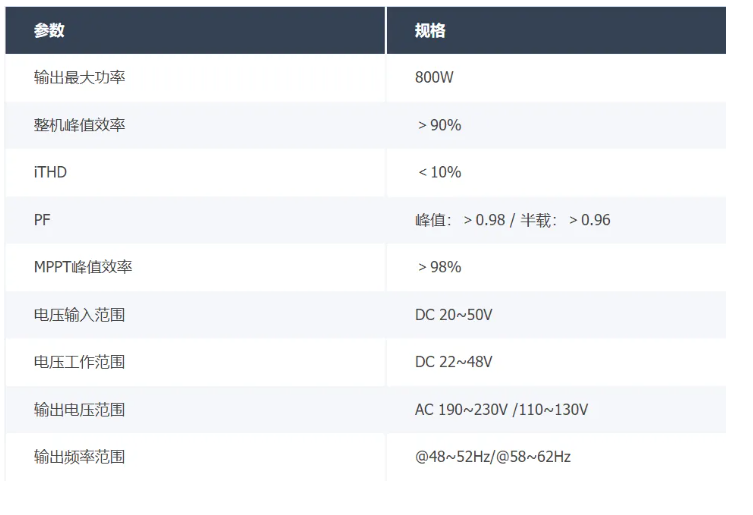

方案详细参数如下表:

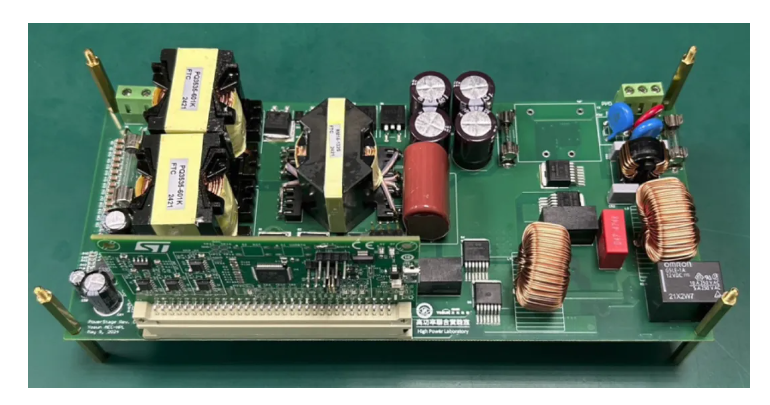

方案二:基于STM32G474的400W微型逆变器方案

方案规格:
1. Vin(标准输入电压):36V
2. Vin_max(最大输入电压):55V
3. Vin_min(最小输入电压):18V
4. MPPT范围:20V至40V
5. Iin(标称输入电流):12A
6. Imax(最大输入电流):18A
7. Vbus(DC-DC标称输出电压):380V
8. Vbus_max(DC-DC最大输出电压):400V
9. Vac(交流标称输出电压):110VAC/60Hz、220VAC/50Hz
10. Iac(交流最大输出电流):1.8A/220VAC、3.6A/110VAC
11. Pac(最大输出功率):400W
方案优势:
1. 电源应用 : 400W Microinverter
2. 数位控制 (主控制芯片 : STM32G474 )
3. 使用单一 MCU做 MPPT 与 Inverter 控制功能
4. 使用 PLL 锁相环进行环路控制
5. 隔离型 MPPT 符合规范需求
6. 采用ST第三类 SiC半导体,高频操作缩小体积
7. 太阳能转换成交流电并回电网

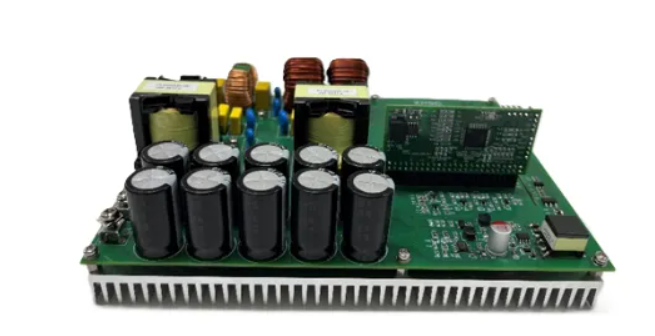

方案三:基于HC32F334的500W光伏微型逆变器方案

• PV电压范围:25~60V
• 电网电压:200~240V @50Hz
• 最大输出功率:500W
• 开关频率:60kHz~200kHz
• 峰值效率:94.7%
• 入网电流THD:3.2% @Vpv=45V 500W
• PF:>0.99
• 基于自主知识产权的数字电源控制器方案
• 高性能主控芯片HC32F334
• 交错反激采用谷底开通断续模式,提高系统效率
• 交错反激输出馒头波,减小反激输出母线电容
• 全桥逆变采用工频开关,提高系统效率
• 经典扰动式MPPT环,快速准确找到MPPT点
• 保护功能齐全:输出过流,输入反激过流保护,反激输出电压过压保护等
• 效率高达94.7%
扫码可申请免费样片以及获取产品技术规格书
