最高16万转速！基于无感FOC驱动的高速吹风机变频控制方案

传统吹风机的发展长期受限于交流电机的物理瓶颈，其有限的转速（通常低于20,000 RPM）决定了干发效率的本质上限。这一局限迫使产品设计不得不依赖高功率热风来弥补风力不足，从而导致发质热损伤与能耗攀升的双重困境。

而高速吹风机的出现，标志着个人护理电器领域一次根本性的技术范式转移。其核心在于采用了精密制造的高速无刷直流电机，将转速提升至每分钟十万转乃至更高量级，通过产生远超传统产品的、集中且可控且可控的高流速气流。

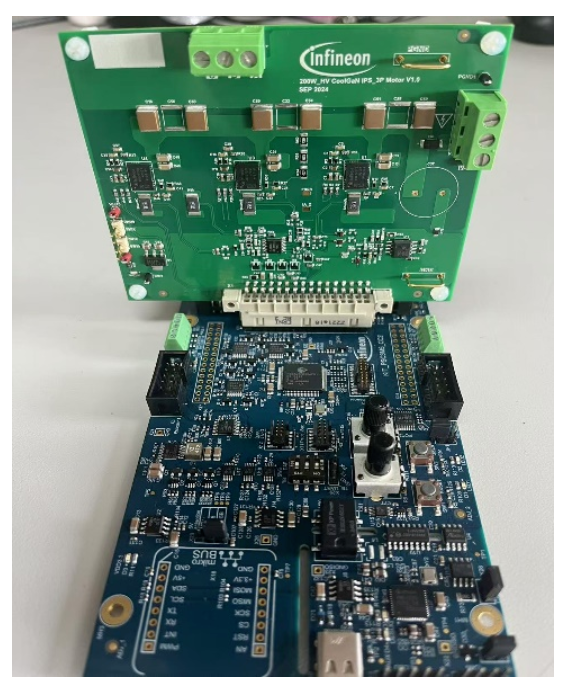

针对高速吹风机市场，我爱方案网配合原创发展方案商生态，推荐英飞凌16万转及以上无感FOC的高速吹风机解决方案。该方案采用PSOC™ Control C3，搭配英飞凌的CoolGaN™ Half-Bridge IPS,能够实高达100KHz的载频控制,支持快速启停，400毫秒内可达最大转速。

扫码可申请免费样片以及获取产品技术规格书

方案一：英飞凌PSOC Control C3控制器的高速吹风机变频方案

方案优势：

• PWM载波频率和控制频率高达100Khz




• 无传感器FOC算法执行时间<8us




• 支持动态PWM载频变换功能（5Khz至100Khz）




• 兼容7/5段SVPWM，减少PWM开关损耗




• 支持半周期PWM更新模式，提高位置估算精度和电流环相应时间




• 电机参数在线识别，控制参数自适应




• 极强的系统方案鲁棒性，电机参数±80% 误差仍能保持正常工作




• 支持速度控制、恒功率控制以恒转矩控制




• 支持顺风启动，无抖动静止闭环启动，可靠性100%




• 伪差分 ADC 采样，无需外部运放和比较器，PCB走线更简洁，噪音抑制能力更强




• 兼容Single/leg/3 电阻电流采样模式




• 支持完整的电机控制保护和 IEC60730 安全功能




• 电机控制解决方案已通过量产验证

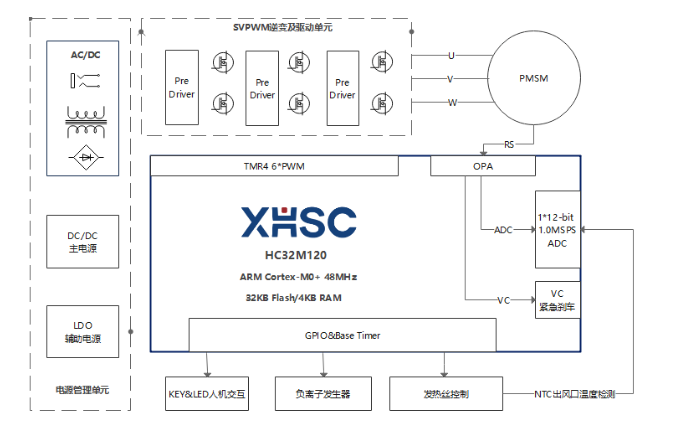

方案二：小华半导体HC32M120的高速风筒整体解决方案

方案介绍：

基于小华半导体HC32M120的高速风筒整体解决方案，支持发热丝控制，负离子模块；支持按键调速调温及运行状态LED显示；电机控制方式为双电阻无感FOC驱动，支持过温、过压/欠压、过流、缺相、堵转、短路等故障保护。

方案特点：

• 主控采用HC32M120J6TB，功率逆变部分使用半桥IPM模块

• 支持100VAC~230VAC宽电压输入

• 电机进风口30cm距离测量噪声，110000rpm全速运行时噪音低至75db

• 启动稳定性好，一次启动成功率可达99.7%以上

• 运行效率高，220VAC机种，110000rpm全速冷风档位运行，PCBA级实测输入功率低至92W

• 母线电压利用率高，220VAC供电条件下，实测电机极限转速可达130000erpm

应用场景：

适用于个人护理、商用干燥乃至轻型工业领域，如吹风机、宠物烘干机、小型工业风筒、小型快速干燥机等。

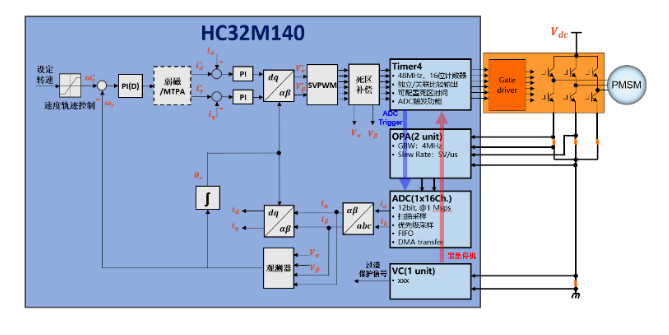

方案三：小华半导体HC32M140的风机方案

方案介绍：

使用无感FOC控制算法，具有过欠压、堵转、缺相、过流等完善的故障保护功能，提供恒转速、恒转矩、恒功率、恒风量等多种控制模式，适用于风扇、水泵、烟机等不同应用场景。

方案特点：

• 无感FOC控制系统，电流THD小，转矩平稳，噪音低，观测器响应快，参数敏感性低（最大允许20%的参数偏差）

• 支持顺风、逆风、静止启动，启动转速范围大，逆风启动无过压、无过流，启动时间短

• 过流保护、过欠压保护、堵转保护等软硬件保护

• 恒转速、恒转矩、恒功率、恒风量等多种控制模式

• 丰富的控制函数库，快速实现客制化应用

应用场景：

适用于智能风扇、新风系统、抽油烟机、增压泵、工业搅拌设备、商用工业散热风机、工业控风机等。

扫码可申请免费样片以及获取产品技术规格书
