二轮四轮电动车灯集中智能控制创新方案，Microchip+Osrm案例

随着智能汽车向域集中式架构演进，车灯系统正经历从“单一照明”到“智能交互终端”的革命。传统汽车照明系统采用“ECU-CAN总线-MCU-LED驱动”的分布式架构，每个车灯节点需独立配置MCU及周边电路，导致成本高、布线复杂且通信效率受限。

像素化LED大灯是一种先进的车辆照明技术，它将多个小的LED单元组合成一个高分辨率的光源。采用"主控MCU+像素LED"的集成化架构，通过高速USART或以太网直接传输像素数据，实现独立的精确控制。

相比传统方案，像素化LED大灯在响应速度、功能丰富度、系统成本、扩展灵活性等方面实现全面突破，无需本地存储和OTA升级，通过网络视频流即可实时更新显示内容，大幅提升照明性能与智能化水平。

快包分析师推荐10Base T1S万级像素大灯方案，可通过其高度可定制化和智能化的照明能力，为驾驶员提供了更安全、更舒适、更智能的驾驶体验。

扫码可申请样片以及获取产品技术规格书

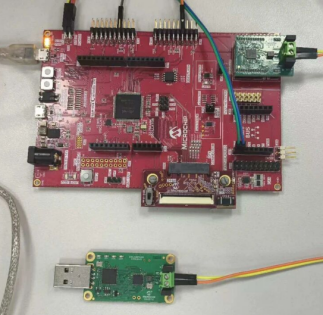

基于Microchip ATSAME54 + ams OSRAM EVIYOS 2.0 的10Base T1S万级像素大灯方案

方案介绍：

方案基于Microchip ATSAME54高性能MCU与ams OSRAM EVIYOS 2.0万级像素LED光源，通过10base T1S车载以太网实现高分辨率智能照明。ATSAME54采用120MHz Cortex-M4F内核，通过高速USART配置EVIYOS 2.0的25600个独立像素，实现防眩远光、图像投影、道路照明等功能。

方案核心优势：

1、采用ams OSRAM的EVIYOS 2.0一体式像素化LED，包含了25600个独立可控的发光像素，可以非常方便地实现高分辨率与防眩智能远光、图像与安全警示投影、精确的道路照明等功能，不仅提升了车辆照明系统的性能，还通过创新方式增强了驾驶员与车辆周围人员的安全性。

2、采用Microchip ATSAME54 120MHz高性能MCU作为主控，运行FreeRTOS系统，通过高速USART对EVIYOS进行配置和视频数据通讯。通过以太网RMII接口外接LAN8670 10base T1-PHY实现10M车载以太网通讯。

3、通过标准的网络视频流传输协议实现实时视频传输，无需在车灯上存储图片和视频，无需OTA，降低成本的同时也大大提高了显示内容的灵活性和扩展性。

4、采用Microchip高压大电流同步降压控制器MIC2128外接MOS和电感组成同步降压电源，为LED供电，输出4.5V/25A。

扫码可申请样片以及获取产品技术规格书

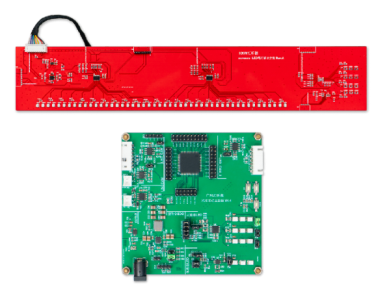

基于G32A1445的汽车尾灯解决方案

方案介绍：

方案通过3路CAN FD总线同步控制多路LED驱动芯片，精准操控24通道LED实现流水、闪烁等多模式动态视觉效果。支持实时监测与诊断灯板状态，并通过高速CAN FD与车身控制器、智能座舱等域控制器实时交互车况信息。

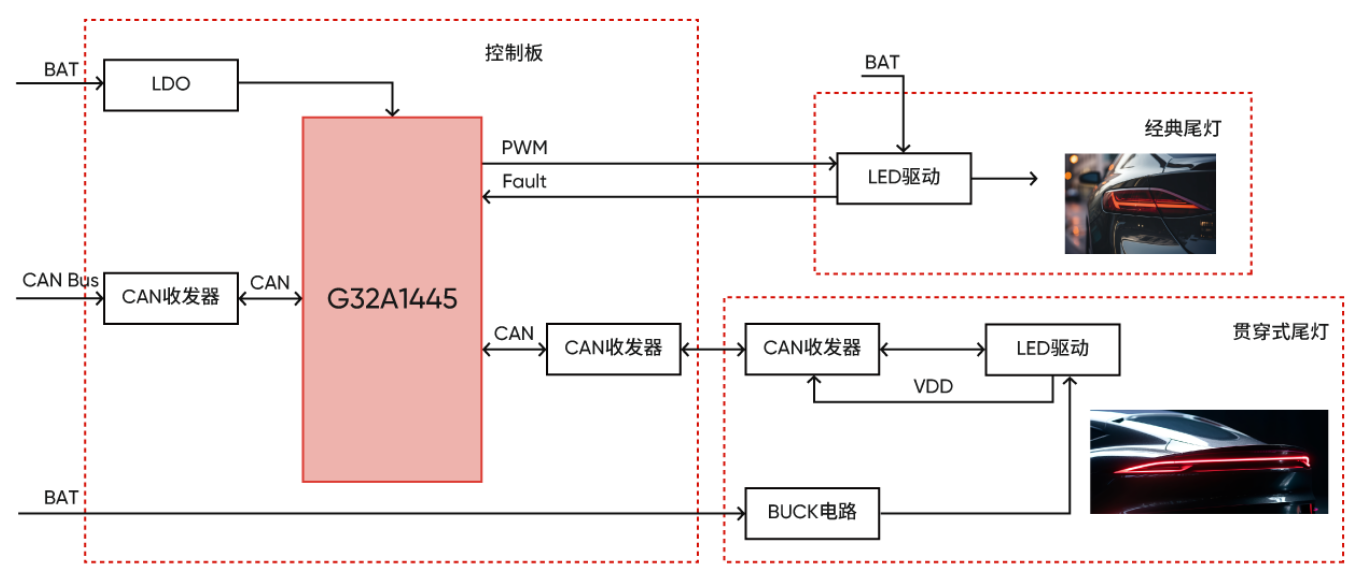

方案框图：

方案特点：

·多通道LED灯串控制（LED单总线最大支持16个设备节点，最多192个LED通道）

· 一路LIN通信、一路CAN通信，CANFD最高速率达8Mbit/s

·支持两个灯板控制，单个灯板诊断输出检测

·支持软启动、EN控制、PG输出的低Iq电源

·满足车规要求，更具高辨识度、高可靠性

G32A1445关键特点：

·基于Arm® Cortex®-M4F内核，112MHz工作主频

·通过AEC-Q100 Grade 1车规可靠性认证

·通过ISO 26262 ASIL-B产品功能安全认证

·Flash 512KB, SRAM 64KB，4KB CFGRAM可用于SRAM或EEPROM，Flash/SRAM带ECC

·模拟外设：12-bit ADCx2，COMP×1，PDU×2

·通信外设：LPI2Cx1，LPUARTx3，LPSPIx3，CANx3（均支持CAN-FD)

·安全保障：CSEc加密服务引擎、系统内存保护单元MPU、支持Secure Boot安全启动、内置CRC/WDT/EWDT模块

·-40℃~125℃宽温幅覆盖，满足汽车复杂工作环境，保障系统稳定运行

扫码可申请样片以及获取产品技术规格书
