变频器EtherCAT通讯卡+远程IO方案上新！方案demo、开发文档可交付

在工业自动化向智能化、网络化快速演进的今天，实时通信与精准控制已成为设备协同与产线效率的核心。传统工业总线在速度、同步精度与拓扑灵活性上逐渐显现瓶颈，而EtherCAT以其微秒级响应、灵活的拓扑结构与高效的带宽利用率，正成为新一代工业控制系统的首选通信协议。然而，将存量设备与多样化变频器无缝接入EtherCAT网络，一直是许多系统集成商与设备制造商面临的现实挑战。

针对这一痛点，我爱方案网推荐基于国产高性能MCU开发的 EtherCAT通讯卡 + 远程IO一体化方案，可为各类EtherCAT总线型变频器及设备提供高性能、高灵活性的网络接入能力，广泛适用于激光加工、生物医疗、关节机器人、特种机床等不同智能制造设备应用需求。

扫码可申请样片、方案Demo及开发资料文档

先楫5E00 EtherCAT通讯卡+远程IO方案

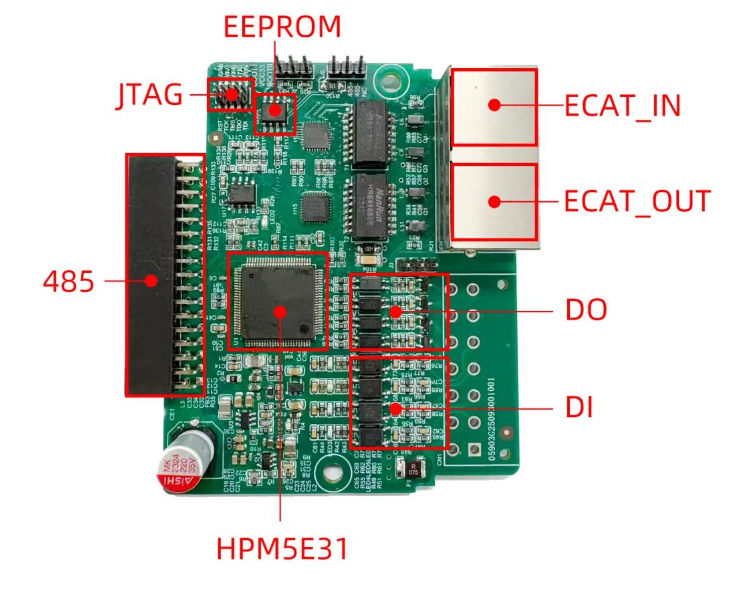

方案基于先楫半导体功性能MCU HPM5E31开发，采用德国倍福（Beckhoff）正式授权的EtherCAT IP，能够为非 EtherCAT总线型变频器提供了接入 EtherCAT总线协同工作的能力；芯片资源提供丰富的通信接口如UART、CAN、SPI等可满足各种型号变频器外扩通信卡的接口需求；16位高精度ADC、100~196PIN引脚数量为变频器扩展板提供了充足的数字输入/输出通道与模拟通道的资源。

方案亮点：

• 正版授权IP的 EtherCAT通讯协议，提供2~3个网口可选。

• 定制化：可选数量的数字输入、数字输出、模拟输入、模拟输出。

• 可适配变频器通信协议。

• 变频器拓展卡通信接口支持UART、SPI、CAN等。

• 支持 16bit 高精度 ADC。

• FOE远程升级支持：升级通信卡固件及变频器固件。

• PCB形状可定制化、小型化，具备低成本优势。

• RS485*1，跑modbus协议，可接变频器。

• 数字量输入*4 。

• 数字量输出*4，1路开漏集电极输出。

• ECAT_IN*1，ECAT_OUT*1，DC周期可低至62.5us 。

• 16Kbit EEPROM 。

应用场景：

方案实际应用价值案例：纺织机械多轴同步控制系统

在高速经编机、簇绒地毯机等设备中，数十个主轴、送经轴与牵拉轴需实现严格同步，传统脉冲控制或CANopen总线在轴数增多时易出现延迟与抖动。采用先楫5E00通讯卡方案后，各变频器通过EtherCAT接入同一网络，主站实现≤1ms的周期同步控制，布面均匀度提升约15%，调试时间缩短50%。

更多伺服电机方案推荐：

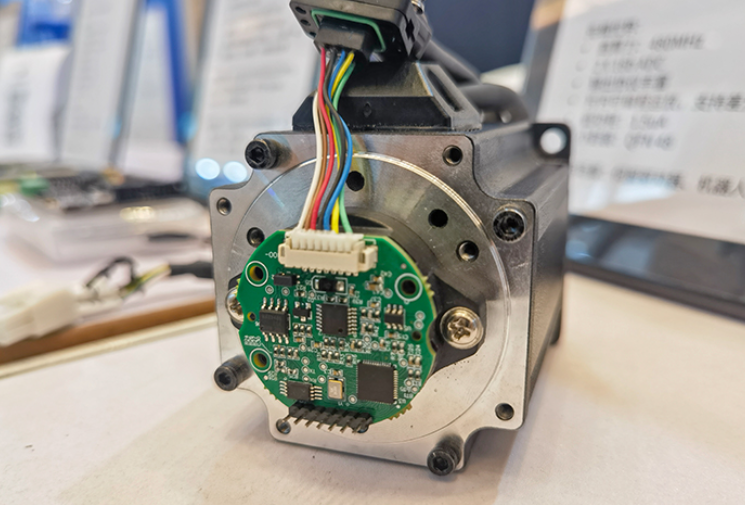

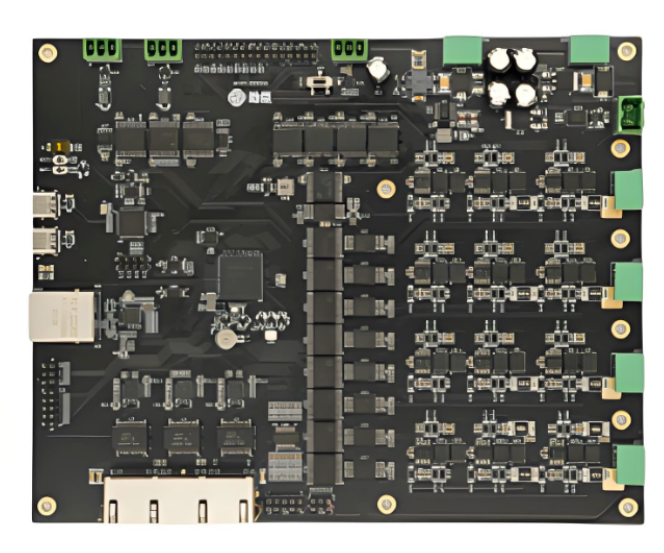

单芯片四轴驱显一体伺服方案

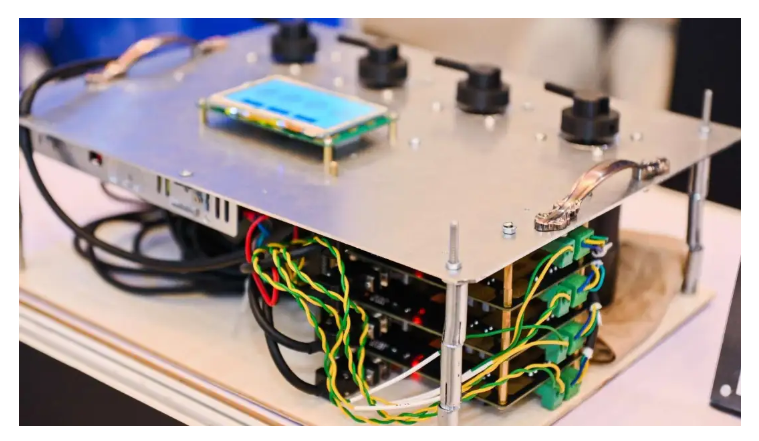

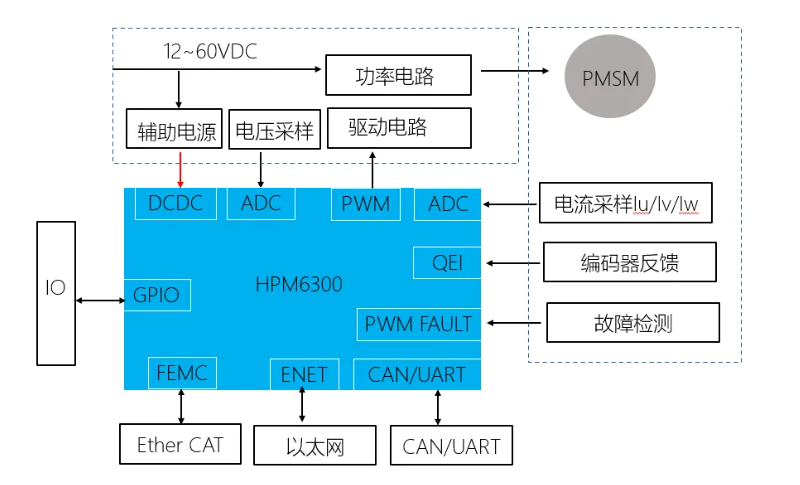

四轴伺服解决方案采用高性能的 HPM6750 作为主控，单芯片实现 HMI 与四轴伺服运动控制，稳定性好、响应速度快、控制精度高，无需总线通信反馈与交互控制，片内完成所有数据采集、处理和显示，对伺服控制和四电机的同步控制效率大大提高。

应用场景：机器人，机械臂。

方案优势：

• 816MHz 主频控制器，性能强悍

• 多伺服电机控制，高精度位置控制

• 集传感器数据采集、显示、交互、多电机控制于一体

• 相比模块化的伺服控制系统，方案性能和效率大大提高

• 采用先楫高性能、高实时性的微控制器HPM6300系列，主频高达 648MHz，Coremark 高达 3390，提高了伺服的响应特性。

• 利用HPM6300的 3个独立 16位ADC，可同时采集电机电流和母线电压进行快速采样，提高伺服的控制精度。

• 支持大容量本地存储，128KB ILM (0等待指令SRAM) 和128KB DLM (0等待数据SRAM)，提高代码或数据的访问速度，有助于实现快速电流环。

• 内置16位 FMEC接口，满足与外围FPGA或 EtherCAT从站芯片进行高效通信。

• 完整开源的的位置、速度、电流三环FOC源码，其中，电流环延时仅1.06us，有效缩短客户的产品开发时间，为 ”单芯片” 伺服提供可能性。

• 内置 CAN接口，支持 CANFD通讯。

• 内置 FFT/FIR协处理器，实现快速的FFT计算，对于电流、电压信号进行实时分析，助力电机预维护功能。
