瑞芯微、英特尔无风扇设计工控开发板方案实现降本15%、自带1T算力！

在工业自动化场景中，高效的散热与功耗控制是影响设备长期稳定性的关键因素。

其中，无风扇或低转速散热方案可减少机械部件磨损，降低故障率，同时避免粉尘环境下的风扇堵塞问题，并降低整体能耗，减少设备运行成本。

相较于传统工控机依赖主动散热风扇、功耗较高且易受环境影响的方案，现代无风扇低功耗工控方案通过芯片级功耗优化和被动散热设计，在高温、粉尘、振动等恶劣工业环境下显著提升了设备可靠性、延长了使用寿命，同时实现了更低的维护成本和更优的能效表现。

快包分析师推荐英特尔赛扬J4125工控机主板、瑞芯微RK3568工控主机开发板等方案，以低功耗、无风扇的设计，在严苛环境中实现静默、可靠的连续工作，尤其适合对散热敏感的单机运动控制与简单IO控制场景。它们都是能批量出货的即插即用方案，自主设计扩展板，灵活性极高，在具体工业场景实现应用的产品！

扫码可申请免费样片以及获取产品技术规格书

英特尔 赛扬J4125工控机主板方案

方案主控采用Intel赛扬J4125四核CPU，四线程，主频2GHZ，该主板是一款高速度，无风扇主板，支持多种操作系统，具有丰富的功能接口，兼容更多种类的显示屏；性能更强，速度更快，兼容多功能接口，是人机交互、智能终端、工控项目上的最佳选择。

方案特点：

• Intel赛扬J4125四核2GHZ，采用Intel Bay trail SOC芯片组

• 支持DDR4 2400低压1.2V内存，最高可支持8GB

• 支持宽压12V-36V 输入，DC母头内直径2.5MM

• 板载VGA/HDMI 接口，LVDS/eDP 端口；支持双屏显示

• 板载 2*COM（标准RS232）口；1路R5485与RS422与RS232 互转；4路独立双线串口

• 扩展接口丰富：8路USB接口（2路USB3.0标准插座，2路USB2.0 标准插座，4路USB2.0端子接口），4路RS232串口

应用场景：

适用于工业自动化、工控机、智能POS/自助收银机、自助服务一体机、广告/信息发布屏、物联网数据采集、边缘计算网关等场景。

案例一：

在工业物联网边缘网关场景中，英特尔J4125工控机主板方案凭借其板载6路多协议串口可直接连接各类PLC与传感器，替代传统外置转换模块，将数据传输效率提升约3倍（从115.2Kbps提升至500Kbps）。无风扇宽温设计（-20℃~60℃）有效应对高温、粉尘等恶劣环境，使设备故障率降低40%，平均无故障时间（MTBF）达5万小时以上。同时，通过采用MiniPCIe接口扩展4G模块并配置双千兆网口构建冗余通信链路，在确保数据可靠传输的同时，无需外置串口扩展卡，使单设备硬件成本降低约15%。

扫码可申请免费样片以及获取产品技术规格书

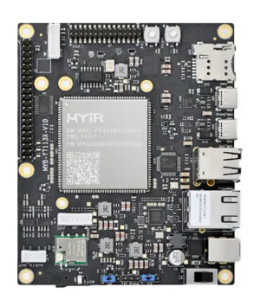

全志T113系列工控网关核心板/开发板方案

方案采用的是全志T113-S3嵌入式处理器，双核A7架构，1.2GHz主频，具有丰富多媒体接口，支持1080p@60FPS显示，此外还有摄像头接口（Parallel-CSI）、显示器接口（MIPI-DSL/LVDS/RGB）、USB2.0接口、CAN接口、千兆以太网等接口。

方案特点：

· 采用双核Cortex-A7架构，主频1.2GHz，专为低成本设计

· 宽温工作：支持-40℃至85℃工作温度

· 支持千兆以太网，集成2路CAN总线、6路UART

· 支持H.265/H.264 1080P@60FPS视频解码，JPEG/MJPEG编码

· 具有丰富多媒体接口MIPI-DSL、LVDS、RGB、Parallel-CSI

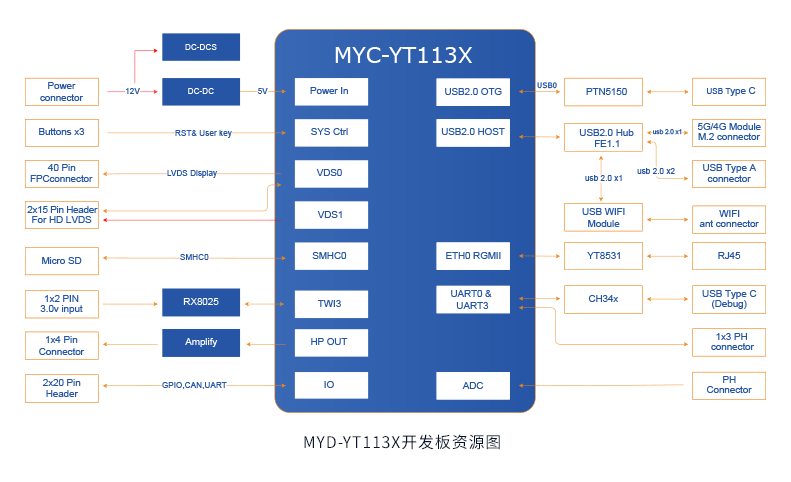

方案框图：

瑞芯微RK3568工控主机开发板方案

方案基于瑞芯微高性能四核SoCRK3568开发，主频最高达2.0GHz，自带1.0 T算力NPU，性能强劲，22nm工艺，发热量小，超低功耗，支持4K解码和各种LCD显示屏，底板添加了EMC防护设计参考，更符合工业场景应用。

方案特点：

· 采用核心板+底板分体式结构，便于功能引脚扩展和二次开发

· 支持多功能复用接口（如PCIe 2.0、SATA 3.0、RGB888等），优化引脚复用

· 底板集成EMC防护设计（CAN、以太网支持EFT/ESD/Surge三级防护；HDMI/USB支持ESD防护）

· 全面的系统兼容性：支持Android 11、Ubuntu 20.04、Debian 10（基于Linux 4.19内核）

· 支持2路1Gbps以太网接口，双频Wi-Fi功能，满足不同场景下的多种联网方式

实际案例：

在工业自动化领域，华中数控将RK3568方案集成于智能质检工控机与HMI触摸屏，通过其1T算力NPU实现了AI视觉检测的毫秒级响应，替代传统x86架构降低硬件成本20%以上，并提升产线连续运行稳定性。
