两大温补晶振差异对比：直接补偿式TCXO与间接补偿式VC-TCXO

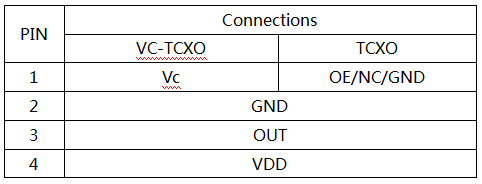

TCXO（Temperature Compensated Crystal Oscillator）是温度补偿晶体振荡器，通过集成热敏电阻和阻容元件构成的温度补偿电路，有效降低温度变化对振荡频率的影响。而VC-TCXO（Voltage Controlled Temperature Compensated Crystal Oscillator）则是压控温补晶振，它在外加电压的基础上增加了温度补偿功能，可以通过外部电压来调整振荡器的频率，VC-TCXO和TCXO的主要差异在于是否具备外部电压调节能力。

根据补偿方式，温补晶振分可为两大类

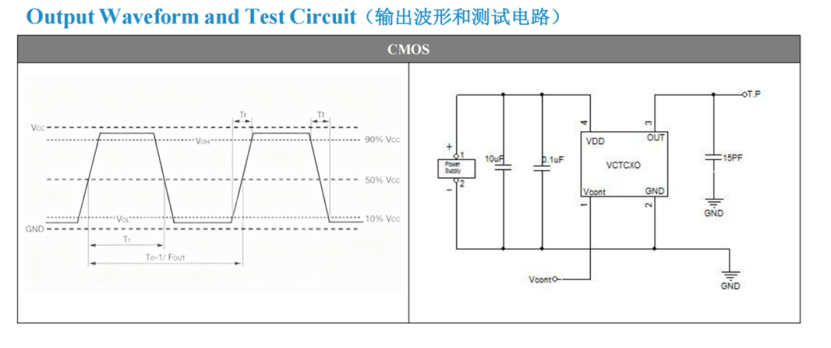

1、间接补偿式石英晶体振荡器（中文简称：压控温补晶振，英文简称：VC-TCXO）

通过石英晶片串联电容量的变化，对石英晶片的非线性频率漂移进行补偿。该补偿方式能实现±0.5ppm的高精度，但在3V以下的低电压情况下受到限制。即在压控晶振（VCXO）前端加一温度补偿电阻网络，用补偿网络的输出电压来控制VCXO的控制端电压，即压控温补晶振（VC-TCXO）。

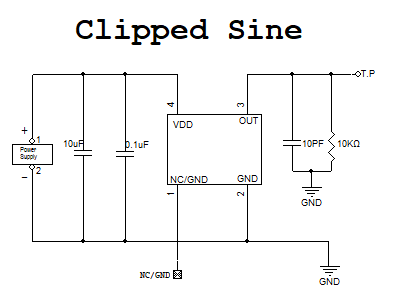

2、直接补偿式石英晶体振荡器（中文简称：温补晶振，英文简称：TCXO）

直接补偿式TCXO（Temperature Compensated Crystal Oscillator）是由热敏电阻和阻容元件组成的温度补偿电路，在振荡器中与石英晶片串联而成的。在温度变化时，热敏电阻的阻值和晶体等效串联电容容值相应变化，从而抵消或削减振荡频率的温度漂移。即直接在晶振振荡电路的振荡槽路加入具有温度敏感性的补偿阻容网络，达到补偿目的。后者在电路中省去了VCXO，也无须对振荡电路进行稳压，因此在电路、功耗、体积等方面都具有一定优势。
