提升石英晶体振荡器相位噪声性能的4种核心路径！

提升石英晶体振荡器的相位噪声性能是一门融合材料学、机械设计与电子电路的系统工程，尤其在高速通信及精密测控领域，微小相位抖动就可能导致系统性能断崖式下跌。基于最新工业验证数据，我们总结出四种核心且硬核的优化方法，旨在从噪声源头系统性地帮工程师提升性能。

方法一：晶体谐振器的“换芯”升级

这是最根本的物理层优化。晶体本身的质量直接决定了相位噪声的“天花板”。

切割工艺的选择：

· SC切割 vs AT切割： 如果你追求极致性能，必须考虑从传统的AT切割转向SC切割晶体。SC切割的晶体在加速度灵敏度（Γ矢量）上具有绝对优势，其典型值仅为0.1 ppb/g，比AT切割（约1 ppb/g）提升了10倍。这意味着它对外部振动的敏感度极低，能从根本上抑制振动转化为相位噪声。

· 高Q值材料： 选用高纯度、低损耗的石英材料，并配合离子刻蚀工艺，可以显著提升晶体的品质因数（Q值）。Q值越高，晶体的损耗越小，本征的1/f噪声基底就越低（可降低6-8dB）。

封装结构的进化：

· 传统的两点式安装容易导致机械应力集中。采用四点安装支架封装，可以将封装谐振频率提升至50kHz以上，从而将振动传递效率降低约60%，有效隔离外部机械干扰。

方法二：被动隔离与机械阻尼

振荡器内部的晶体就像一个精密的麦克风，很容易拾取电路板的振动。我们需要通过机械手段给它建立“防弹衣”。

· 刚度-阻尼平衡： 在设计安装结构时，需要遵循刚度与阻尼的博弈法则。通过设计低固有频率（如<1Hz）的隔离系统，可以大幅衰减高频振动的传递。

· 多级隔振： 利用有限元分析优化外壳结构，采用多级隔振安装系统。虽然这可能会牺牲一定的安装空间（约40%），但在航空、车载等高振动环境下，这是保证相位噪声稳定（降低20dB以上）的必要代价。

方法三：电子补偿技术（主动降噪）

如果说被动隔离是“盾”，那么电子补偿就是“矛”。这是目前解决低频振动引起相位噪声的终极手段。

· 自适应补偿架构： 引入加速度传感器实时监测振荡器的运动状态，通过专用算法计算出反相的电压信号，直接抵消晶体因振动产生的寄生电压。

· 宽频覆盖： 现代电子补偿技术的有效带宽可达500Hz（传统方案通常≤100Hz）。这种技术可以将振动引起的相位噪声压制到-170 dBc/Hz@1kHz偏移甚至更低，比基础方案优化30dB，让相位噪声曲线在动态环境下依然保持平稳。

方法四：精准的温度与电源管理

除了机械振动，热噪声和电噪声也是相位噪声的主要推手。

· 双层恒温槽控制： 对于OCXO，采用双层恒温槽结构将晶体温度精准锁定在拐点温度（通常为85℃），可以将环境温度波动的影响降至原来的1/100以下，阻断热致相位噪声。

· 电源净化： 电源噪声会直接调制到输出信号上。

· 三级稳压： 采用预稳压、线性稳压及有源滤波的组合，将电源抑制比（PSRR）提升至80dB以上。

· AM-PM补偿： 电源波动往往伴随幅度调制（AM）向相位调制（PM）的转换，使用专门的补偿技术可以有效抑制这种转换引起的相位扰动。

优化手段对比速查表

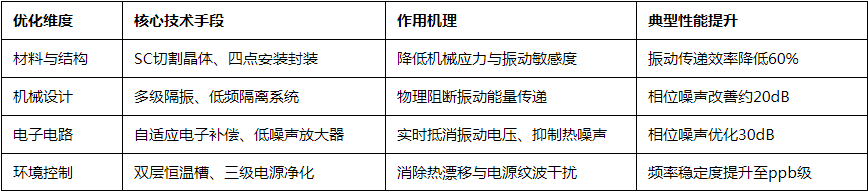

为了方便快速理解，整理了以下核心优化手段的对比：

总结建议：

如果你正在设计一款用于5G基站或精密雷达的振荡器，单纯靠一种方法是不够的。你需要“SC切割晶体 + 四点封装”作为基础，配合“电子补偿”电路来应对动态环境，同时辅以“超低噪声电源”和“精密温控”。这套组合拳，就是目前业界公认的“硬核”降噪方案。
