数字电源方案上新：3.3kW大功率 PFC+全桥LLC架构 方案demo、源代码&原理图开源可交付！

面对高性能计算、通信基站等场景对电源“高效率、高可靠性、高功率因数”的严苛要求，基于数字控制的PFC+LLC架构已成为3kW级大功率电源的主流选择。

其技术核心在于利用数字处理器实时监测负载与输入变化，动态调整PFC级输出电压与LLC级开关频率，从而在确保ZVS（零电压开关）的前提下优化磁元件设计，降低损耗并缩小体积。在全负载范围内可实现超过96%的综合效率，功率密度达45W/in³以上，较传统硬开关拓扑提升约15%。

PFC+LLC方案与其他数字电源架构的技术优势对比如下表所示：

为帮助工程师快速开发高性能数字电源方案，我爱方案网推荐三款基于国产高性能MCU开发的3kW PFC+LLC拓扑数字电源方案，它们都是能批量出货的即插即用方案，源代码&原理图开源可交付，能帮助设备终端商实现国产化快速导入的需求。

扫码可申请免费样片及获取方案demo、技术规格书

3.3kW单相Boost PFC+全桥LLC 数字电源方案

方案介绍：

方案采用两颗HPM5361的国产高性能RISC-V MCU芯片分别作为 PFC 和 LLC 控制器，所有控制逻辑由软件实现。采用主动式PFC技术与高效LLC谐振变换器拓扑相结合，全面提升系统能效、功率密度与整体成本效益，适用于服务器电源、储能系统等高可靠性应用场景。

方案参数：

· 输出功率：高达3.3KW

· 峰值效率：高达95%

· 拓扑结构：桥式PFC + 全桥 LLC + 硬件同步整流（SR）

· 性能特性：高功率因数（High PF），低总谐波失真（Low iTHD）

· 输入电压（Vin）：90 V～265 VAC

· 输出规格（Vo）：54 V，62 A

· 通信接口：RS485

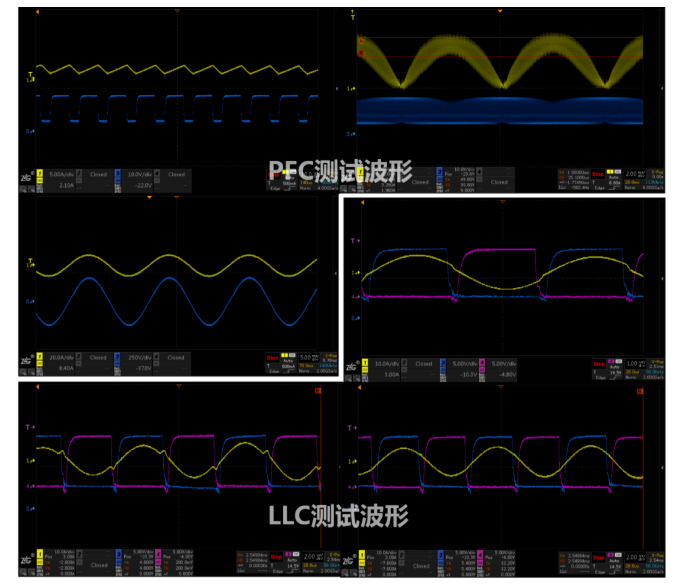

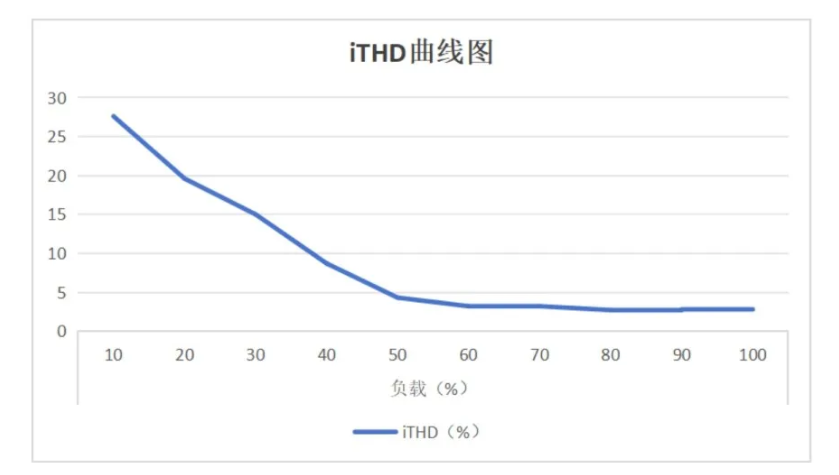

方案波形测试结果：

应用场景：

适用于通信基站设备、数据中心服务器电源、新能源及电力系统等领域。

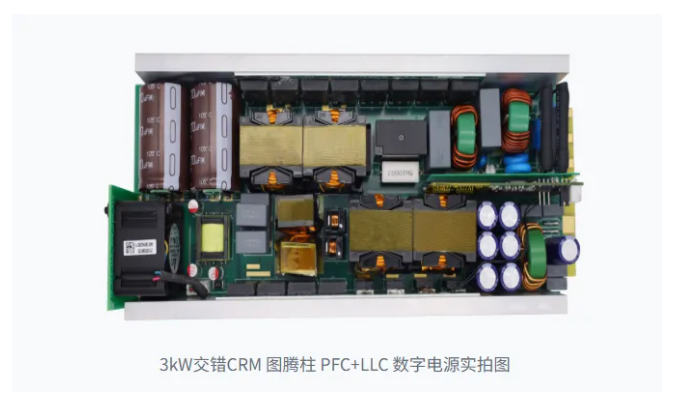

泰为3kW交错CRM图腾柱PFC+LLC数字电源

方案基于国产MCU TAE32G5800全数字化控制，主频200MHz，集成高速ADC、8对高精度HRPWM（分辨率156ps）、4路13bitADC（5MSPS）、硬件比较器（CMP），满足数字电源实时控制需求，整套方案原理图、源代码开源可交付。

通过优化电路设计与布局，本电源方案在紧凑的体积内实现 3000W 的强劲功率输出，功率密度大幅提升，有效节省数据中心宝贵的空间资源， 满足高密度计算场景需求。

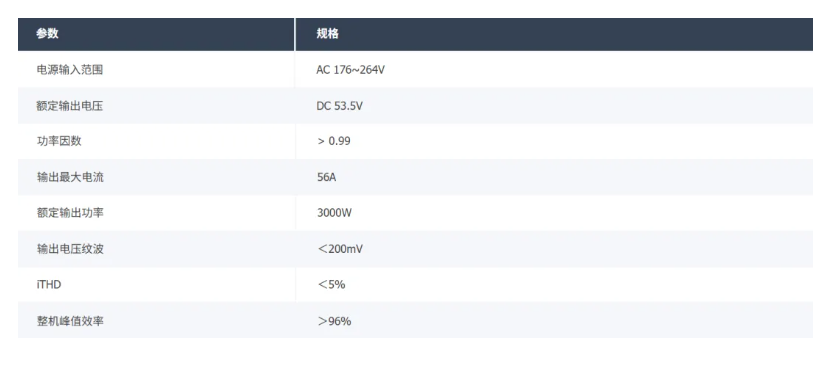

方案规格：

方案优势：

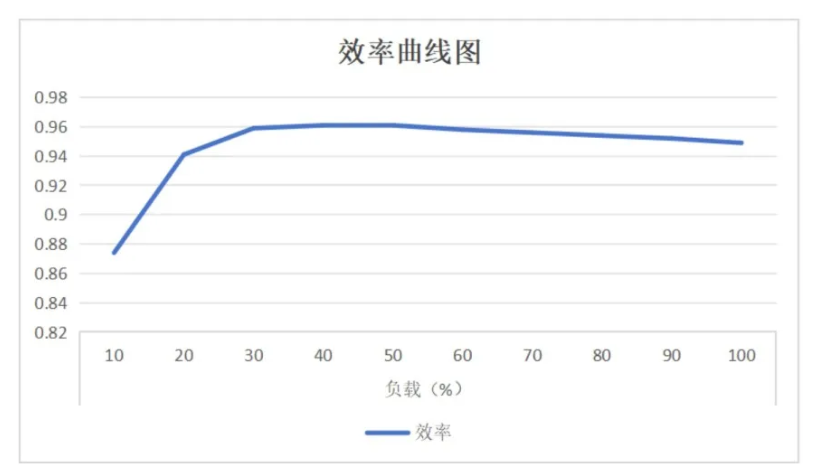

1.高效能设计：峰值效率高达97%，全负载范围内实现软开关，显著提升能源利用率。

2.先进拓扑结构：采用两相交错全桥LLC拓扑，有效降低输出电流纹波，减少输出滤波电容需求，缩小系统体积。

3.智能控制方案：基于HC32F334数字电源控制器，支持12路130ps高精度HRPWM，实现复杂时序控制。

结合自驱与软件控制的同步整流（SR）驱动，优化关断和开关控制，提升效率。

4.灵活均流控制：通过ADC采样两路谐振腔电流，动态调整相位角度，确保两相均流度>95%。

5.全面保护机制：集成过温、输出过流、输入过欠压、输出过压等多重保护功能，增强系统可靠性。

扫码可申请免费样片以及获取产品技术规格书
