硬件成本降低20%！国产工业级GPS+北斗双系统GNSS定位模组方案合集

传统定位模组依赖单点定位技术，在复杂环境中易受多路径效应、电离层干扰等影响，导致精度受限、稳定性差，且在高楼、隧道等场景下容易发生信号中断。

相比之下，高精度GNSS模组通过多频多系统融合与载波相位差分等先进技术，将实时定位精度提升至厘米级，并结合惯性导航辅助，在信号遮挡时仍能维持连续稳定的位置输出，从根本上解决了传统方案在精度、环境适应性和实时性等方面的工程瓶颈。

快包分析师推荐ST906P超小型高精度GNSS定位模组方案，方案集成电源与多协议接口，利用EVENT事件触发功能实现异常状态快速响应，是可即插即用的工业级定位方案。

扫码可申请免费样片以及获取产品技术规格书

ST906P超小型高精度GNSS定位模组方案

方案是一款超小型高精度GNSS定位模组（17×22×2.6mm），集成电源管理、射频前端、TCXO温补晶振及RTC实时时钟，支持三路UART/双CAN总线/SPI/I²C多协议接口，内置天线开短路检测与RTK状态指示，为复杂工业场景提供即插即用的高精度定位核心。

方案特点：

• 独立射频馈电路径（VCC_RF支持3.3V/5V LDO扩展）

• π型匹配网络优化射频阻抗，TVS管增强ESR防护

• 3路UART（最高4Mbps）可复用为双CAN总线

• SPI（主模式50Mbps/从模式33Mbps）+IC（400Kbps）

• 精密PPS授时信号±30ns精度，EVENT事件触发

• 天线开短路实时检测（ANT_DETECT/ANT_SHORT_N）

• RTK固定解状态指示（RTK_STAT）与接收机自检（RCV_STAT）

案例：

在户外电力巡检机器人中采用ST906P定位追踪模组方案，通过其3路UART（可复用为双CAN）与SPI接口连接传感器与机械控制单元，并利用EVENT事件触发功能实现异常状态快速响应。与传统方案相比，高精度RTK定位使巡检路径重复精度从分米级提升至厘米级，且内置天线检测与ESR防护增强了野外环境的可靠性，整体硬件成本降低约20%，维护成本减少约35%。

海思Hi2115基于NB-IoT标准GPS+BDS双模式车载定位追踪器方案

方案基于最新的NB-IoT标准设计的，主控IC采用Hi2115芯片，充分发挥NB-IoT在低功耗、高覆盖、低成本优势，增加GPS+BDS+WIFI三模式高精度定位。增加加速度传感器、电池管理，功能操作支持SOS按键输入，实现云平台+手机APP用户管理。

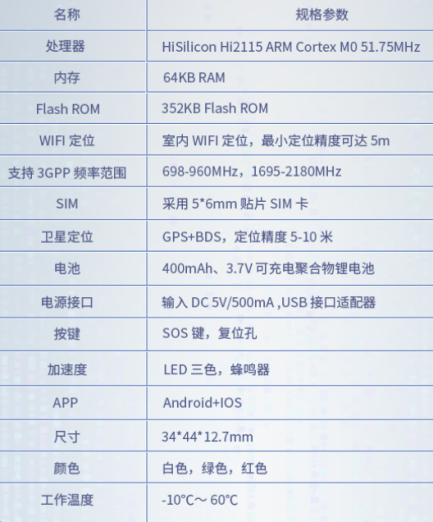

方案参数：

案例：

方案可应用于共享电单车智能调度与防盗，通过NB-IoT与GPS+BDS+WIFI多模定位实现车辆实时定位、电子围栏管理与电池状态监测，并借助加速度传感器检测异常移动与告警。相比传统GSM+单GPS方案，其在密集城区定位成功率提升约35%，设备续航从5-10天延长至30-45天，且支持远程电池健康诊断。高度集成设计使硬件成本降低约35%，NB-IoT低功耗特性使电池更换周期延长3倍，整体运维成本下降50%。

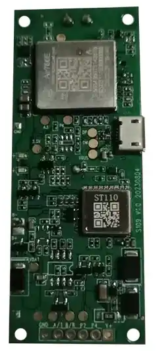

ST109 4G通讯+GPS锂电池定位追踪模组方案

方案采用小尺寸4G通讯与定位一体PCBA设计，内置Cat.1通信模块，支持BDS、GPS、QZSS及SBAS多系统定位，定位精准、搜星能力强，并具备9-90V宽电压输入特性，适用于锂电池位置与状态监管及安全防盗。模组可选配一路485/TTL接口与电池BMS保护板通信，实时采集电池数据并上传至平台，满足电池生产商、换电运营商、通信基站等行业对电池智能监管以及防盗的需求。

方案特点：

• 多重卫星定位

S109采用BDS/GPS/GLONASS 等多重定位，使设备更快更精准的定位

• 4G CAT.1 无线通信

支持4G Cat.1全网通，保证模组与服务器双向通信后台数据管理

• 9-90V 的宽电压设计

支持9-90V 的宽幅电压输入，可适配不同电压类型的设备

· 震动检测

支持震动检测，实施监控设备的运动状态，具备防盗作用
