峰值效率超98%，两款全新48V/2kW降压电源方案上市！

导读：面对高功率密度、高效率的工业电源需求，传统硅基Buck方案常因电感体积庞大、纹波电流高、散热负担重而难以突破性能天花板。为此，我爱方案网推荐基于英诺赛科开发的48V/2kW四相降压电源方案，该方案不仅将峰值效率提升至98%以上，更在无风冷条件下将热点温度降低15℃以上。

扫码可申请免费样片以及获取产品技术规格书

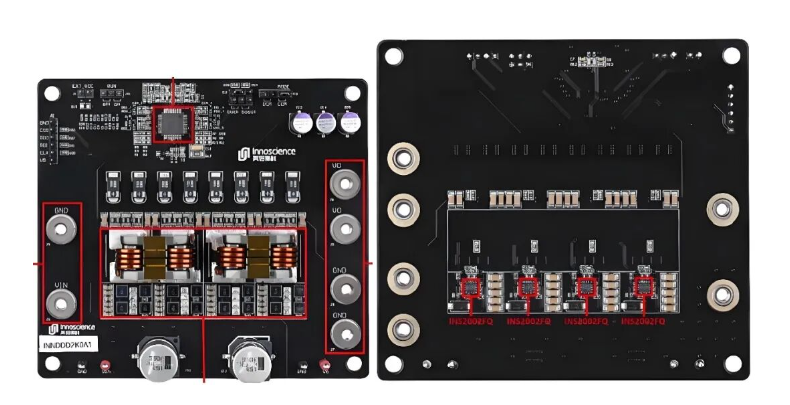

英诺赛科48V四相2kW降压电源方案

方案介绍：

方案基于英诺赛科InnoGaN INN100EA035A氮化镓功率器件和INS2002FQ氮化镓半桥驱动IC开发，分别采用双耦合/四耦合电感设计。这种设计将传统Buck方案中的分立电感替换为低耦合系数的耦合电感，可有效降低电感纹波电流，同时减少电感和电容体积，有助于提升系统功率密度，实现灵活的拓展功能。在40Vdc-60Vdc输入、12V/167A输出的条件下，两款方案的最大输出功率为2000W。

其中采用双耦合电感设计的峰值效率为98%@1200W，满载效率为97.6%@2000W；采用四耦合电感的峰值效率为98.1%@1000W，满载效率为97.7%@2000W。与市面上具有出色性能的Si MOSFET相比，两款方案的峰值效率和满载效率均提升1%以上。

核心技术优势：

四相交错Buck拓扑，生态成熟，拓展性灵活；

效率超98%，峰值效率和满载效率均比出色的Si MOSFET高1%以上；

高开关频率、高功率密度，且大幅降低能耗，满载无风条件下，器件热点温度比出色的Si MOSFET低15度以上。

方案规格：

输入电压：48V；

输入欠压保护：39V；

输入过压保护：63V；

输出电压：12V；

输出过压保护：15V；

输出限流：200A；

输出功率：2000W；

开关频率：250KHz；

满载效率：97.62%。

更多优质电源方案推荐：

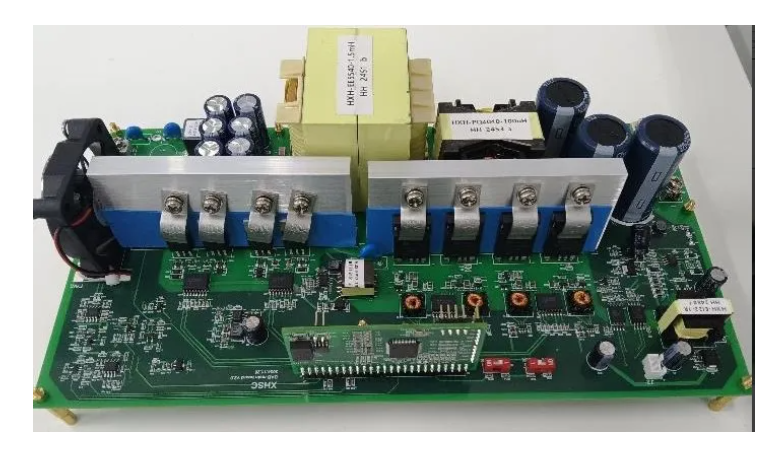

小华1.2kW双向DC-DC DAB变换器方案

方案为基于小华HC32F334数字控制器开发的双向DC/DC双有源桥(DAB,Dual Active Bridge)参考设计，方案具有响应速度快，系统效率高等优点，且在全负载范围内实现所有开关管软开关，最高效率高达96.8%。

方案规格：

原边侧电压范围： 350~420V

•  副边侧电压范围： 42~55V

•  最大输出功率：   1200W

•  开关频率：       100kHz

•  峰值效率：       97.0%

方案优势：

•  基于自主知识产权的数字电源控制器方案

•  采用三重移相控制方案，提高系统效率

•  使用芯片自主间隔运行功能实现burst模式与连续运行无缝切换，burst模式下输出电压纹波小

•  刹车保护功能齐全：输入输出过流，腔电流过流，输入输出过压等

•  效率高达97.0%

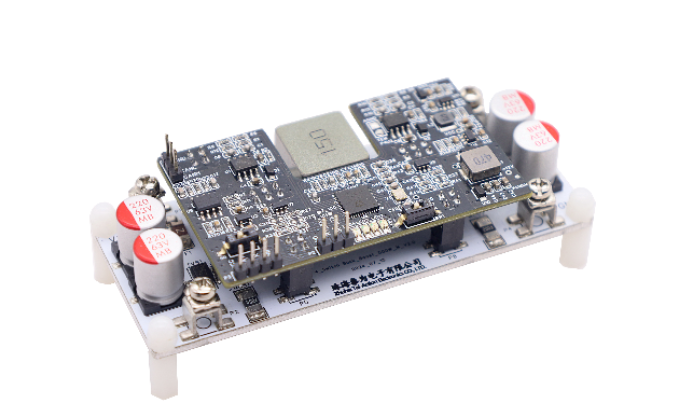

泰为 500W 四开关 Buck-Boost 方案

方案基于基于泰为 TAE32G5800 开发，具有稳压范围宽、转换效率高、重量轻、能量可以双向流动、功率密度大等特点，可以用于电池充放电、储能 DC/DC 转换等领域。硬件采用的双层可插拔控制板、功率板设计，可集成到各种紧凑的应用场景中。

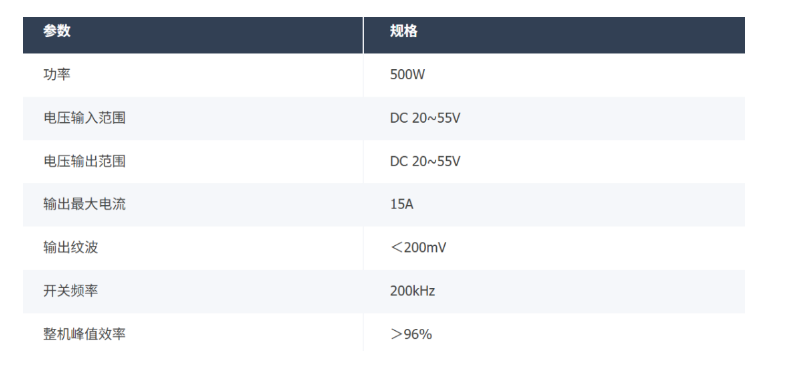

方案参数：
