响应速度提升50%+支持OTA升级!数字仪表控制器的电路分析附选型方案

发布时间:2026-01-27 阅读量:416 来源: 我爱方案网 作者: suii

数字仪表盘作为人与车的交互界面,为驾驶者提供车辆运行参数信息,其流畅度与信息呈现效率直接影响驾驶体验。随着数字技术不断被应用到仪表盘中,显示的内容也更加丰富、功能也愈发强大。


电子控制器是汽车仪表系统的核心部件,主要由微处理器、输入接口电路和显示驱动电路等组成。


(1)微处理器


微处理器是汽车电子仪表系统的运算与控制中心,通过收集不同传感器的模拟信号或数字信号到中央处理器进行运算处理,可以准确、迅速地处理各种复杂信息,并能以数字、文字或图形的形式显示出来,向驾驶员发出汽车各种工作状态的信号和故障信息。


(2)输入接口电路


输入接口电路负责接收、选择与处理来自车辆的各种传感器信号,其中模拟信号需将放大器、滤波器及A/D转换器以及整形电路进行处理,转换成为微处理器可识别的数字信号。为确保与发动机、车身及ADAS等ECU的实时可靠通信,电子控制器须集成CAN FD及车载以太网(如100BASE-T1)等通信接口。针对车速、警告等关键信息,芯片或外置监控MCU需满足ASIL-B及以上功能安全等级要求,通常采用”锁步核“等技术进行冗余监控与诊断。


(3)显示驱动电路


显示驱动电路包含信号选送开关、专用处理电路及功率放大电路等,用于对处理器输出的数字显示信号进行选送与处理、数字/模拟(D/A)转换以及信号的功率放大等功能。


快包分析师推荐NXP的汽车数字仪表方案,方案采用高性能与高能效双核设计,拥有卓越的计算能力、多种媒体功能以及实时功能,并易于使用,是用户开发数字仪表方案的理想选择。


扫码可申请免费样片以及获取产品技术规格书

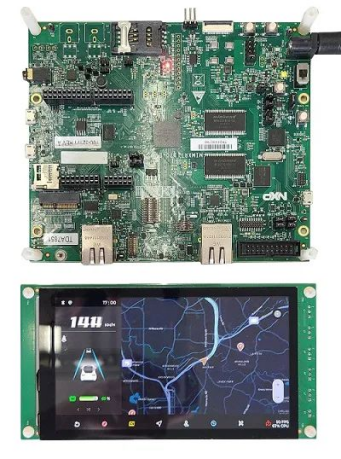

基于NXP i.MX RT1170的汽车数字仪表盘方案


方案采用主频1GHz的Arm Cortex-M7与400MHz Cortex-M4双核架构,高性能M7核心负责图像显示处理,高能效M4核心则通过CAN总线接收车速、里程、电量等车辆信息,由MU(消息传递单元)传输至主核,最终显示于仪表界面。方案基于开源轻量级图形库LVGL,搭载720×1280分辨率液晶屏,并结合通用图形加速引擎、矢量处理及多图层优化策略,有效提升显示效果与帧率。


方案优势:

· 双核通信功能:

i.MX RT1170采用高性能与高能效双核设计,芯片上电后主核APP首先启动,其中包含加载从核APP段的代码以实现主核激活从核的功能。在双核通信方面支持四种资源共享方式,方案选用MU(消息传递单元)作为双核间数据传输的实现方式。


· 图形加速功能:

图像显示在显示器之前,i.MX RT1170可以通过PXP、LCDIFv2、VGLite等图形加速器来加速、生成或混合图形内容以优化显示效果。


· PXP模块:

方案采用的液晶屏幕为720x1280竖向屏,LVGL所生成的横向图像由PXP的旋转引擎处理,生成旋转90度的新缓冲竖向数据,旋转过程的耗时为8ms左右。


· LCDIFv2模块:

方案通过LCDIFv2模块的多图层混合叠加功能实现导航界面显示,该模块支持最多8层图层混合,各图层可独立配置颜色格式、编码格式、尺寸、位置及混合模式。


· VGLite模块:

VGLite轻量级的2D图形API,具有较小的内存占用和较低的CPU占用率,加速用户界面绘制提高刷新率。


扫码可申请免费样片以及获取产品技术规格书


APM32F103xC汽车仪表盘应用方案




方案采用APM32F103xC芯片,基于Arm® Cortex®-M3内核,主频96MHz,工作温度范围-40℃~105℃。拥有双CAN接口支持2.0A/2.0B规范,通信速率可达1Mbit/s,支持USB与CAN接口同时工作,保障了通信的实时性与可靠性。


方案优势:

· 支持睡眠、停机、待机低功耗模式


· 支持ucos、freeRTOS操作系统,可实现多任务处理


· 内置SPI模块,提供稳定刷新频率,避免显示屏卡屏问题。


· 提供多达80个I/O口,支持多路显示灯控驱动。


· 内含EMMC模块(包含SMC静态存储控制器、DMC动态存储控制器),可实现图形化界面设计


案例:

在新能源车智能中控面板方案中,采用APM32F103xC芯片驱动多路背光灯效与简易图形界面,通过SPI稳定刷新液晶屏,并借助内部EMMC模块存储界面资源。相比传统低主频MCU结合外置图形芯片的方案,本方案内置的96MHz Cortex-M3内核使界面响应速度提升50%,且SPI模块支持DMA传输,有效避免显示屏卡顿。同时,集成EMMC模块可直接连接LCD显示屏,省去外置显存与图形加速芯片,硬件成本降低约30%。

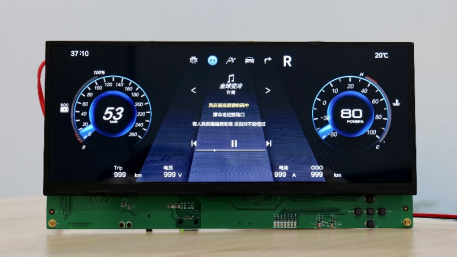

先楫HPM6800数字仪表方案




方案采用HPM6800芯片RISC-V CPU内核,主频高达600MHz ,支持双精度浮点运算及强大的DSP扩展,算力1710DMIPS,支持扩展内存DDR2-800,DDR3/DDR3L-1333,配备2.5D OpenVG GPU,MIPI、LVDS双屏显示接口及双摄接口,单芯片MCU开发简便,启动时间低至百毫秒,系统功耗低。

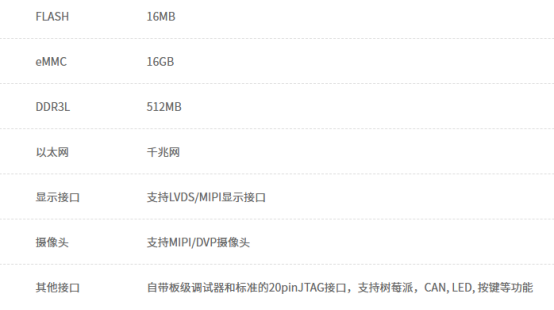

方案参数:


方案优势:

· 无需电源管理子系统,有助于降低系统成本


· 冷启动小于100ms,500ms可显示第一屏内容


· 可实现最高60fps的指针刷新,30fps的路况信息刷新


· 支持视频输入,可实现倒车视频,中控互联等交互功能


· 支持OTA升级


扫码可申请免费样片以及获取产品技术规格书
