发布时间:2026-02-4 阅读量:558 来源: 我爱方案网 作者: bebop
光伏逆变器按功率与应用可分为集中式逆变器、分布式逆变器以及微逆变器,其中集中式逆变器单机容量一般在500kw以上,分布式逆变器单机容量在200kw以下,微逆变器单机容量在5kw以下,随着户用以及储能市场的发展,微逆变器市场渗透率也在逐步提高。

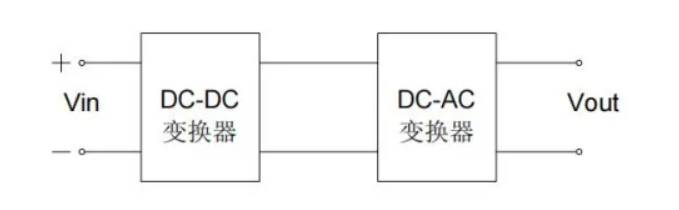

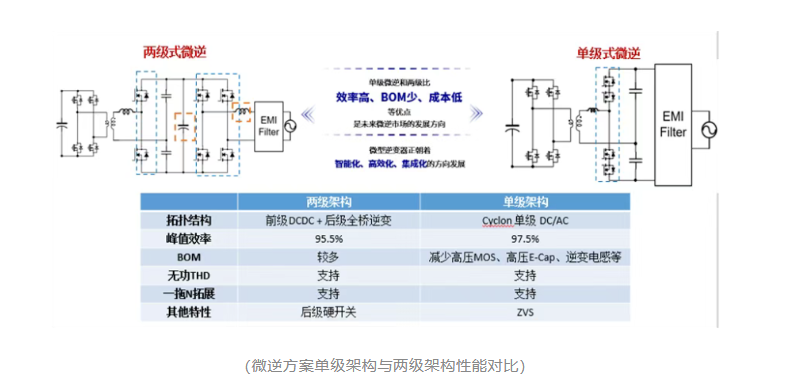

微型逆变器主要分为两级式和单级式两种架构。与传统两级式架构相比,单级式架构拥有更高的能量转换效率、更简洁的BOM以及更低的制造成本。

但是单级架构对控制算法的复杂性要求更高,需要高性能的MCU(如ARM Cortex-M4F内核的处理器)来实现精准控制。为此,我爱方案网将推荐五款基于国产高性能MCU开发的的逆变器方案,方案源代码&原理图开源可交付,能帮助设备终端商实现方案项目快速导入的需求。

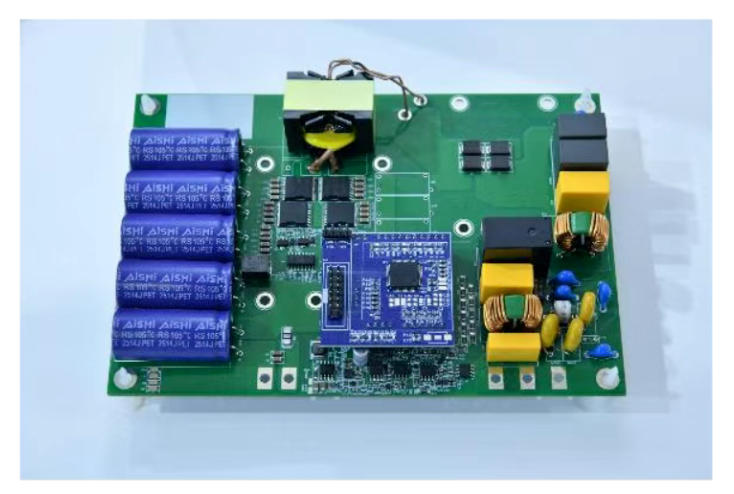

方案一:GD32G553单级微型逆变器方案

方案简介:
整个方案有着高效率、高质量并网以及高集成度的特点:在100kHz开关频率下,实现了97.5%的峰值效率和97%的CEC加权效率,MPPT效率为99.9%;500W条件下,THD为3.2%,PF为0.999。
方案优势:
1、在高效率与低损耗方面。所有开关管均可实现ZVS,显著降低开关损耗;通过优化的混合调制策略,拓宽了软开关范围;降低回流功率和变压器电流有效值,减少了导通损耗;同时使用纳微BDS GaN减少开关损耗。
2、在高质量并网方面。该方案的前馈控制能够提高功率响应速度,加强对电网电压的跟踪效果;闭环Q-PR控制可无静差跟踪交流信号,提高并网电流质量。同时,通过原边副边移相控制量之间的协同调整,实现模式间无扰切换,从而平滑变压器电流及并网电流。
3、在高集成度与成本优化方面。方案采用了单个集成电感的变压器的磁集成技术,实现了磁性元件体积的缩小,并采用双向BDS GaN来满足对交流侧双向开关的需求,进一步缩小了尺寸,降低方案的整体BOM成本。




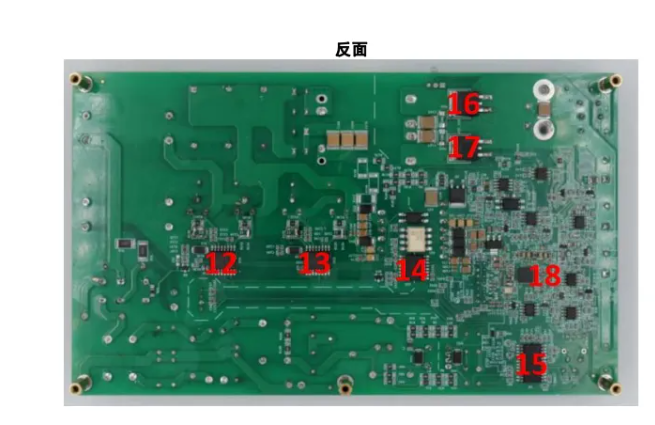

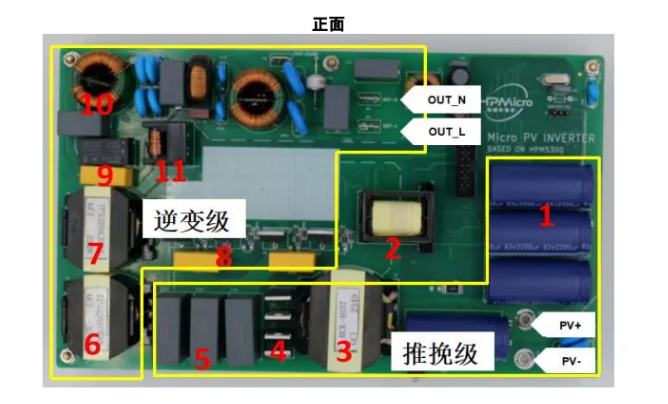

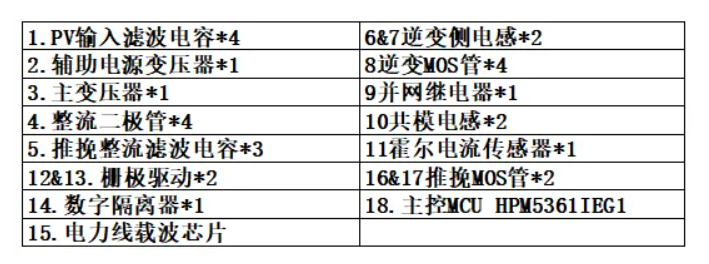

方案三:600W 氮化镓单相全桥逆变器方案

基于泰为TAE32F5300的600W GaN单相全桥逆变器应用设计,硬件方面采用了全桥拓扑,整个硬件由三个模块组成:主控板、辅助电源板、功率板。主控板采用了泰为自主研发的主控芯片——TAE32F5300,辅助电源板为系统提供隔离的12V电压,功率板采用H桥+LCL的拓扑。该方案使用了GaN组件且开关频率较高,所以其结构紧凑、功率密度高。
方案详细参数如下表:

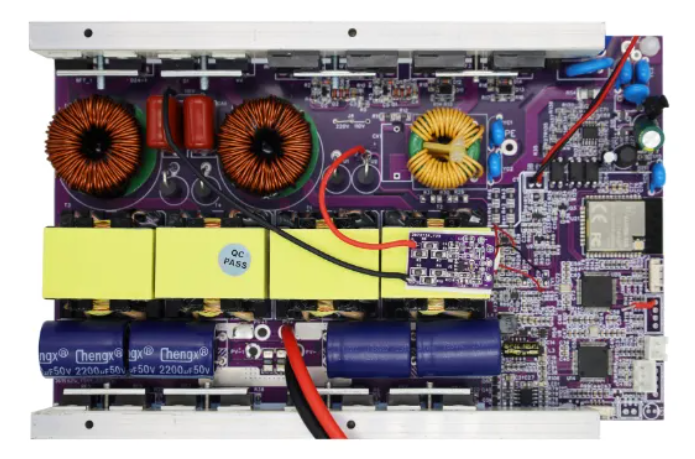

方案四:800W微型逆变器方案

方案使用泰为 TAE32F5300 芯片作为主控芯片,实现 800W 微型逆变器的控制。实现反激电源的 DCM 模式控制以及交错反激电源控制。利用软件锁相技术实现对交流电压的相位锁定;选用推挽+全桥逆变的拓扑开发,导通损耗小,具有更高的效率。
方案详细参数如下表:

方案五:基于HC32F334的500W光伏微型逆变器方案

• PV电压范围:25~60V
• 电网电压:200~240V @50Hz
• 最大输出功率:500W
• 开关频率:60kHz~200kHz
• 峰值效率:94.7%
• 入网电流THD:3.2% @Vpv=45V 500W
• PF:>0.99
• 基于自主知识产权的数字电源控制器方案
• 高性能主控芯片HC32F334
• 交错反激采用谷底开通断续模式,提高系统效率
• 交错反激输出馒头波,减小反激输出母线电容
• 全桥逆变采用工频开关,提高系统效率
• 经典扰动式MPPT环,快速准确找到MPPT点
• 保护功能齐全:输出过流,输入反激过流保护,反激输出电压过压保护等
