待机功耗低至10μA！龙芯超声波计量表计方案：国产MCU实现超长续航+实时监测

传统机械表计依赖叶轮、齿轮等运动部件，长期运行容易因磨损、卡滞导致计量失准。在低流速工况下（尤其始动流量阶段）存在计量精度偏差较大的问题，其机械结构阻挡流体，会产生压力损失，增加系统的泵送能耗。

而超声波表计采用MCU电子测量，无接触式工作，采用时差法/多普勒原理，可实现全量程（如0.01m/s~25m/s）±1%以内的高精度测量。通过无机械磨损、宽量程高精度、零压损节能、全数字化输出等技术优势，成为智慧水务、热力计量、工业物联网等领域的主流选择。

快包分析师推荐龙芯高性能SOC芯片研发的超声波水波方案和低功耗智能表计方案，用户根据自身需求选择不同的方案，方案均已稳定量产，可满足各类水计量升级替换场景要求。

基于龙芯LS1D100的超声波水表方案

方案基于龙芯自主研发的超声波流量计量专用SOC芯片LS1D研发，采用超声时差检测原理，通过电子传感技术实现用水量的高精度计量。方案无机械运动部件，具备长期稳定的计量性能，并集成实时数据传输功能，支持泄漏检测与管网监测。水表方案可通过NB-IOT与平台通信，实现数据双向传输，广泛适用于供水、供热及燃气安全等多个领域。

方案特点：

· 单芯片方案，降低成本，增加了产品的稳定性

· 超声传播时差检测原理，用水量精确计量

· 极低起始流量，满足滴水计量要求

· 宽量程范围，适用于各种用水条件

· 极低压力损失，有效降低管网能耗

· 实时数据传输，可用于泄漏检测与管网监测

· 气泡可检测、可识别

· 内置数据存储，可追溯使用期内水表运行状态以及数据记录

即刻扫描二维码！可申请免费样片及方案技术资料

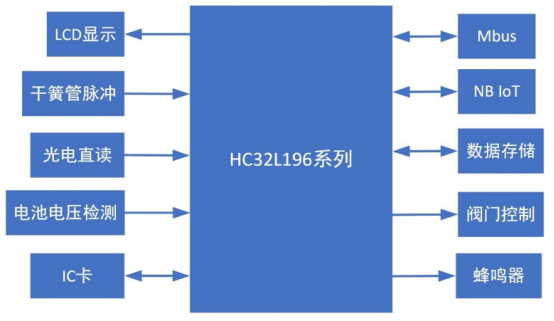

基于HC32L196的水气表方案

水表：

在传统水表基础上，结合低频（125K）与高频（13.56M）卡预付费功能，支持付费购水、阶梯计费与智能控制。通过搭载HC32L196主控芯片与NB-IoT通信模块，实现水表的远程抄表、数据传输与控制功能。

气表：

基于HC32L196系列芯片设计，智能燃气表采用光电直读技术实现燃气用量的高精度计量，具备数据采集、显示、存储与无线传输功能，并具备阀门开关控制能力。

方案特点：

· 低功耗：预付费水表整体功耗低于10μA，静态功耗低于5μA

· 低功耗脉冲计数支持

· 内置LCD段码显示控制模块

· IC卡处理功能

· MBus支持

· 无线通信传输支持

· 远程阀门控制

华大电子CIU32L061智能电表应用方案

方案采用华大电子CIU32L061作为主控芯片，最高运行频率达48MHz，支持独立备份电源供电，并集成LCD驱动、ADC、DAC、内部电压基准、低功耗比较器、LPUART、多个USART/I2C/SPI接口、RTC及多种定时器等丰富外设资源，实现分时计费、分阶梯计费、电压电流功率测量等功能，信息采用LCD显示方式，支持RS485与红外通信。

方案优势：

· RTC内置温度传感器，可提供完整的温度补偿方案

· 支持VBAT模式，功耗低

· IRTIM可产生红外控制信号

应用场景：

适用于智能表计、便携医疗、智能门锁、工业设备能耗监测、充电桩电表、以及其他电池供电的低功耗场景。
