原理图、代码可交付！盘点三款GaN数字电源方案：安森美芯片开发，峰值效率达95.4%

随着第三代半导体氮化镓（GaN）技术的持续突破，其低导通损耗、高开关频率快速响应的特性，结合数字控制技术的精准管理与灵活配置，实现了环路响应、保护机制及能效优化的全面升级，推动着工业、数据中心、通信及新能源等领域向更高性能、更紧凑的电源系统演进。

快包分析师推荐三款数字控制电源方案，方案均采用第三代半导体氮化镓（GaN）设计，通过创新的架构与技术组合，显著提升了电源的效率、功率密度与可靠性，为用户提供了更高效、更智能的电源解决方案。

即刻扫描二维码！可申请免费样片及方案技术资料

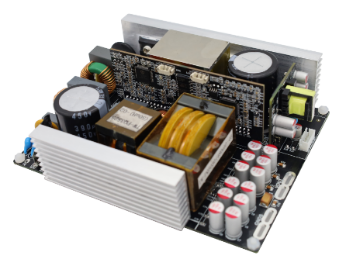

TAE32F5300的1KW图腾柱式GaN数字控制电源方案

方    基于TAE32F5300系列MCU研发，采用1KW GaN图腾柱PFC+LLC架构，通过两颗TAE32F5300作为主控芯片实现全数字化环路控制，显著优化了功率因数（PF）并降低了总谐波失真（THD）。功率管使用了GaNext的GaN，具有性能优越、效率高等特点。

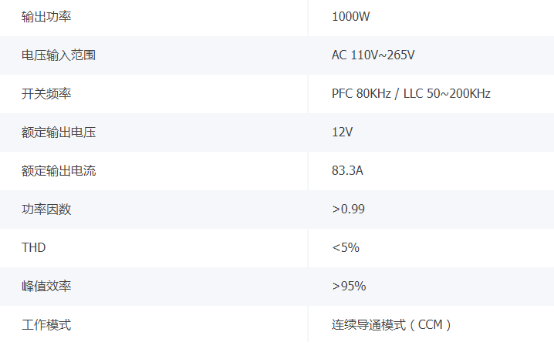

方案参数：

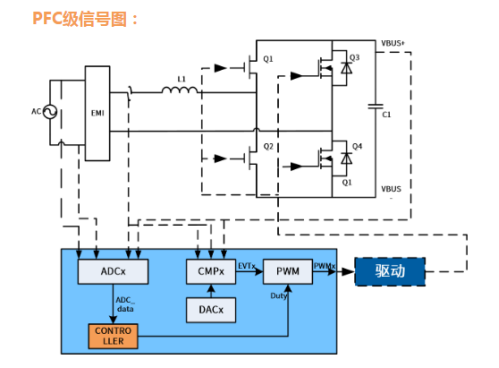

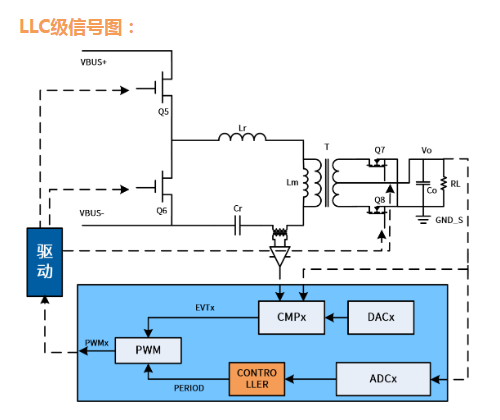

方案信号示意图：

方案优势：

· 图腾柱拓扑&GAN具有更低的功率损耗，整机峰值效率达95%

· 使用IIR模块实现50K的软件锁相，实现更高的环路计算频率

· 芯片内置快速的比较器，可实现 CBC 保护,可以软件编辑过压、欠压、过流等各种保护功能

· 数字控制方式、自动环路补偿功能，加快了瞬态响应能力，增强了系统的稳定性。

即刻扫描二维码！可申请免费样片及方案技术资料

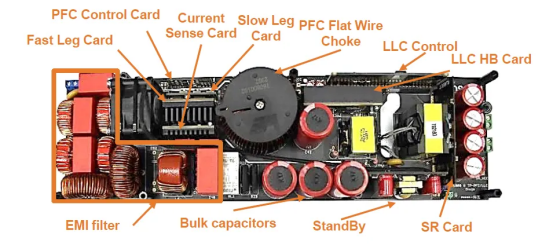

安森美1KW GaN智能工业电源解决方案

方案基于GaNFET NCP58921与次级控制芯片NCL38046，支持Analog与PWM双模精确功率调节，最大输出功率达1KW。A采用NCP1681的无桥图腾柱PFC架构，有效降低导通损耗并提高功率密度；结合NCP13994 LLC的高压高频驱动能力、NCP4306的同步整流控制以及NCP1343的CCM/QR反激优化，系统在实现高效率与高功率密度的同时，兼顾轻载性能。

方案规格：

· 输入电压范围：90V至265V AC

· 输出规格：48V/21A

· 效率表现：全载效率在输入110Vac时为92.5%，在输入230Vac时为95.4%

· 尺寸与功率密度：PCBA尺寸为328mm×93mm×50mm，功率密度达10.74W/in³

· 保护功能：支持OLP（过载保护）、SCP（短路保护）、TSD（过温保护）及动态负载调节

方案优势：

· NCP1681：支持无桥图腾柱拓扑，具备交流线路监控、欠压检测、数字环路补偿等功能，优化轻负载性能。

· NCP13994：高频操作范围广，支持电流模式控制与自动死区时间调整，提升效率并提供多重保护。

· NCP1343：CCM与QR反激控制结合，优化待机模式性能。

· NCL38046：支持多种控制方式，内置CC/CV/CP运算放大器，精度高达1%。

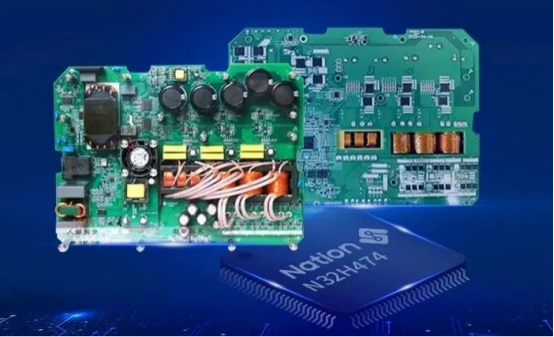

高性能单芯片3kW数字电源方案—NS3KW53V5P2L3

方案以单颗N32H474芯片作为数字主控核心，基于自研Hunter OS实时操作系统构建开发生态链，实现整机峰值效率≥97.7%。在拓扑结构上，方案采用前级两相交错无桥图腾PFC，后级三相交错Y-Y型LLC架构。该架构可灵活适配多种功率器件，在SiC、GaN等新型器件应用下，能够深度优化系统性价比。

方案优势：

· 整机峰值效率≥97.7%，50%~100%负载下PF >0.99。

· 采用CCM两相交错图腾柱PFC降低输入电流纹波和THD (<5.0% @100%负载), 三相交错式半桥LLC实现高效率、低输出纹波和快速动态负载响应。

· 具备过温、输出过流/过压、输入过欠压等保护机制，并通过交错式设计减小输出母线电容需求，提升系统寿命。

· 基于自研Hunter OS生态，集成上位机可视化工具，实现参数在线配置、波形分析和一站式保护策略管理，显著提升系统智能化和调试效率。
