自动调整车灯亮度与照射距离！三款国产高性能LED矩阵大灯方案

相较于传统采用卤素或氙气灯实现远近光自动调节的汽车前大灯，LED作为一种将电能直接转化为可见光的固态半导体器件，在亮度、寿命、能耗与体积等方面均更具优势，并能有效降低对驾驶员视野的干扰。

矩阵式LED前大灯可根据传感器反馈信息自动调整车灯亮度及照射距离，避免对他人造成眩光，增加了夜间行车的安全系数。

主要是通过摄像头等传感器识别前方与对向来车，在毫秒级时间内通过独立关闭或调暗矩阵中的特定LED灯珠，动态调整光线分布与照射范围。相比仅能整体控制的普通LED车灯，矩阵式技术支持对单个灯珠的独立调控，在功能与扩展性上更有优势。

快包分析师推荐GD的GD32A71X系列LED矩阵大灯方案和G32A1445 LED矩阵式前照灯方案，方案均支持像素级调光、全功能通信接口与完善保护机制，可满足ASIL相关功能安全开发需求，大幅缩短开发周期。

即刻扫描二维码！可申请免费样片及方案技术资料

基于GD32A71X系列矩阵大灯方案

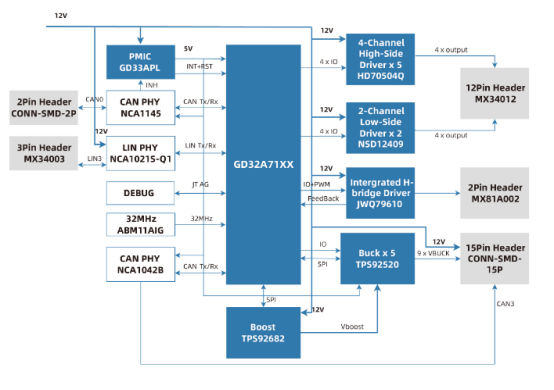

方案基于GD32A71x系列MCU，支持7V-18V宽电压输入，采用GD33系列车规PMIC为MCU与板载外设芯片供电并内置看门狗，支持过温保护。验证板集成LED驱动芯片，可通过SPI配置输出电压以实现对灯珠串的精准调光，并通过CAN总线与矩阵大灯控制器通信。支持2路CAN/CAN-FD及1路LIN通信接口，可接收驾驶操作、紧急制动及传感器信号，实现大灯的自动控制。

方案优势：

· 提供了CAN/LIN等通讯接口，用于与车内其他模块通讯

· 集成电机驱动，支持风扇控制，集成4路高边驱动与2路低边驱动

· 支持PWM调光，对每一颗LED灯珠进行独立亮度调节

· 支持过压、过温、短路以及断路保护

G32A1445 LED矩阵式前照灯应用方案

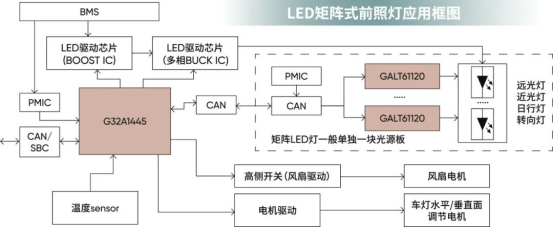

方案采用极海矩阵控制芯片GALT61120实现像素级LED独立控制，支持远近光切换、图像显示与亮度调节，具备全动态自适应照明功能。主控MCU通过CAN与BCM等车载单元通信，并借助UART结合CAN物理层同矩阵芯片交互；G32A1445芯片解析BCM指令，通过ADC采集温度并控制散热以保障LED工作安全，灯板通过UART与CAN收发器接收指令，完成对LED阵列的像素级精准控制。

方案特点：

· 主控采用G32A1445全新汽车通用MCU

· 集成丰富外设接口，满足汽车大灯系统与各种外围器件的连接与应用场景，实现通信与控制应用功能

· 集成SPI控制恒流输出

· 符合2.0A/2.0B(主动)规范，通信速率高达1Mbit/s，满足与汽车CAN总线系统进行交互通信，实现车身控制、仪表通信、监控以及标定等操作要求

· 集成USART/CAN控制LED灯珠闪烁模式

· 支持单颗及多串灯珠的多种像素级操作方式

即刻扫描二维码！可申请免费样片及方案技术资料

APM32F103RCT7 LED车灯应用方案

方案基于APM32F103RCT7车规级MCU设计，以提高转换效率、降低系统成本为核心目的。方案支持CAN与硬线两种控制方式，具备可编程配置能力，在保障安全性与灵活性的同时，可帮助工程师快速开发高性能、多功能的LED驱动器。

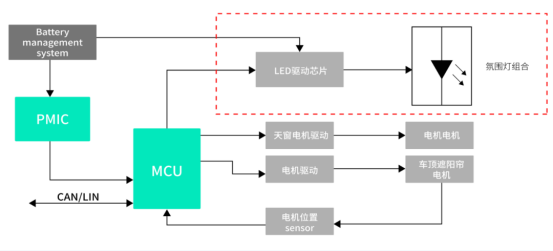

MCU通过GPIO/SPI接口与LED驱动芯片通信，实现氛围灯分区控制、分组开关及恒流调光；可响应天窗开关指令并通过GPIO控制电机运转；同时通过ADC采集遮阳帘位置传感器数据，控制其正反转与位置调节；并通过CAN总线与BCM车身控制单元进行数据交互，实现系统控制闭环。

方案优势：

· 基于Arm® Cortex®-M3内核，工作主频96MHz

· 增强型存储空间256KB Flash、64KB SRAM，支持开发更多功能应用

· 工作温度-40℃~105℃，满足车灯工作环境温度要求，保障系统稳定运行

· 12-bit高精度ADC，可准确采集电压、电流、温度等模拟信号，在闭环控制中，智能反馈输出

· 集成丰富的外设接口， U(S)ART*5、I2C*2、I2S*2、SPI*3，SDIO*1，满足MCU与LED driver、电机驱动的通信与控制应用功能

· 支持双CAN接口，符合2.0A/2.0B（主动）规范，通信速率高达1Mbit/s，满足与汽车CAN总线系统进行交互通信，实现车灯控制、车身控制、仪表通信、监控以及标定等操作需求

· 已通过AEC-Q100车规认证，符合汽车电子高性能标准要求
