原理图、源代码开源交付！7~14W电动汽车充电桩方案

自2026年3月1日起，全国正式实施公共机构充电基础设施新规，核心解决建设、管理与安全运行等痛点。新规明确了交直流桩配比与功率标准，要求设备可用率达≥98%，新建充电设备需3C认证并定期巡检，且设备必须具备有序充电调控功能，以提升电网协同能力。

充电桩的发展趋势主要集中在三个方面：一是通过提升电力电子技术提升充电效率，满足充电统一、兼容的技术需求；二是运用物联网与大数据技术实现智能监控与管理，优化运营效率；三是具备有序充电调控技术，支撑负荷调节、峰谷优化等能源协同需求，改善用户体验。

在此背景下，快包分析师推荐基于国产高性能MCU开发的交流充电桩方案，方案源代码、原理图开源可交付，以单芯片集成计量+漏电检测，支持FOTA远程升级，实时监测设备状态、处理故障，极大降低了运营复杂度与成本。

即刻扫描二维码！可申请免费样片及方案技术资料

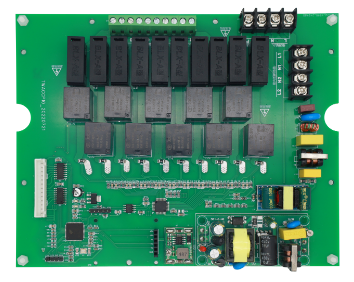

电动自行车交流充电桩

基于TMF6200芯片研发推出的集合单相计量与多通道漏电检测于一体的电动自行车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障，预留温度、红外和其它传感器接口，方便进行温度等检测，预防火灾发生。

方案特点：

· 最大功率4.4KW，单路输出电流＜3A，待机功耗仅5W

· 多通道共同检测漏电，具有过载、短路等继电保护策略

· 预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

· 支持远程通讯在线升级程序

· 主回路继电器控制，可实现自动控制

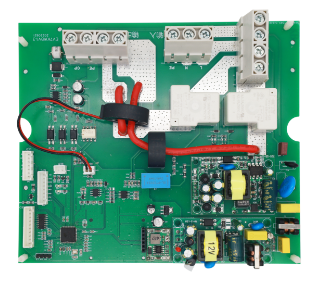

电动汽车交流充电桩

方案是基于TMF6200芯片推出的集合单相计量与多通道漏电检测于一体的电动汽车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。并且配套开发了后台管理系统、收费系统，采用移动用户端管理，在为电动汽车用户提供了安全便捷的充电设备的同时，帮助客户高效简单地运营整套充电桩系统。

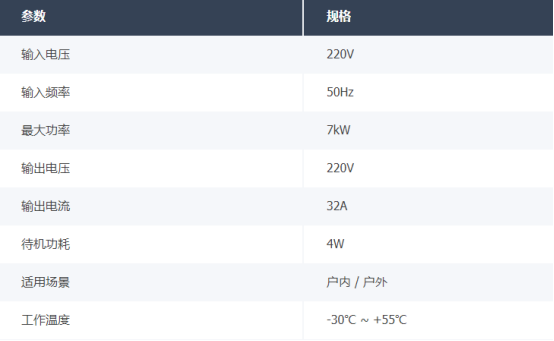

方案参数：

方案特点：

· 对负载产品的精准计量，计量精度优于国家2.0级标准

· 精准判断供电支路的漏电和短路，及时断开故障支路

· 主回路继电器控制，可实现自动控制

· 预留温度、红外和其它传感器接口，方便进行温度等检测

· 预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

· 具有过载、短路等继电器保护策略，保护设备安全

即刻扫描二维码！可申请免费样片及方案技术资料

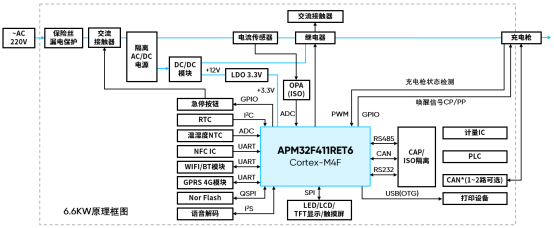

基于APM32F411的EV交流充电桩应用方案

本方案采用基于Cortex-M4F内核的APM32F411系列MCU，主频达120MHz，具备高速运算与多任务处理能力，可实现精确的电源管理与充电控制。支持FOTA远程升级与多协议转换，通过高精度外设与灵活工作模式，对系统参数的精准监控与充电运行的智能调控，简化系统设计，全面满足充电桩在功耗、性能与成本方面的综合需求。

方案特点：

· 具备交流充电功能，支持单枪最大6.6KW充电，可扩展到双充14KW。

· 6路U(S)ART，可外接WIFI/BLE模块/NFC的多种通讯模块，采用4G通讯，支持后台实时监管。

· 集成过流、短路、过压、欠压、漏电、防雷击、充电、联机中断等保护功能

· 板载隔离器件、保险丝、漏电保护器

· 采用专用AC/DC辅助电源模块实现稳定供电，内置温度传感器实时监控环境温度

· 外挂专用计量IC，实现准确电量测量
