开源软硬件+国产芯片：基于EtherCAT技术的高性能分布式I/O解决方案

在传统工业自动化系统中，现场总线或早期工业以太网技术常受制于通信延迟高、时钟同步精度不足等核心瓶颈，导致多轴运动控制协同性差、高速生产线响应迟滞。

EtherCAT技术通过其独特的“飞读飞写”帧处理机制与分布式时钟系统，主站仅需发送单个以太网帧，所有从站设备通过硬件级FMMU（现场总线内存管理单元）直接从数据流中提取或插入目标数据，无需解析整个帧结构。

图：EtherCAT网络架构图（来源：研华科技）

这一设计将通信延迟压缩至微秒级，典型循环周期可稳定在100微秒以内，同步抖动小于1微秒，足以支撑多轴伺服系统纳秒级同步控制，极大提升了工业设备间的通信效率。

因此，EtherCAT成为高性能的分布式I/O系统的理想选择。EtherCAT 网络可连接多达 65535 个设备，网络容量几乎没有限制，可以将模块化的 I/O 设备设计为每个 I/O 片都是一个独立的 EtherCAT 从站，而包含一千个分散式数位输入/输出的程序资料交换只需30us。

在此背景下，我爱方案网配合原厂发展方案商生态，推荐基于总线控制的EtherCAT分布式通用I/O智能解决方案，方案原理图开源可交付，更方便工程师设计开发相应方案。

扫码可申请免费样片以及获取方案demo资料

FCE1302高性能EtherCAT分布式I/O方案

方案简介：

此方案使用FCE1302/FCE1200(AISC)作为 I/O 模块的核心组件，集成了STM32F405 微控制器芯片相结合，支持 EtherCAT 协议，可实现最高 250us 的同步周期。通过 LVDS 接口，还支持扩展插片式  I/O 模块，涵盖数字量和模拟量等多种类型。模块间的通信速率可高达 100Mbit/s。本方案具有较好的兼容性，能够无缝融入多样化的工业自动化环境，可以为 EtherCAT 分布式 I/O 方案设计提供最具性价比的参考设计方案。

方案优势：

适用于国产化需求

支持 EtherCAT 协议

同步周期最快 250us

可扩展插片式 I/O 数字量、模拟量等 I/O 模块

采用 LVDS 通信，通信速率可达100Mbit/s支持 XML 配置文件导入模块

支持网络拓扑结构扩展

FOE/COE/EOE 等功能

方案搭配 STM32F103 系列 MCU

MCU 和 ESC 之间通过使用 SPI进行数据通信

工业级EtherCAT 从站控制器方案

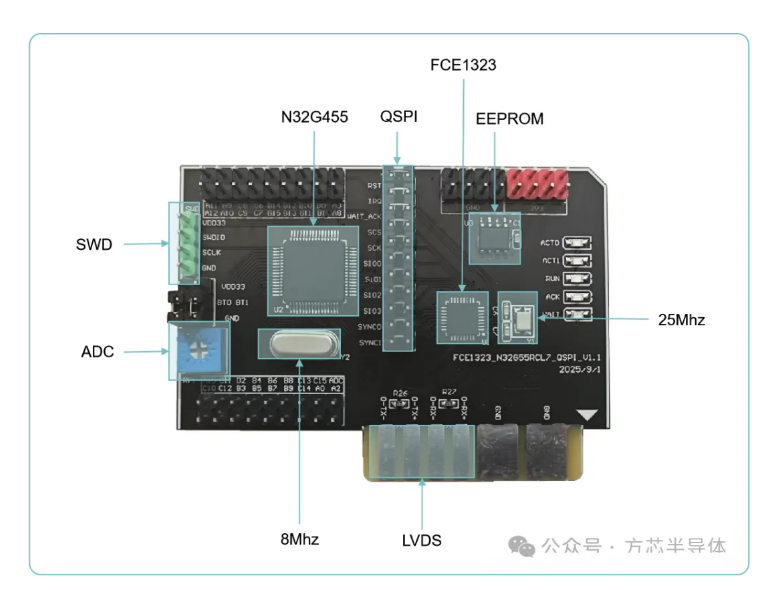

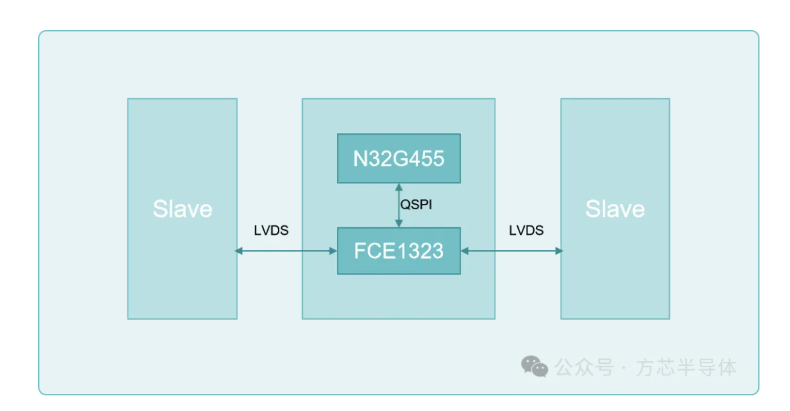

方案为基于自主研发的 EtherCAT 从站芯片 FCE1323与N32G455RCL7所设计功能板，主要由以 FCE1323 为通信核心，搭配国民技术 N32G455RCL7 主控 MCU，形成 "通信 + 控制" 的全国产完整硬件架构，功能板依托背板方案底板进行测试，通过 FCE1323 的 SQI 接口与 MCU 实现高速数据交互。板上同时保留 SWD 接口用于程序烧录与调试。以便帮助工程师节省底层硬件搭建工作，加速功能验证与调试，提升研发效率。

开发板通过EtherCAT协议实现高速实时通信，支持主站（如TwinCAT软件）可直接配置和监控IO状态，通过MCU可以做多种功能级扩展，同时满足工业级实时性和扩展性需求。其核心应用场景覆盖工业自动化生产线中负责传感器数据采集与执行器控制，以支撑生产线自动化运行，在智能电机驱动系统中实现实时指令传输，以保障电机驱动的精准、及时响应，以及在物联网工业网关中促成多设备协同通信，以打通工业设备间的信息交互链路。

扫码可申请免费样片以及获取方案demo资料
