单芯片高集成：龙芯1D信创超声波流量计实现低成本用水量精确计量与远程运维

传统工业流量计——无论是涡轮式还是电磁式——在应对现代农业、化工与供水的复杂、严苛工况时，正日益暴露出其原理性短板。

农业灌溉水体中的泥沙与微生物极易造成涡轮叶轮的堵塞与磨损，导致计量精度快速劣化；电磁流量计对介质导电性的严格依赖，使其在面对高纯水或高粘度树脂、涂料时力不从心，且两者均无法精准捕捉滴灌场景下的极低流速，造成水资源核算的严重失真。

龙芯超声波流量计方案依托超声时差法非接触测量原理，无任何机械运动部件，从物理上杜绝了堵塞与磨损问题，并可实现低至0.05 m/s的始动流速检测。

另外，方案还从根本上切断了计量数据经由芯片后门外泄的风险——基于龙芯1D的信创超声波水表内置硬件级加密算法与多重防护机制，可从芯片底层确保计量数据与设备身份的全链路可信。

扫码可申请免费样片以及获取方案demo资料

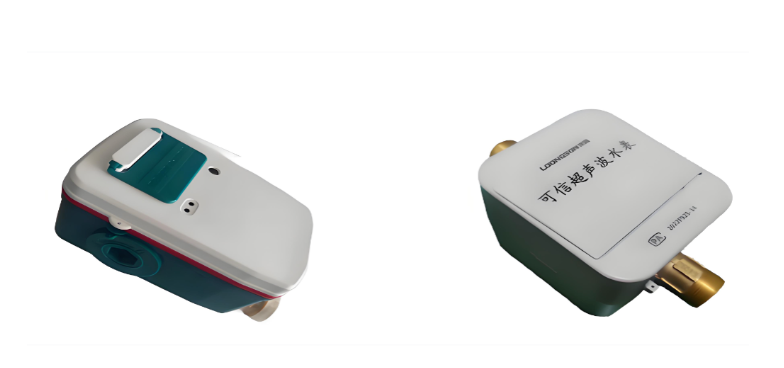

龙芯超声波水表解决方案

超声波水表是利用超声波信号在水中顺流、逆流传递的时间差，进行计量的全电子式计量水表。它具备始动流量低、量程比宽、精度高等特性，相较于传统机械式计量水表，其在精度、寿命、压损性能等方面全面提升。

与其它超声波水表解决方案相比，基于龙芯1D的方案从根本上解决了信息安全隐患，具备远程应用软件维护、终端数据加密、防冻报警、智能终端状态监测、正反方向计量等多种特色功能。

支持的其它常用功能包括：

（1）具备小时、日、月等周期数据和密集数据记录功能，断电后数据可长期保存。

（2）能远程控制阀门、检测阀门异常状态，将数据上报云平台。

（3）具备电池欠压、空管、逆流、温度异常、泄漏、爆管等状态报警。

（4）支持红外、NB-IoT、串口、蓝牙、4G等多种通讯接口。

（5）微功耗设计，一节锂电池供电可使用9年以上。

（6）可通过NB-IoT等网络连接到后台数据中心，实现远程抄表、阶梯水价、数据分析、电池电压、预付费等功能。

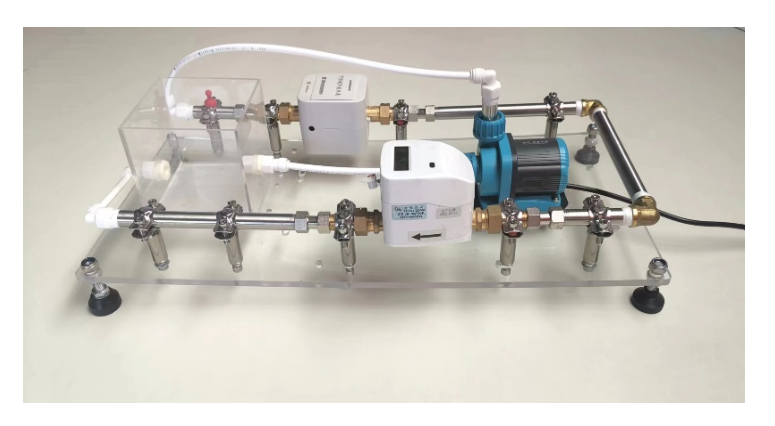

便携式流量计量演示系统

便携式流量计量演示系统模拟超声波水表工作运行场景，可以直观展示超声波流量计量的各项功能，同时可装配一块其他厂家的表计，对两块表进行功能性能方面的综合比较。

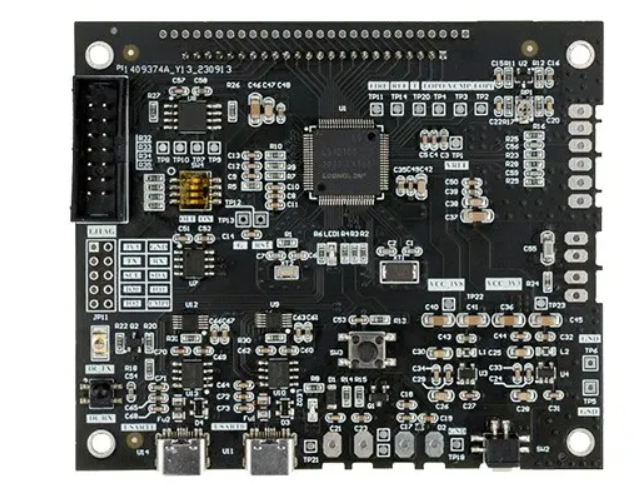

1.龙芯LS1D超声波流量测计量开发板

方案简介：

开发板提供了超声波水表和热量表所需的全部硬件接口，配套资料丰富，包括应用开发系列视频教程。方便用户快速学习和方案评估，目前已有超声波水表、超声波热量表等多个应用案例和成套解决方案。

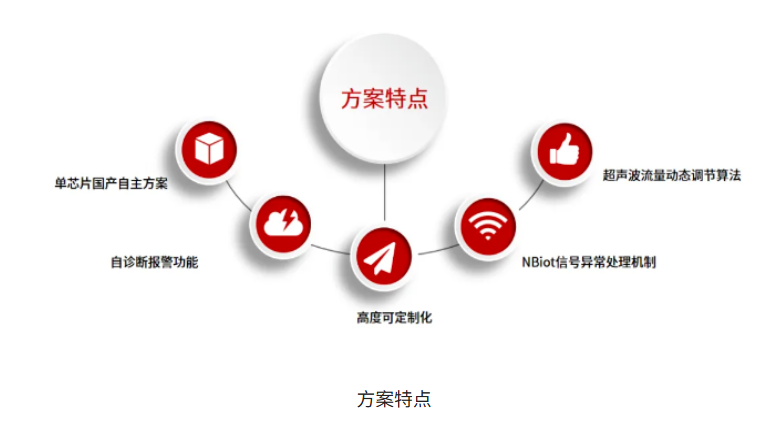

方案特点：

1、单芯片方案，降低成本、增加了产品的稳定性

2、超声传播时差检测原理，用水量精确计量

3、电子传感技术，无任何机械运动部件，计量性能长期稳定不会下降

4、极低起始流量，满足滴水计量要求

5、宽量程范围，适用于各种用水条件

6、极低压力损失，有效降低管网能耗

7、实时数据传输，可用于泄漏检测与管网监测

8、气泡可检测、可识别

9、内置数据存储，可追溯使用期内水表运行状态以及数据记录

10、水表通过NB-IOT方式与平台进行通信，实现数据上下传业务

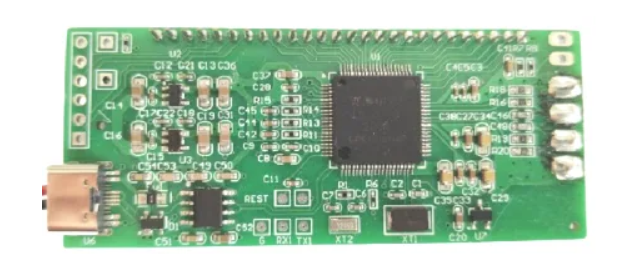

2.龙芯LS1D超声波流量测计量便携式演示板

龙芯LS1D超声波流量测计量便携式演示板是基于龙芯超声波流量测计量芯片LS1D搭建的快速测试、评估超声波流量转换器的硬件开发平台。此款样品开发套件提供了超声波水表所需的硬件接口，配套软件包不仅提供了完整的套件编译开发环境，还备有用户友好的参数配置和单元功能测试用例，极大缩短了用户的开发周期。可广泛应用于供水计量、供热计量、工业流量计量等行业。
