基于 RK3576 开发板的 MIPI 摄像头 ISP 全链路调试方案：主观调优与工程实战（下）

在上篇我们完成了 BLC、LSC、AWB 及 CCM 的客观标定、建立科学成像基准的基础上，本文将延续 ISP 调试流程，依次进行主观画质调试、IQ 文件配置与常见问题排查，直至实现全流程闭环落地。

《基于 RK3576 开发板的 MIPI 摄像头 ISP 全链路调试方案：从硬件准备到环境搭建（上）》

一、主观调试

主观调试流程总览

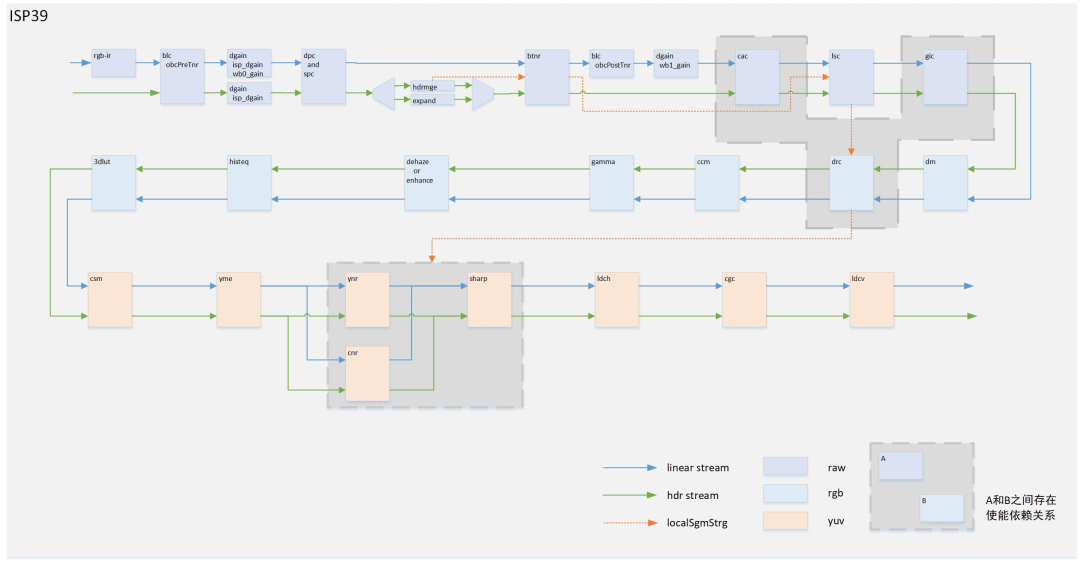

RK3576 ISP39 内部 Pipeline

RK3576 ISP39 Pipeline 架构

RK3576开发板 搭载的 ISP39 是瑞芯微第三代 ISP 架构，支持 3 拍 1 出（3路 MIPI 输入 + 1 路输出）的处理能力。其内部 Pipeline 按处理顺序主要包括以下模块：

ISP39 核心 Pipeline 模块

· BLC                黑电平校正— 消除传感器暗电流偏移

· DPC               坏点校正— 检测并修复传感器固有坏点

· Bayershd       Bayer 域阴影校正 — 去除镜头暗角

· LSC                镜头阴影校正— 补偿亮度/色彩不均匀

· AWB              自动白平衡— 色温自适应校正

· Demosaic      去马赛克— Bayer → RGB 插值重建

· CCM               色彩校正矩阵— 光谱响应适配

· 3D LUT           三维查找表— 精细色彩风格调校

· Gamma          伽马校正— 线性 → 非线性映射，匹配显示器

· EE/Sharpen    边缘增强— 提升图像清晰度与细节感

· 3DNR             3D 降噪 — 时域+空域联合降噪

在线调试操作

1. 使用 selfpath 节点进行预览

# 找到 selfpath 对应的 video 节点grep . /sys/class/video4linux/video*/name
# 进行摄像头预览gst-launch-1.0 v4l2src device=/dev/video12 ! \'video/x-raw,width=1920,height=1080,framerate=60/1' ! \videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink
# 确认 mainpath 节点是否被占用，查看 Output 一列为 rkisp_selfpathcat /proc/rkisp-vir*

2. 使用 RKISP Tuner 进行在线调试

在 PC 端 RKISP Tuner 连接成功后，左侧面板为实时预览画面，右侧为各 ISP 模块参数调节面板。调节参数后可实时观察效果变化，确认满意后再写入 IQ 文件。

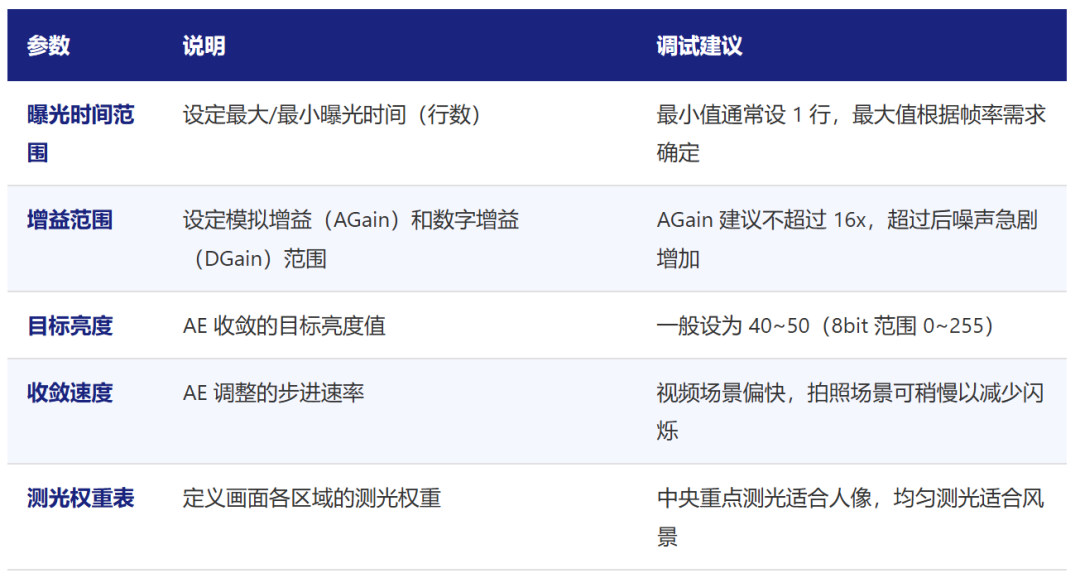

AE（自动曝光）调试

AE 控制画面的整体亮度和动态范围，是影响观感的第一要素。RK3576 的 AE 算法基于直方图统计和权重映射，支持多区域测光。

调试 AE 时注意防闪烁（Anti-Flicker）：室内光源为 50Hz 时，曝光时间须为 10ms 的整数倍；60Hz 光源则须为 8.33ms 的整数倍。

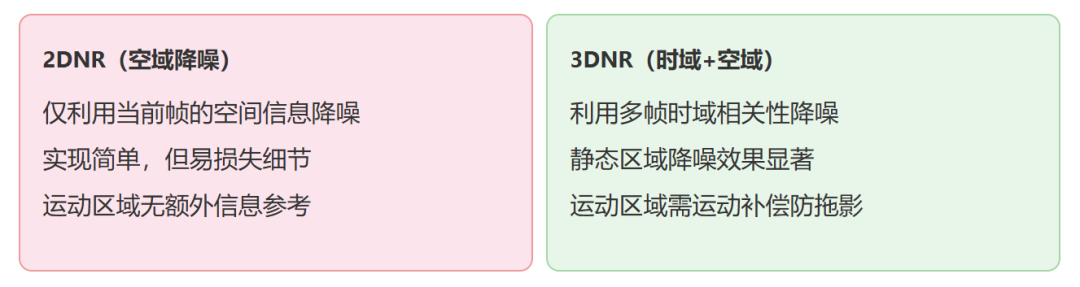

3DNR（3D 降噪）调试

3DNR 是 RK3576 ISP39 的重要降噪模块，结合时域（帧间）和空域（帧内）降噪策略，在保持细节的同时有效抑制噪声。

3DNR 的核心调试要点：

· 时域降噪强度：静态场景可适当加大，运动场景需减小以避免拖影（Ghosting）

· 运动检测阈值：阈值过高会导致运动物体拖影，过低则降噪效果不足

· 空域降噪强度：需与时域降噪配合，通常空域强度低于时域，避免过度涂抹

· 降噪与锐化的平衡：降噪会损失细节，需通过后续 Sharpen 模块适当补偿

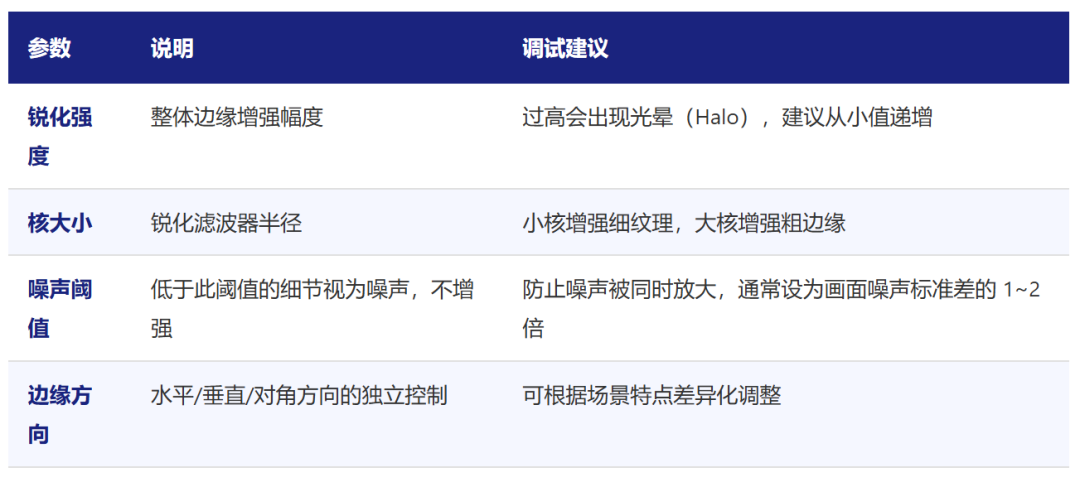

Sharpen（锐化/边缘增强）调试

锐化模块用于补偿前级降噪和 Demosaic 插值带来的细节损失，提升图像清晰度感知。

验证方法：在高对比度边缘区域（如黑色文字白色背景）检查是否存在明显的光晕效应（白色边缘外出现亮环）。若有，需降低锐化强度或增大噪声阈值。

Gamma 调试

Gamma 校正将传感器的线性光信号映射为非线性输出，以匹配显示设备的亮度响应特性和人眼的亮度感知特性。

· 标准 Gamma 2.2：适用于一般 sRGB 显示场景，是最常用的默认曲线

· 自定义 Gamma 曲线：可根据项目需求调整暗部/亮部映射关系，实现特定风格

· 暗部提亮：增大低输入区域斜率，改善暗部可见度

· 亮部压缩：减小高输入区域斜率，防止高光溢出

Gamma 曲线修改会影响 AE 的目标亮度判定，调整 Gamma 后需重新验证 AE 行为。

3D LUT（三维查找表）调试

3D LUT 提供对 RGB 色彩空间的全维度精细调校能力，可实现 CCM 无法覆盖的复杂色彩映射，适合进行特定的色彩风格化处理。

· 用途：色彩风格调校（如暖色调、冷色调、电影风格等），弥补 CCM 在某些色彩区域的残余偏差

· 调试方法：在 RKISP Tuner 中导入 3D LUT 文件（通常为 17×17×17 或 33×33×33 的立方体网格），通过调整网格节点值实现色彩映射

· 注意事项：3D LUT 的修改范围不宜过大，否则可能出现色彩断层或伪影。建议在 CCM 调试完成后再使用 3D LUT 进行微调

二、IQ文件配置与烧录

IQ 文件结构

IQ（Image Quality）文件是 ISP 算法参数的载体，以 JSON 格式存储，包含所有 ISP 模块的配置参数。RK3576 的 IQ 文件通常命名为<sensor_model>.json，存放在板端 /etc/iqfiles/ 目录下。

IQ 文件烧录流程

1.在 RKISP Tuner 中完成参数调试后，点击"Save"将参数导出为 JSON 文件

2.通过 ADB 或 SCP 将 IQ 文件推送到板端 /etc/iqfiles/ 目录

3.重启 MYD-LR3576 开发板或重启 3A 服务使新 IQ 文件生效

# 通过 ADB 推送 IQ 文件adb push imx219.json /etc/iqfiles/
# 通过 SCP 推送 IQ 文件scp imx219.json root@192.168.1.173:/etc/iqfiles/
# 重启摄像头服务killall rkaiq_tool_server# 或直接重启系统reboot

 IQ 文件命名必须与设备树（DTS）中rockchip,camera-module-name 属性匹配，否则 ISP 无法自动加载对应参数。

三、常见问题与排查

Q1：预览画面全黑或全绿，无正常图像

可能原因：

· MIPI CSI 时序配置错误（CLK/Lane 数量、速率不匹配）

· Sensor 初始化序列未正确加载或 I2C 通信失败

· 电压/时钟未使能

排查步骤：

1. 检查内核日志：dmesg | grep -i "mipi\|csi\|sensor"

2.确认 Sensor I2C 通信：i2cdetect -y <bus> 检查传感器地址是否响应

3.使用 media-ctl -p 检查 Media Pipeline 拓扑是否正确连接

Q2：画面有明显的偏色（整体偏蓝/偏黄/偏绿）

可能原因：

· AWB 参数未标定或标定光源不充分

· CCM 矩阵偏差过大

· LSC 色彩补偿不均匀

排查步骤：

1.先确认 BLC 和 LSC 是否已正确标定（前置模块偏差会级联影响 AWB）

2.在当前光源下重新标定 AWB，确认 WB Gain 是否合理

3.检查 CCM 矩阵的 ΔE 指标是否达标

Q3：画面四角偏暗（暗角明显）

可能原因：

· LSC 参数未标定或标定环境不标准

· 镜头本身暗角严重，超出 LSC 补偿能力

排查步骤：

1.重新标定 LSC，确保匀光片使用正确，光源均匀

2.在 RKISP Tuner 中查看 LSC Gain Table，确认增益值是否合理（一般不超过 4x）

3.若 LSC 增益已很大仍有暗角，可能需要更换镜头模组

Q4：运动场景出现拖影（Ghosting）

可能原因：

· 3DNR 时域降噪强度过高

· 运动检测阈值设置不合理

· 帧率过低导致帧间间隔过大

排查步骤：

1.降低 3DNR 时域降噪强度，或增大运动检测灵敏度

2.确认帧率是否达到预期（通过 v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60）

3.在快速运动场景下反复验证，找到降噪与拖影的平衡点

Q5：RKISP Tuner 连接板端失败

可能原因：

· rkaiq_tool_server 未运行或已崩溃

· 网络不通或防火墙拦截

· rkaiq_tool_server 版本与 RKISP Tuner 版本不匹配

排查步骤：

1.在板端确认进程运行：ps | grep rkaiq_tool_server

2.PC 端 ping 板端 IP 确认网络连通

3.确认版本一致：RKISP Tuner 和 rkaiq_tool_server 必须使用同一 SDK 版本

4.重启 rkaiq_tool_server 后重试连接

Q6：曝光闪烁（室内灯光场景画面周期性明暗变化）

可能原因：

· Anti-Flicker 未开启或频率设置错误

· 曝光时间未与光源频率同步

排查步骤：

1.开启 Anti-Flicker 并设置为 50Hz（国内电网频率）

2.确保最小曝光时间为 10ms 的整数倍（50Hz）

3.在 IQ 文件中确认 AE Anti-Flicker 配置已生效

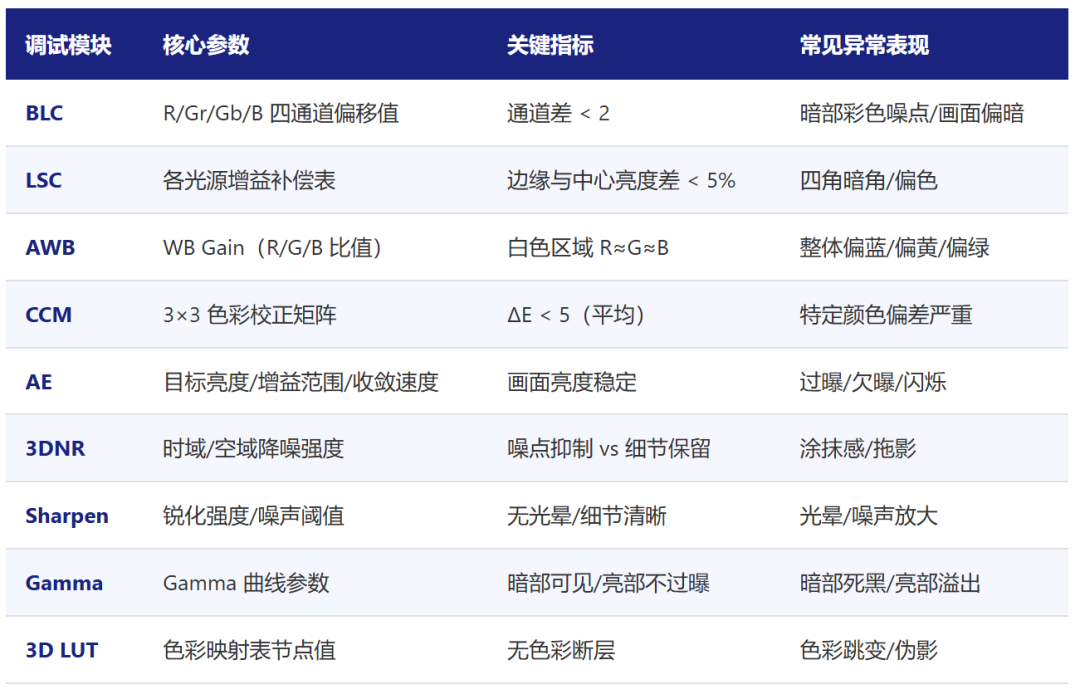

调试速查表

调试经验总结求卓越

1. 严格遵循 Pipeline 顺序：ISP 各模块是串联流水线，前级模块的输出是后级的输入。跳过 BLC 直接调 AWB，或跳过 AWB 直接调 CCM，都会导致参数级联失真。

2. 每次只调一个模块：同时修改多个模块参数将无法判断效果归属，增加排错难度。每调一个参数，观察效果，记录变化。

3. 多场景验证：室内/室外、强光/暗光、静止/运动等多种场景下都要验证调试效果，确保参数的泛化能力。

4. 记录参数变更：每次修改参数时记录变更内容和效果，方便回溯。建议维护一份参数变更日志。

5. 善用 IQ 文件继承：从相近模组的 IQ 文件开始修改，比从零创建效率高得多。瑞芯微官方 SDK 通常提供多个参考 IQ 文件。

6. 关注模块间耦合：Gamma 改变影响 AE、3DNR 强度影响 Sharpen、LSC 改变影响 AWB……调试时需关注上下游联动效应。

完整调试流程回顾：资料准备 → 环境搭建 → BLC 标定 → LSC 标定 → AWB 标定 → CCM 标定 → AE/3DNR/Sharpen/Gamma/3D LUT 主观调试 → IQ 文件烧录 → 多场景验证 → 完成
