NXP高集成VS国产高算力电感式编码器在机器人关节控制中的选型对比

随着全球高端制造进入高精度时代，无论是精密机床的微米级加工、人形机器人的灵巧关节控制，还是新能源汽车的电控精准调节，编码器作为设备的“精度心脏”，其性能直接决定了设备的定位准度、运行稳定性，甚至使用寿命。

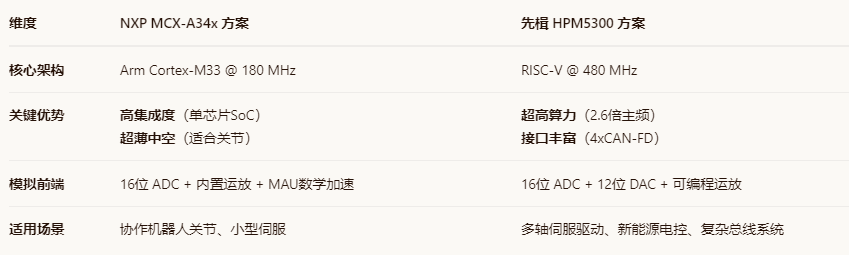

快包分析师推荐NXP MCX-A34x系列和先楫HPM5300系列的两款电感式编码器方案，通过MCU架构及核心优势等参数进行对比，助力用户快速选型。如需了解方案详情，可联系客服。

NXP编码器方案将将运放、16位ADC、MAU（数学加速单元）及FlexIO协议模拟功能集成于单芯片，有效解决狭小空间布板难题。

先楫编码器方案具备480MHz高算力、内置1MB Flash，支持高达20bit的分辨率，可直接对接上层PLC或EtherCAT主站，实现微秒级响应，确保系统在高速运动或快速控制场景中的实时性与精度，为工业自动化应用提供了高效的控制能力。

NXP电感式编码器

方案采用NXP MCX-A34x系列芯片，基于高性能Arm Cortex -M33内核，主频高达180 MHz。内置256KB到1MB闪存和64KB到256KB RAM的灵活内存组合。嵌入数学加速单元(MAU)优化引擎，支持三角、倒数、平方、平方根、正弦、余弦和反正切算法。

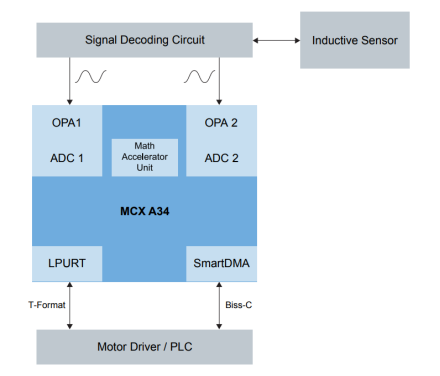

方案框图：

方案特点：

· 对于空间磁场具有较强抗干扰能力，同时不受温度影响

· 可实现薄型圆环尺寸，更加适合机器人关节等中空紧凑应用场景

· 方案采用的MCX-A34x具有16位高速ADC，原始数字信号的波动更小，有利于后期数据处理和保证

· 片上的FlexIO外设可以更方便地用于模拟多摩川/Biss-C等从站协议

· 集成了2个FlexPWM模块、4个子模块、AOI和多达4个ADC

HPM5300电感编码器

方案基于先楫HPM5300高性能MCU芯片，采用RISC-V内核架构，主频高达480MHz，内置288KB SRAM和1MB Flash。采用三相磁场方式，具备强抗干扰性，PCB线圈走线和电磁仿真结果显示各项性能指标优。方案具备先进的软硬件技术设计、高稳定性和可靠性、灵敏的响应速度、较强的抗干扰能力等特质。

方案优势：

· 芯片内置1 MB Flash，288KB SRAM

· 集成16bit ADC、12bit DAC以及运放

· 配置两个八通道的PWM模块，同时引入PLB可编程逻辑单元

· 具备灵活性及开发便利的软解码

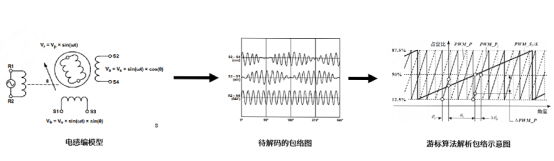

方案提供的软解码从动态的包络的信号中，通过游标算法解析包络，提高位置辨识分辨率。

· 高速的响应控制

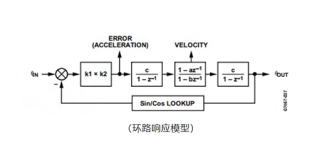

方案采用的是RDC环路模型，在4.4MHz激励下，分辨率可高达20bit。

· 丰富接口：4路CAN-FD、多路UART/SPI/I2C以及USB OTG内置HS PHY。

如需了解方案详情，可联系客服。
