RTC晶振PCB设计的核心要点

RTC晶振与普通32.768kHz晶振的PCB设计要点基本一致，其核心均在于通过优化布线以降低杂散电容、确保频率精度，并依托合理的布局规划最大限度屏蔽来自板上其他信号源的电磁干扰。

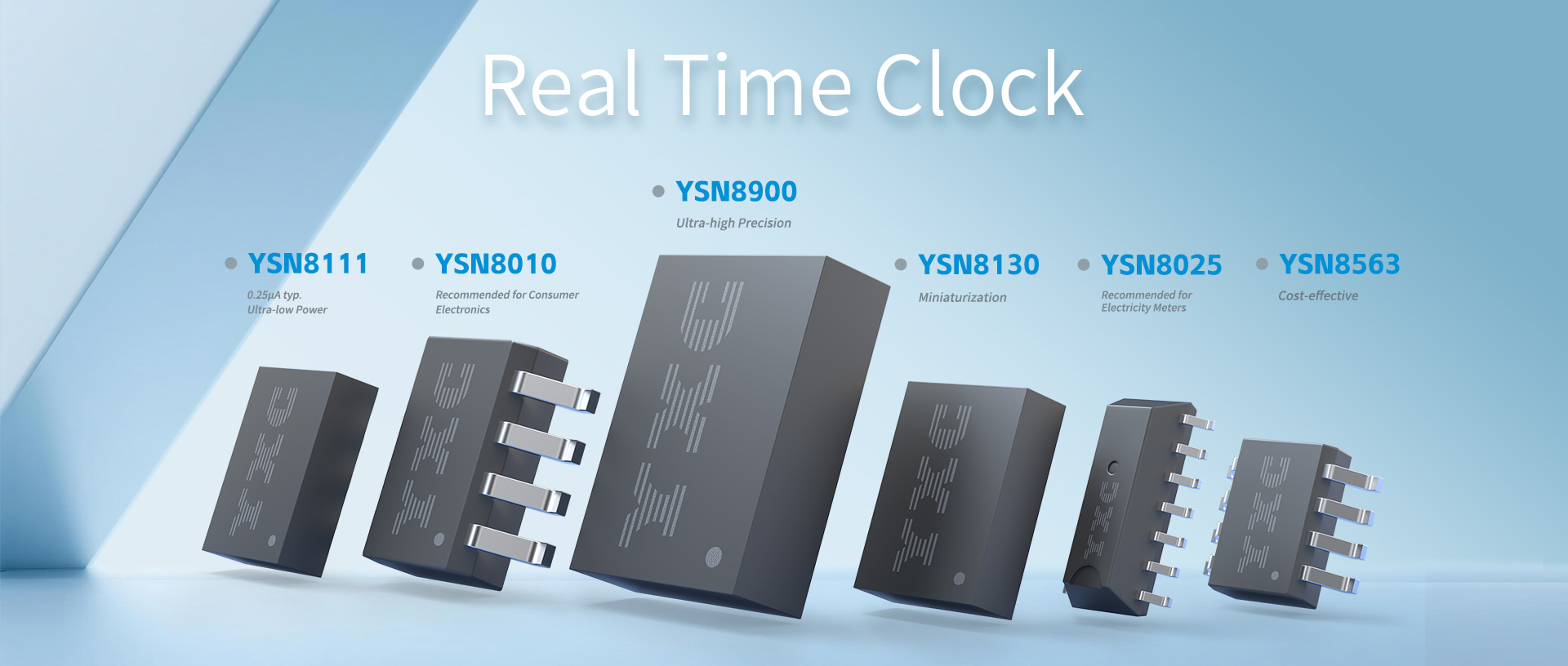

分离式RTC（例如YSN8563S,YSN8563MS,YSN8563TS)时钟误差的一个主要来源，是32.768KHz晶振与外部电路的负载电容不匹配，而PCB走线和布局引入的杂散电容（CS），正是影响这一参数的关键变量，设计重点在于精确控制这一隐形参数。

1.负载电容匹配

晶振的负载电容CL = (CL1 × CL2) / (CL1 + CL2) + 杂散电容CS，其中CS包含了PCB走线、焊盘及芯片引脚引入的杂散电容。设计时须将CS纳入计算。以12.5pF负载电容的晶振为例，仅1pF的杂散电容就会引入约10ppm的频率误差，这意味着每天约0.864秒的时钟偏差，累积一个月误差可达约26秒。

2. 走线设计

为有效降低天线效应和寄生电容，晶振应尽可能靠近RTC芯片的X1/X2引脚放置，走线越短越好，且两根走线须保持等长。走线宽度建议控制在8mil以内，过宽的走线会显著增大寄生电容。此外，当走线下方存在参考地平面时，两者之间的距离也会引入额外寄生电容，设计中应予以关注。

3. 布局抗干扰

布局上，应将晶振电路放置在PCB中央区域，远离板边的I/O接口等干扰源。晶振下方及周边禁止其他高速信号穿越，其走线与其他高速信号的间距建议不小于200mil，以最大限度避免噪声耦合。
