一套完整的NPU机器人视觉伺服系统——瑞芯微RK3576

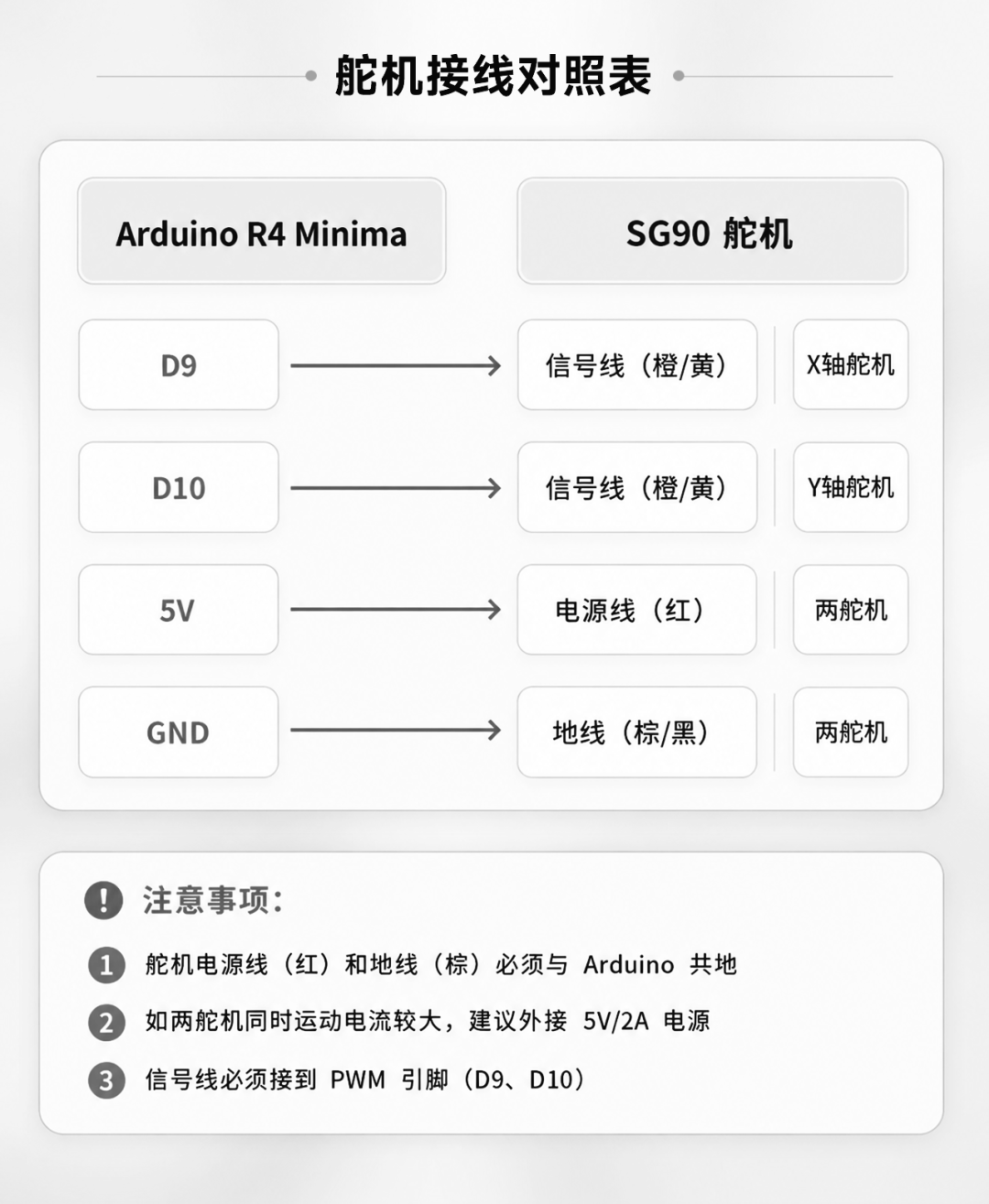

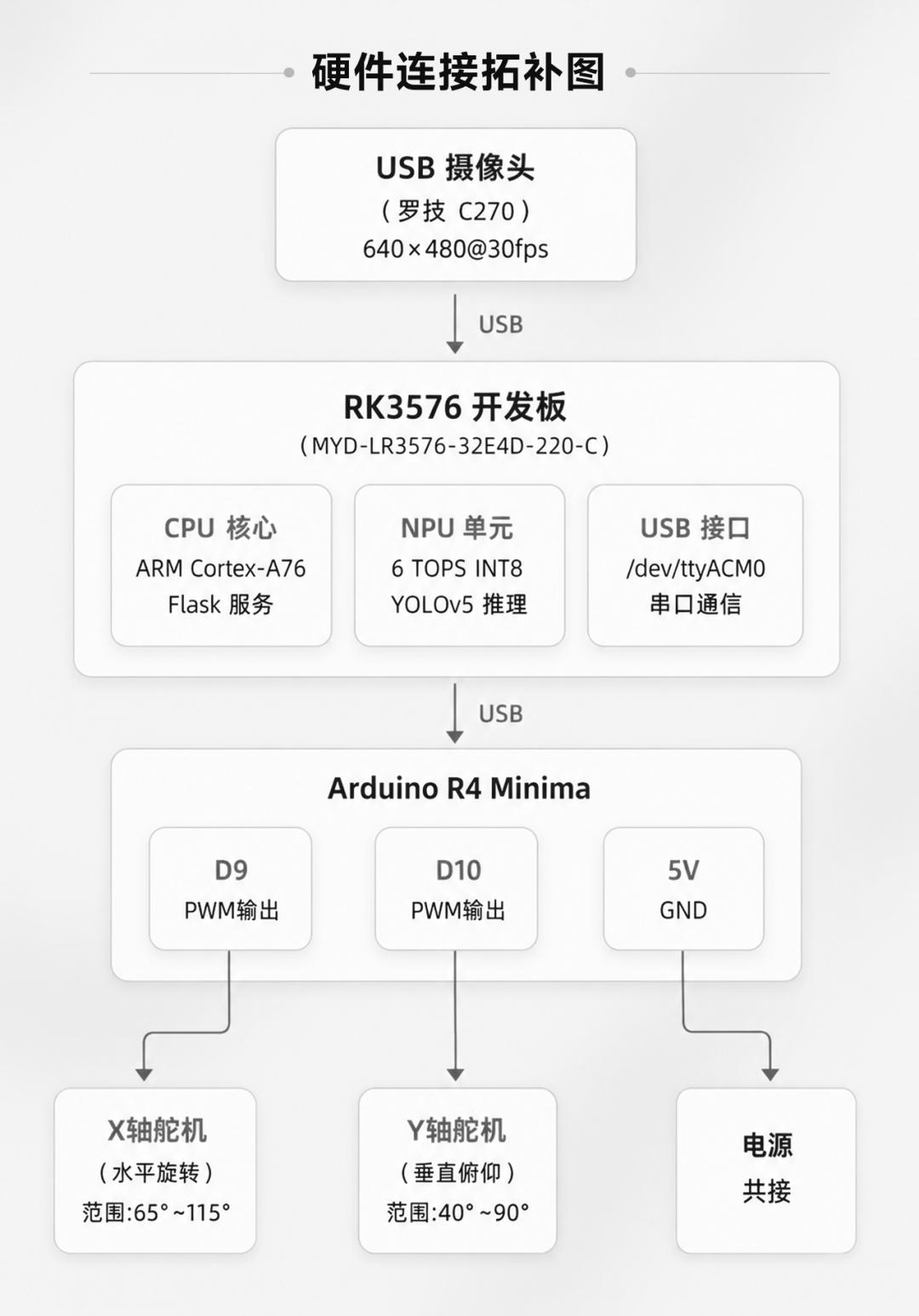

# config.py 中的舵机配置SERVO_CONFIG = {"port": "/dev/ttyACM0",      # 串口设备"baudrate": 115200,          # 波特率"x_min": 65,                 # X轴最小角度"x_max": 115,                # X轴最大角度"x_center": 90,              # X轴中心位置"y_min": 40,                 # Y轴最小角度"y_max": 90,                 # Y轴最大角度"y_center": 50,              # Y轴中心位置"dead_zone": 40,             # 死区像素值"gain_x": 0.08,              # X轴增益"gain_y": 0.10,              # Y轴增益}

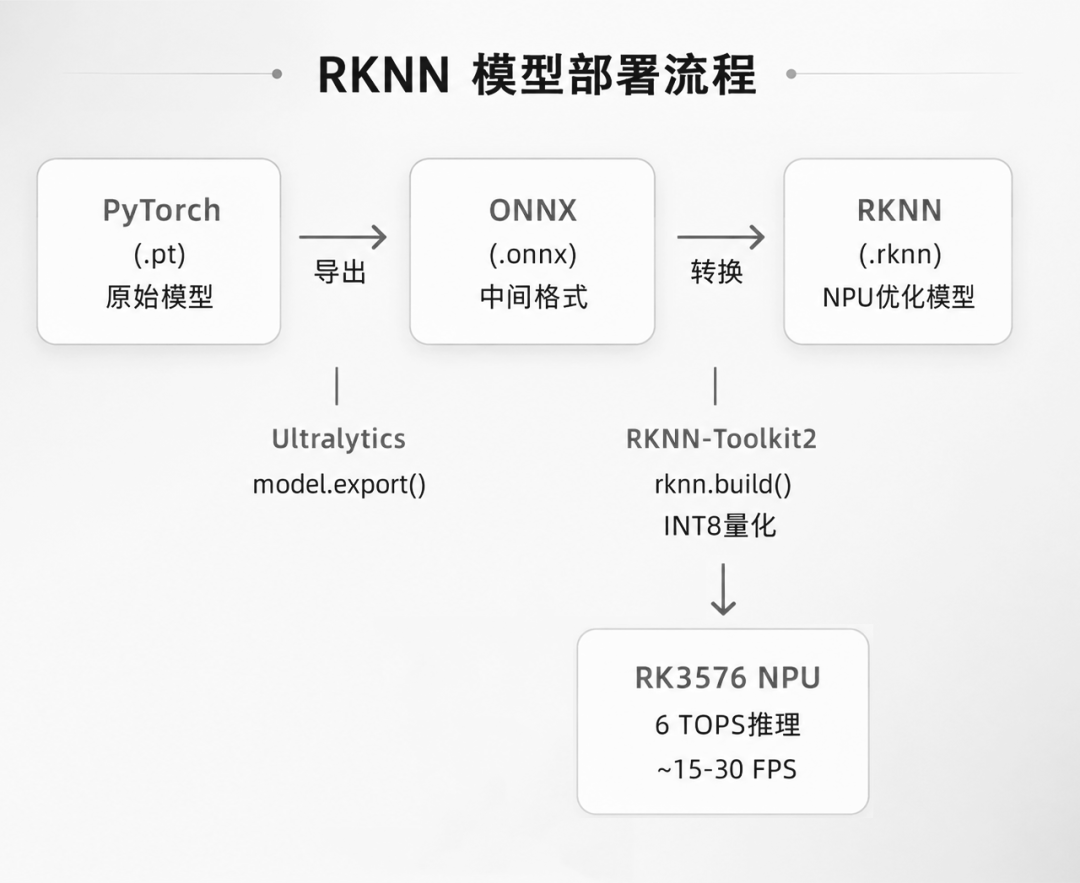

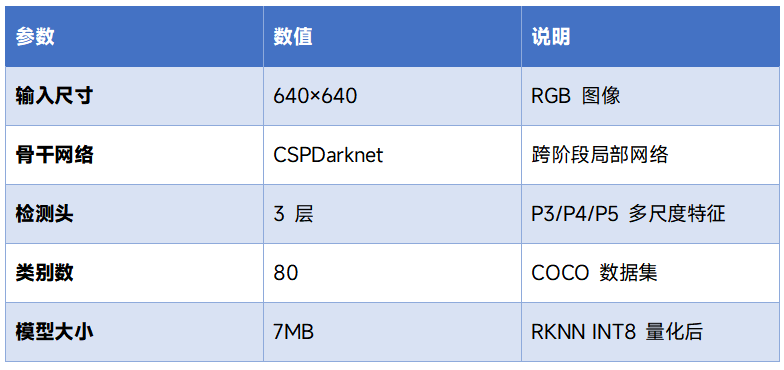

# detector.py 核心推理逻辑class YOLODetector:def __init__(self, model_path, conf_threshold=0.5):self.rknn = RKNNLite()self.rknn.load_rknn(model_path)self.rknn.init_runtime()  # 初始化 NPU 运行时def detect(self, frame):# 1. 预处理：Resize + BGR2RGB + 归一化input_data = self.preprocess(frame)# 2. NPU 推理outputs = self.rknn.inference(inputs=[input_data])# 3. 后处理：anchor 解码 + NMSdetections = self.postprocess(outputs, frame.shape)return detections

# 后处理关键代码def postprocess(self, outputs, img_size):# YOLOv5 三层特征图对应的 anchorsANCHORS = [[10, 13, 16, 30, 33, 23],     # P3 (80×80)[30, 61, 62, 45, 59, 119],   # P4 (40×40)[116, 90, 156, 198, 373, 326] # P5 (20×20)]for branch_idx, out in enumerate(outputs):stride = 640 / grid_size  # 8, 16, 32# Sigmoid 激活bx = sigmoid(raw_bx)by = sigmoid(raw_by)bw = sigmoid(raw_bw)bh = sigmoid(raw_bh)# Anchor 解码bx = (bx * 2.0 - 0.5 + grid_x) * strideby = (by * 2.0 - 0.5 + grid_y) * stridebw = (bw * 2.0) ** 2 * anchor_wbh = (bh * 2.0) ** 2 * anchor_h

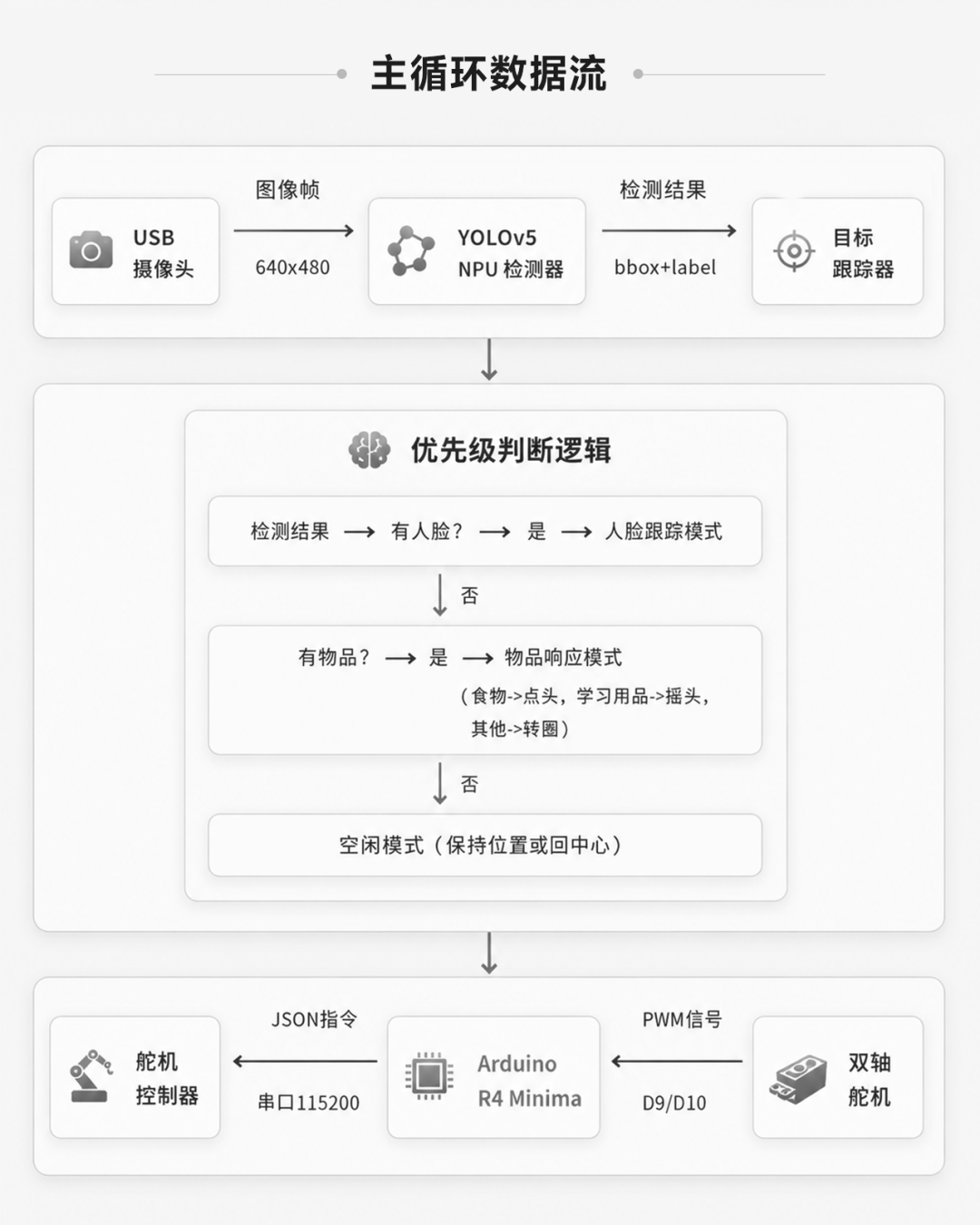

                 人脸跟踪控制流程          ───────────────────────────────────────────目标位置 (target_x, target_y)│↓┌───────────────────┐│   计算偏移量       ││ offset_x = target_x - center_x (320)                               ││ offset_y = target_y - center_y (240)                               │└─────────┬─────────┘         │         ↓┌───────────────────┐│   死区过滤        │     死区 = 40 像素│ if |offset| < dead_zone: offset = 0                               │└─────────┬─────────┘         │         ↓┌───────────────────┐│   指数平滑滤波    │     α = 0.3~0.6 (根据置信度动态调整)│ smooth_x = α * target_x + (1-α) * smooth_x                         │└─────────┬─────────┘         │         ↓┌───────────────────┐│   增益转换        │     gain_x = 0.08, gain_y = 0.10│ angle_x = offset_x * gain_x                                        ││ angle_y = offset_y * gain_y                                        │└─────────┬─────────┘         │         ↓┌───────────────────┐│   角度限幅        │     X: [-25°, +25°], Y: [-50°, +50°]│ angle = clamp(angle, min, max)                                     │└─────────┬─────────┘         │         ↓发送舵机指令

# tracker.py 中的自适应控制def _track_target(self, target, frame_shape):confidence = target.get("confidence", 0.5)# 根据检测置信度动态调整平滑系数if confidence > 0.7:alpha = 0.6   # 高置信度：响应更快elif confidence > 0.5:alpha = 0.4   # 中等置信度else:alpha = 0.25  # 低置信度：更平滑# 动态死区：置信度越高，死区越小dynamic_dead_zone = int(self.dead_zone * (1 - confidence * 0.5))

┌─────────────────────────────────────────────────────┐│                         串口通信时序                 │└─────────────────────────────────────────────────────┘RK3576                                            Arduino│                                                    ││  {"factory": "head_move 10 -5 3"}\n              ││ ──────────────────────────────────────────────────→││                                                    ││                                          解析JSON  ││                                          执行PWM   ││                                                    ││                   (约 3-20ms 延迟)                 ││ ←──────────────────────────────────────────────────││                                                    │

# servo_controller.py 指令发送def head_move(self, offset_x: int, offset_y: int, delay_ms: int = 3):command = {"factory": f"head_move {offset_x} {offset_y} {delay_ms}"}json_str = json.dumps(command) + "\n"self.serial.write(json_str.encode('utf-8'))

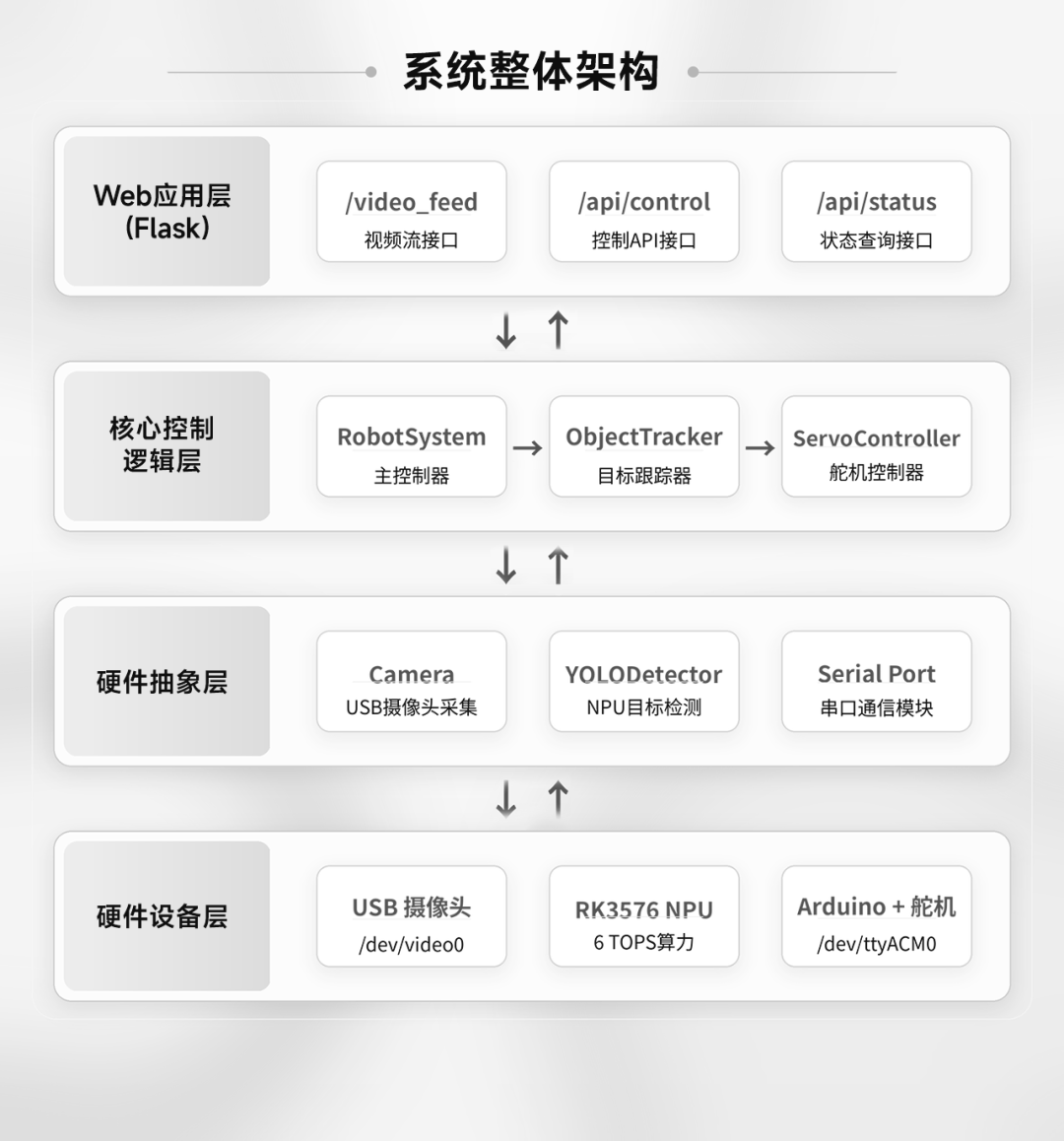

# Flask 路由定义@app.route('/video_feed')def video_feed():"""MJPEG 视频流"""return Response(generate_frames(),mimetype='multipart/x-mixed-replace; boundary=frame')@app.route('/api/control', methods=['POST'])def control():"""舵机手动控制 API"""action = request.json.get('action')# 执行对应动作...@app.route('/api/status')def status():"""系统状态查询"""return jsonify({'mode': tracker.status['mode'],'fps': tracker.fps,'servo_connected': servo.is_connected()})

     # 1. 检查 USB 设备     lsusb     # 2. 查看视频设备     ls /dev/video*     v4l2-ctl --list-devices     # 3. 检查驱动     dmesg | grep -i video

     # camera.py 中实现多索引尝试     camera_ids = [self.camera_id, 33, 0, 1, 2, 34, 35, 36, 37]     for cam_id in camera_ids:         self.cap = cv2.VideoCapture(cam_id, cv2.CAP_V4L2)         if self.cap.isOpened():             break

     cat /proc/driver/rknpu/version

     pip install rknn-toolkit2==1.5.0  # 根据实际版本调整

     # 检查串口     ls /dev/ttyACM*     sudo chmod 666 /dev/ttyACM0     # 测试串口通信     screen /dev/ttyACM0 115200

     # camera.py 中翻转图像     frame = cv2.flip(frame, 1)  # 水平翻转

# 1. 实时温度监控（避免过热降频）watch -n 1 cat /sys/class/thermal/thermal_zone0/temp# 2. NPU 利用率查看cat /sys/kernel/debug/rknpu/load# 3. 串口调试screen /dev/ttyACM0 115200# 4. 日志查看tail -f /var/log/syslog | grep robot

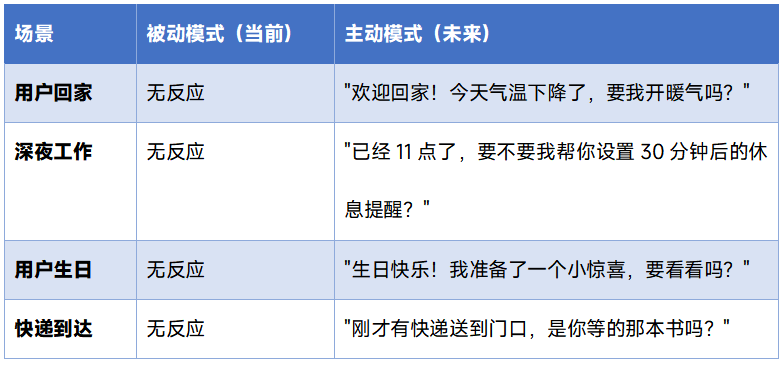

┌────────────────────────────────────────────────────┐│            当前系统：被动响应模式                    │└────────────────────────────────────────────────────┘检测到人脸 ──→ 跟踪人脸（固定行为）检测到食物 ──→ 点头（固定行为）检测到书本 ──→ 摇头（固定行为）

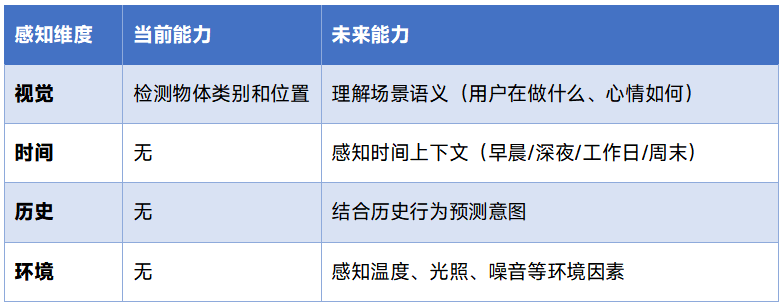

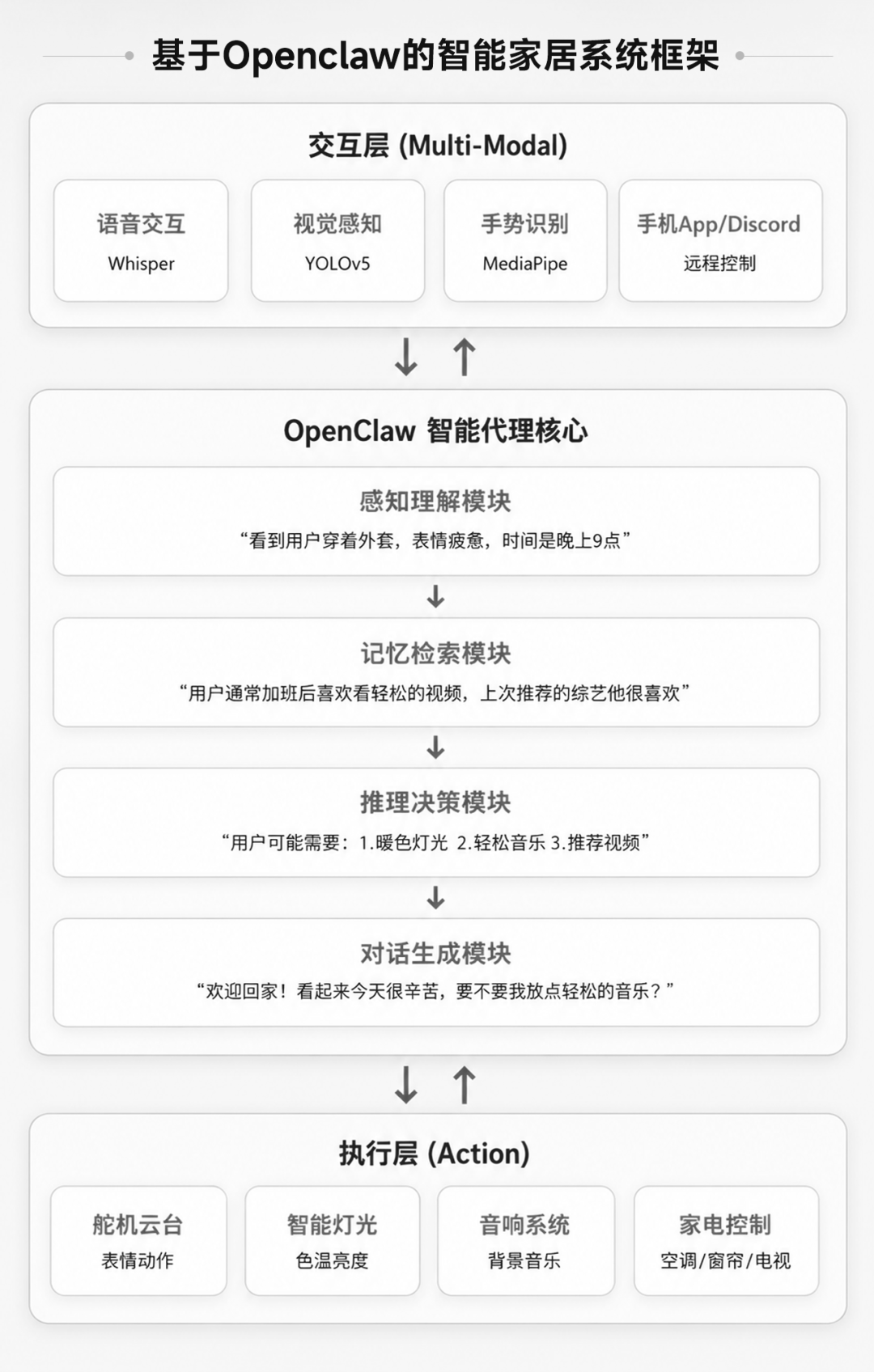

┌─────────────────────────────────────────────────────┐│                 未来系统：自主思考模式               │└─────────────────────────────────────────────────────┘场景：用户拿着一本书走进房间当前系统：检测到书 → 摇头（无意义）未来系统（OpenClaw 驱动）：┌──────────────────────────────────────────────────────┐│ 1. 感知层：检测到用户手持书籍                          ││ 2. 记忆层：回忆"用户最近在准备考试，经常晚上学习"       ││ 3. 推理层：判断"用户可能要开始学习了"                  ││ 4. 决策层：主动询问"要我帮你调暗灯光、播放白噪音吗？"   ││ 5. 学习层：记录用户反馈，优化下次建议                  │└──────────────────────────────────────────────────────┘

# 未来的场景理解示例class SceneUnderstanding:def analyze(self, visual_input, time_context, user_history):"""输入：视觉检测结果 + 时间 + 用户历史输出：场景语义理解"""# 示例推理过程# visual: 检测到用户 + 书籍 + 台灯亮着# time: 晚上 10:30# history: 用户最近一周每晚都在学习return {"scene": "夜间学习","user_state": "专注但可能疲劳","suggested_actions": ["30分钟后提醒休息","调整灯光至护眼模式","播放轻柔白噪音"],"confidence": 0.85}

[对话能力对比]

当前系统（无对话能力）：用户：[拿起书]系统：[摇头] （用户困惑：为什么摇头？）

未来系统（OpenClaw 驱动）：用户：[拿起书]系统：看到你拿起了《深度学习》，最近在学 AI 吗？用户：是啊，在准备面试系统：加油！需要我帮你计时做番茄钟吗？25分钟学习+5分钟休息用户：好啊系统：好的，我会在25分钟后提醒你休息。学习愉快！[调暗灯光，播放白噪音]

Phase 1: 基础集成├── 在 RK3576 上部署 OpenClaw 本地代理├── 实现视觉模块与 OpenClaw 的数据对接├── 添加基础语音输入/输出（Whisper + TTS）└── 验证基本的感知-理解-响应流程

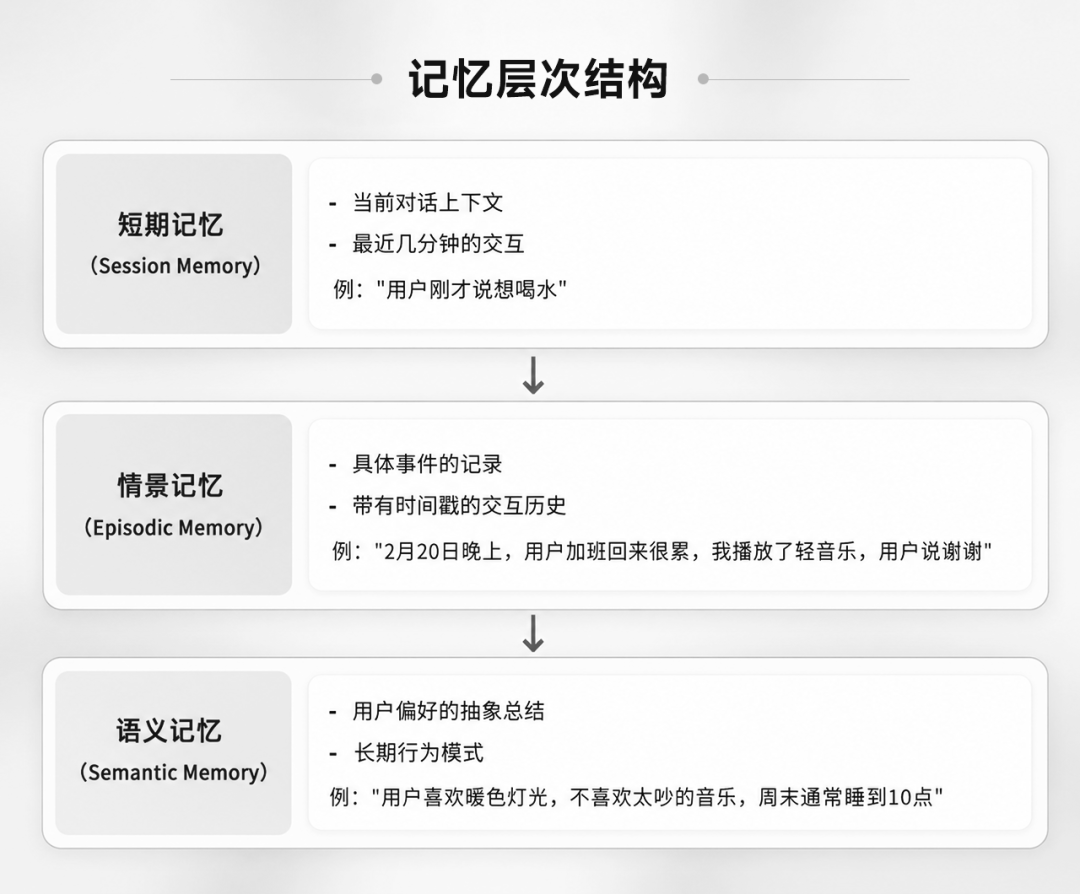

Phase 2: 记忆与个性化├── 实现用户偏好学习模块├── 构建情景记忆数据库├── 开发个性化推荐算法└── 添加多用户识别与切换

Phase 3: 主动服务├── 实现时间感知与日程理解├── 开发主动提醒与建议系统├── 集成更多智能家居设备└── 添加情感分析与关怀对话

Phase 4: 生态扩展├── 接入 Discord/微信等社交平台├── 支持多设备协同（手机、平板、PC）├── 开发技能商店，支持社区扩展└── 探索与其他 AI Agent 的协作

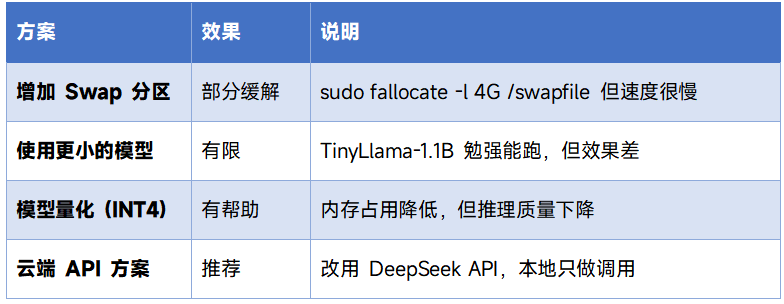

# 启动本地模型后$ python run_local_llm.pyLoading model...Killed    # 进程被 OOM Killer 终止# 查看系统日志$ dmesg | tail[xxx] Out of memory: Killed process xxx (python)

$ openclaw chat "你好"Error: Model not responding# 或者长时间无输出

# 1. 检查端口占用$ netstat -tlnp | grep 8080$ lsof -i :8080# 2. 配置 OpenClaw Gateway$ openclaw config set gateway.port 8081  # 更换端口$ openclaw config set model.provider "deepseek"$ openclaw config set model.api_key "your-api-key"# 3. 重启服务$ openclaw restart

gateway:host: "0.0.0.0"port: 8081model:provider: "deepseek"       # 使用 DeepSeek APIapi_key: "${DEEPSEEK_API_KEY}"model_name: "deepseek-chat"temperature: 0.7max_tokens: 2048

# 启动 OpenClaw 官方 Dashboard$ openclaw dashboard# 或指定端口$ openclaw dashboard --port 3000# 访问地址# http://<开发板IP>:3000

# 1. 获取 DeepSeek API Key# 访问 https://platform.deepseek.com 注册获取# 2. 设置环境变量export DEEPSEEK_API_KEY="sk-xxxxxxxxxxxxxxxx"# 3. 配置 OpenClaw 使用 DeepSeek$ openclaw config set model.provider "openai-compatible"$ openclaw config set model.base_url "https://api.deepseek.com/v1"$ openclaw config set model.api_key "$DEEPSEEK_API_KEY"$ openclaw config set model.model_name "deepseek-chat"# 4. 测试连接$ openclaw test-model

# 方法1：写入 .bashrcecho 'export DEEPSEEK_API_KEY="sk-xxx"' >> ~/.bashrcsource ~/.bashrc# 方法2：写入 OpenClaw 配置文件（推荐）# 直接在 ~/.openclaw/config.yaml 中写入 api_key# 方法3：使用 systemd 服务环境变量# /etc/systemd/system/openclaw.service[Service]Environment="DEEPSEEK_API_KEY=sk-xxx"

# 1. 创建 Discord Bot# 访问 https://discord.com/developers/applications# 创建 Application → 添加 Bot → 获取 Token# 2. 配置 OpenClaw Discord 连接$ openclaw config set discord.enabled true$ openclaw config set discord.token "YOUR_DISCORD_BOT_TOKEN"# 3. 启动 Discord 服务$ openclaw discord start# 4. 在 Discord 服务器中邀请 Bot# 使用 OAuth2 URL Generator 生成邀请链接
