全球极小面积0.7mm²！重新定义国产 MCU 微型化极限，打破进口芯片技术垄断

在电子工程领域，长期困于 "微型化必牺牲性能、高性能必伴随高成本、低成本必妥协可靠性" ，几乎成为了刻板思维，行业一直在追求"更小、更强、更省、更稳" 。近期行业内热议德某仪器发布全球最小 32 位 MCU M**M0C1104（1.38mm²），其 20 美分的批量单价被不少媒体视作医疗电子与消费硬件微型化的里程碑。然而，这一“全球最小”纪录说法并不属实、表述存在明显疏漏，国内领先半导体厂商航顺芯片早已量产新一代 32 位 MCU HK32F005。

它的封装面积压缩至 1mm²，在存储配置、算力、性价比维度实现全方位突破性进展，是名副其实的全球极小 32 位 MCU；如今航顺芯片以二十余年 MCU 深耕积淀经验，再度突破微型化边界，HK32F001 采用 WLCSP（晶圆级芯片尺寸封装）工艺，将封装面积进一步压缩到了 0.7mm²！相较海外竞品，这款芯片尺寸缩小50%，以专利级晶圆微型工艺覆盖全场景需求，打破进口芯片技术垄断，重新定义了国产 MCU 微型化极限。

一、航顺 HK32F001核心参数对标表：

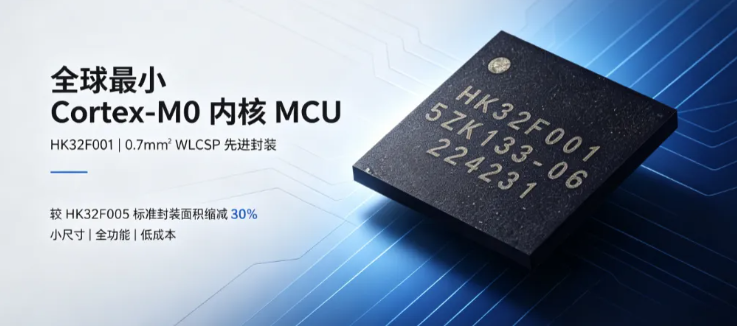

作为全球尺寸极小的 Cortex-M0 内核 MCU，HK32F001 此前已以极致晶圆尺寸重新定义通用型 32 位 MCU 的成本与集成度天花板。如今，航顺芯片引入WLCSP 先进封装技术，将封装面积从 1mm² 极限压缩至 0.7mm²—— 较 HK32F005 标准封装面积缩减整整 30%，彻底解决 "小尺寸、全功能、低成本" 的行业终极痛点。

WLCSP（Wafer Level Chip Scale Package）是一种在晶圆切割前完成全部封装流程的先进技术，其核心特征是封装尺寸与芯片本身尺寸近乎一致，实现了 "芯片即封装" 的极简设计理念。与传统封装需先切割芯片再单独封装不同，WLCSP 直接在整片晶圆上进行光刻、沉积、蚀刻、植球等工序，大幅简化生产流程，同时避免了封装过程中芯片的搬运损耗，显著提升生产效率与良率。WLCSP 封装体积、重量与传统 SOP/QFP 相比几乎可以忽略不计。

核心应用场景：

TWS 耳机周边、智能玩具、小家电触摸控制、智能家居微型传感节点、消费电子外设、遥控器、LED 照明驱动等大规模量产场景。

二、HK32F005：1mm² 微型 MCU，从标杆到跳板的国产替代基石。

航顺 HK32F005 早已以 1mm² 的超小封装尺寸，树立全球微型 MCU 领域真正的行业标杆。HK32F005 搭载 ARM Cortex-M0 内核，主频最高 48MHz，最大 Flash 为 32KB，最大 SRAM 为 4KB，存储、算力全面超越海外竞品，广泛应用于智能家居、消费电子、可穿戴设备等对尺寸与功耗有极致要求的场景。

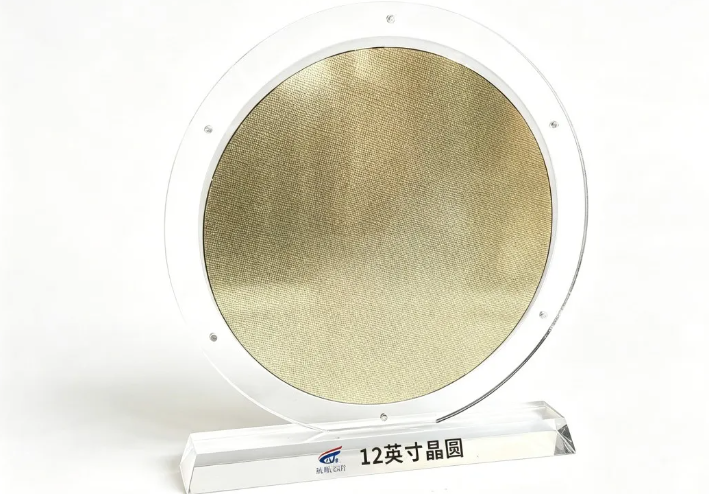

而 HK32F001 的 WLCSP 版本，正是在 HK32F005 成熟技术基础上，通过先进封装工艺实现了从 1mm² 到 0.7mm² 的 30% 面积跨越。这一跃迁不仅是数字的缩减，更是国产半导体封装能力从 "追赶到引领" 的标志性突破 ——0.7mm² 意味着在同等晶圆面积上可多切割 43% 的芯片裸片，直接转化为制造成本的断崖式下降与产能的显著提升。

三、双芯协同，构建微型 MCU 黄金矩阵

从 HK32F005 的 1mm² 标准微型封装到 HK32F001 的 0.7mm² WLCSP 极限封装，航顺构建了覆盖 "标准微型" 与 "极限微型" 的双层 MCU 产品矩阵。工程师可根据 PCB 空间、焊接工艺与成本预算灵活选型：HK32F005 适配常规 SMT 产线的中小型化设计；HK32F001 WLCSP 版本则面向 TWS 耳机、可穿戴医疗模组、微型传感标签等对空间有 "极限压缩" 需求的场景，在芝麻粒大小的封装内承载完整的 32 位控制算力。

两款产品均实现完全国产化设计、生产与供应链管控，彻底摆脱进口芯片断供风险，尺寸更小、性能更强、采购成本大幅降低，为国内电子产业提供稳定、可靠、高性价比的 MCU 核心方案。

方寸之间，算力无界方寸晶圆纳乾坤，极致算力破边界。0.7mm² 不是终点，而是国产芯崛起的全新起点。未来，航顺芯片将持续深耕微型化、高性能、高可靠 MCU 技术，以自主创新为刃，以极致工艺为基，在全球半导体舞台上刻下中国设计的坐标。从追赶者到引领者，航顺以每一颗更小、更强、更可靠的国产 MCU，打破海外厂商微型芯片技术与价格垄断，为万物互联时代注入澎湃的中国芯动力，助力中国电子产业向全球价值链更高端、更智能的巅峰稳步攀登。
