威世科技Vishay扩展ILHB系列车规级铁氧体磁珠,赋能更广泛的EMC降噪应用

发布时间:2026-07-14 阅读量:72 来源: 发布人: Liv

美国宾夕法尼亚MALVERN、中国上海 — 2026年7月13日 — 日前,威世科技(Vishay Intertechnology, Inc.,NYSE 股市代号:VSH)宣布,全面扩展其适用于大电流滤波的 ILHB 系列车规级多层片式铁氧体磁珠产品线。此次由 Vishay Dale 推出的器件升级,不仅显著提升了通流能力,还实现了封装尺寸的进一步缩小,并大幅拓宽了阻抗范围,旨在为更广泛的电磁兼容(EMC)降噪场景提供卓越支持。




突破性能瓶颈,实现小型化与大电流的完美融合


在电子系统日益复杂且追求极致紧凑的今天,如何在有限的PCB空间内实现大电流滤波一直是工程师面临的挑战。此次扩展后的 ILHB 系列交出了一份令人满意的答卷:

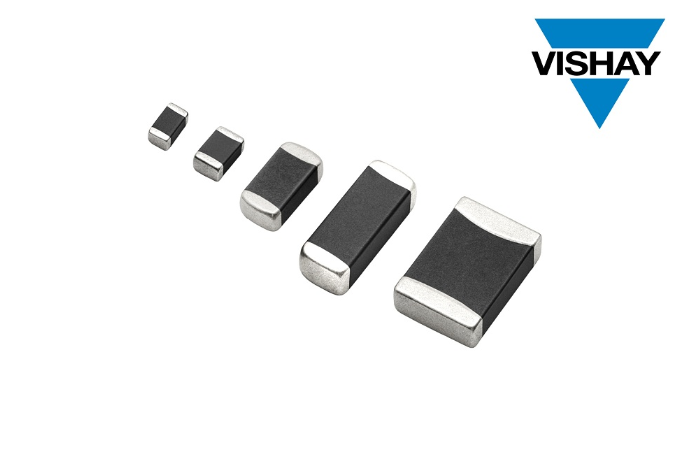

  • 丰富的封装选择:产品线现已涵盖 0402、0603、0805、1008 以及 1206 五种主流小型封装,满足不同空间限制的设计需求。

  • 卓越的电流与阻抗表现:额定电流高达 6A,阻抗值覆盖 10 Ω 至 2700 Ω 的宽广范围。

  • 性能翻倍:产品阵容扩充后,设计人员可以选用更小的封装器件来实现更大的通流能力;在同等封装尺寸和阻抗值下,其载流能力相比以往提高了两到三倍。


广泛适用,覆盖汽车与工业核心应用


经过在封装、额定电流及阻抗范围上的全面扩充,ILHB 系列铁氧体磁珠能够从容应对各种设备在大电流、高频及专用信号滤波方面的严苛需求。其应用版图已覆盖众多关键领域:


  • 汽车电子:车载配电与能源管理系统

  • 工业控制:工业自动化系统、家居和楼宇控制装置

  • 计算与通信:计算机及外设、通信基础设施

  • 其他领域:消费类设备、白色家电、医疗仪器、航空电子设备等


优化数据手册,简化工程师选型流程


为了进一步提升研发效率,Vishay 对 ILHB 系列产品的数据手册进行了深度优化。工程师无需再繁琐地查阅多张特性图表,即可快速、准确地预估磁珠在不同频率下的电气性能。

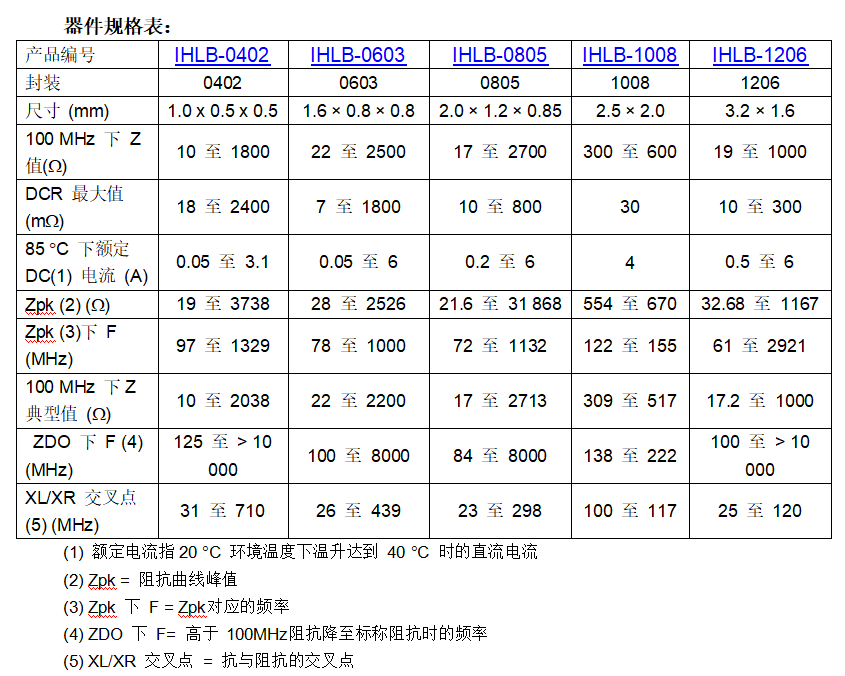

数据手册中新增的关键设计参数包括:


  • 阻抗峰值(Zpk)及其对应频率

  • 阻抗低于标称值以下的频率点

  • 电抗-电阻频率交叉点(X-R 交点)

这些直观的数据为电路设计提供了极大的便利,有效缩短了产品开发周期。


车规级品质,无惧严苛环境


作为面向高可靠性应用的产品,ILHB 系列器件在材料和工艺上同样精益求精:


  • 权威认证:全系产品均通过 AEC-Q200 车规级认证。

  • 优质材料:采用银质(Ag)内电极,外部镀层为铜(Cu)、镍(Ni)、锡(Sn),确保了优异的焊接性能和长期可靠性。

  • 宽温工作:工作温度范围宽达 -55 °C 至 +125 °C,足以应对各种极端环境。

  • 绿色环保:产品完全符合 RoHS 标准及 Vishay 绿色标准,且无卤素。



相关资讯

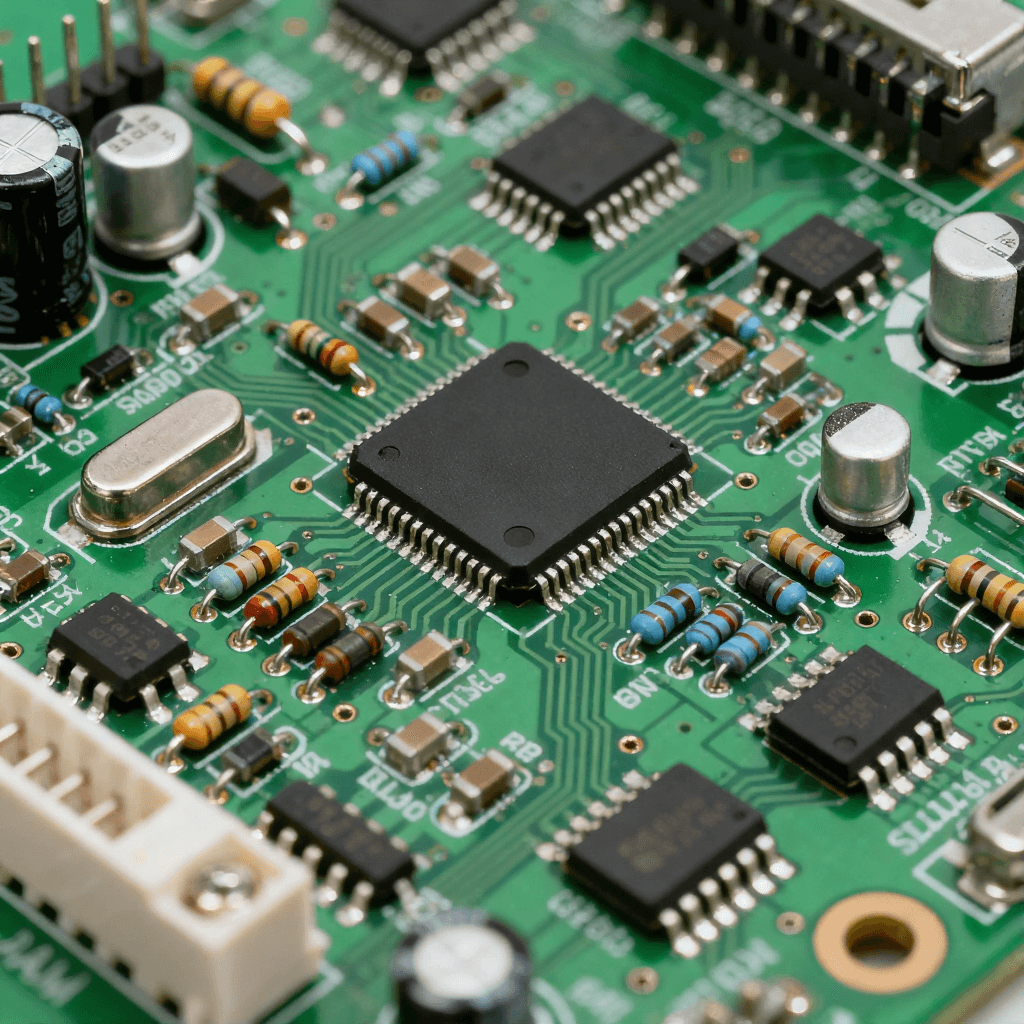

打破设计与制造的壁垒:DFM技术如何重塑PCB产业的底层逻辑
