攻克“工业母机”卡脖子难题：碳化硅衬底制备迈向大尺寸与国产化新阶段

碳化硅衬底制备加速突围：大尺寸量产与国产装备闭环成破局关键

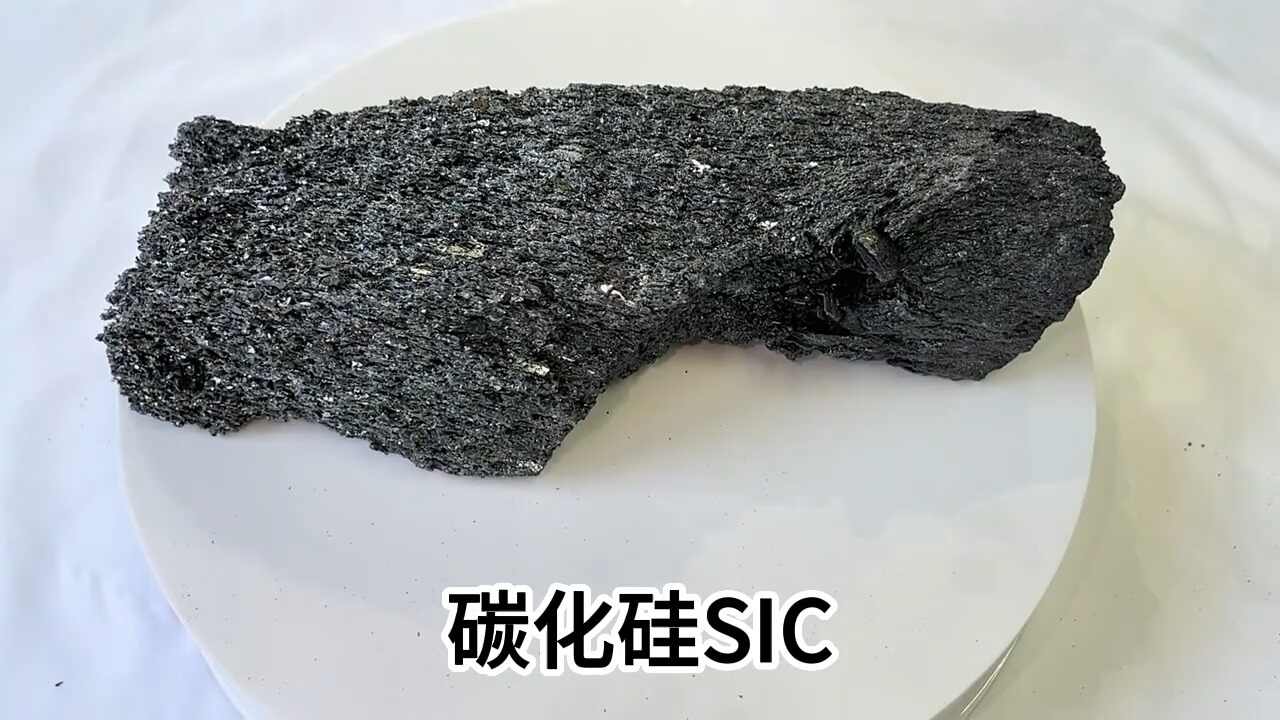

在第七届第三代半导体材料及装备发展研讨会上，核心装备国产化与材料量产迭代成为全场焦点。作为第三代半导体产业链中技术壁垒最高、成本占比最大（约占器件总成本的46%）的关键环节，碳化硅（SiC）衬底的制备工艺正迎来前所未有的技术攻坚与市场扩容。面对新能源汽车、光伏储能及AI算力基建的爆发式需求，国内产业界正加速推动衬底制备从“单点突破”迈向“大尺寸、高良率”的规模化量产新阶段。

大尺寸迭代提速，12英寸中试线贯通树立新标杆

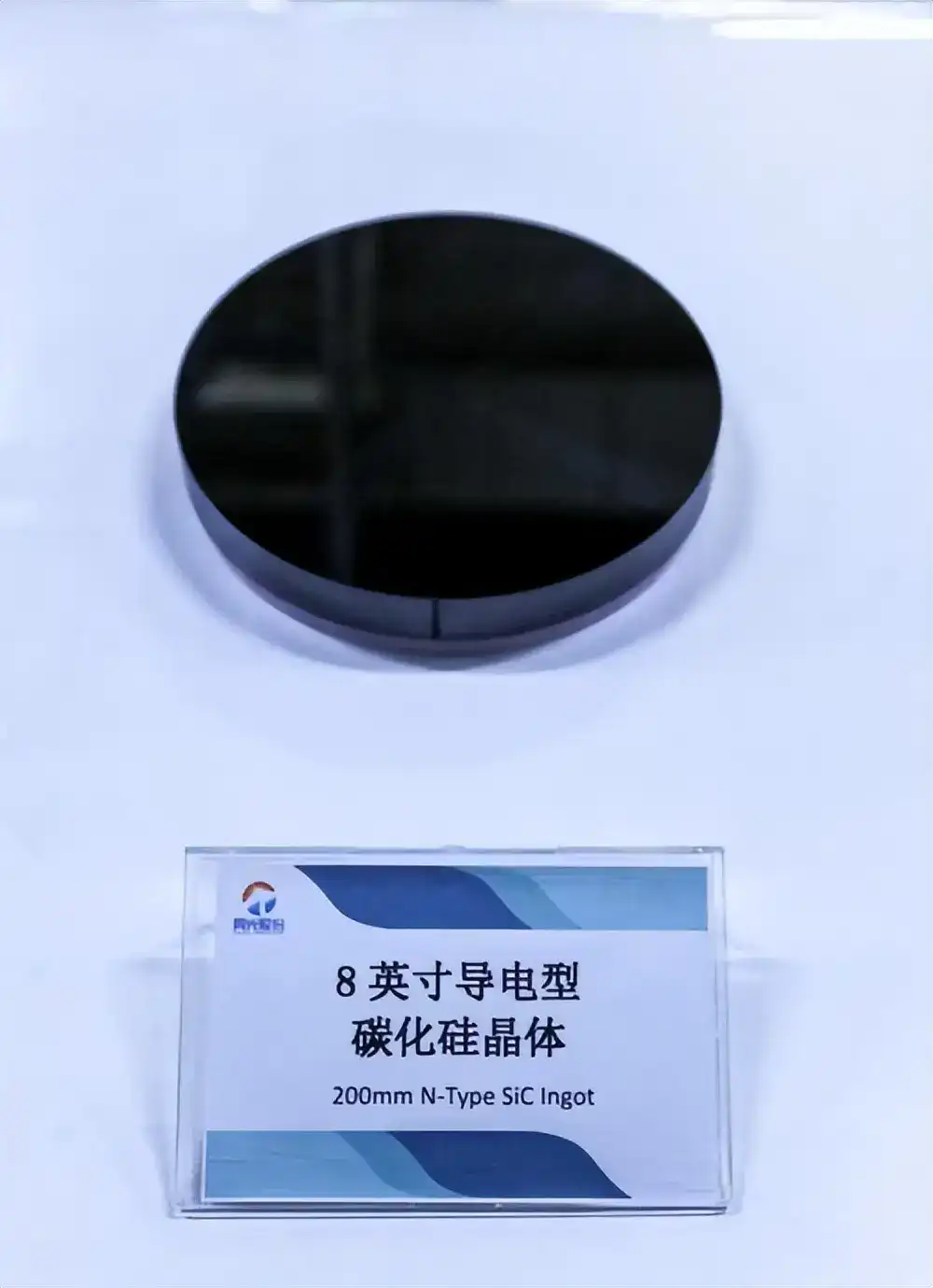

碳化硅衬底制备涉及原料合成、晶体生长、晶锭加工、切割、研磨抛光及清洗检测等数十道精密工序。随着下游对降本增效的迫切需求，衬底尺寸正加速从6英寸向8英寸乃至12英寸跨越。近期，国内领军企业晶盛机电宣布其首条12英寸碳化硅衬底加工中试线正式通线，实现了从晶体生长、切割、减薄、抛光到检测全流程设备的100%国产化与自主研发。这一突破不仅标志着国产SiC衬底技术从“并跑”向“领跑”迈进，更为解决大尺寸衬底加工中的翘曲度（WARP）、总厚度偏差（TTV）等核心参数控制难题提供了国产解决方案。与此同时，天岳先进等企业也已具备8英寸导电型衬底的量产能力，并成功打入国际知名车企供应链，展现出国产材料在全球市场的强劲竞争力。

装备自主化闭环，破解“卡脖子”与高成本困局

碳化硅材料硬度高、脆性大，传统砂浆线切割与机械抛光不仅耗时极长，且材料损耗极高。为打破这一瓶颈，国内设备厂商正通过技术迭代提升出片率与加工效率。例如，采用固定磨料的金刚线切割技术相比传统砂浆线切割，速度可提升5倍以上，出片率提高15%-20%；而新兴的激光剥离（LLO）技术则有望进一步减少衬底损伤与加工损耗。在晶体生长端，物理气相传输法（PVT）仍是主流，但国内企业正积极引入数字化仿真与人工智能优化算法，对高温密闭环境下的复杂变量进行多目标优化，大幅提升了长晶良率与研发速率。

迈向全球第一梯队，构建自主可控产业生态

当前，全球碳化硅衬底市场仍由Wolfspeed、Coherent等海外巨头主导高端份额，但国内企业凭借在长晶缺陷密度控制与大尺寸制备上的快速进步，正逐步缩小技术差距。随着“十五五”产业基础再造工程的推进，国内产业链上下游正通过搭建联合攻关联合体，打通从核心装备研发到材料量产验证的闭环。未来，随着12英寸产线的逐步量产与国产精密加工设备的全面渗透，中国碳化硅衬底产业将彻底摆脱关键装备受制于人的局面，为全球新能源与高端制造提供低成本、高质量的自主核心材料支撑。
