隐于方寸，稳在毫秒：YXC YSN8111 RTC方案赋能AI穿戴新体验

在智能穿戴设备加速迈向AI化、健康监测精细化的今天，硬件工程师们正经历着一场“螺蛳壳里做道场”的极限挑战。当传感器、射频天线与高密度电池将主板空间挤占殆尽时，系统底层的时序基准——RTC（实时时钟）往往成为被压缩的对象。然而，在AI穿戴时代，RTC已不再是边缘的“附属品”，而是决定设备能否实现“毫秒级极速唤醒”、保障“健康数据连续性”的核心枢纽。

面对这一架构演进，YXC扬兴科技以垂直整合的晶振产业链优势为底座，推出了专为AI穿戴打造的超低功耗内置晶振RTC——YSN8111。它不仅是一颗时钟芯片，更是穿戴设备实现“轻装上阵”的系统级解法。

从“分离”到“全集成”，释放寸土寸金的PCB空间

在传统的穿戴主板设计中，外置晶振及其匹配电容是出了名的“空间刺客”。更致命的是，在运动出汗、户外高湿等复杂场景下，外置晶振极易因受潮漏电而导致起振困难或频率跳变，进而引发蓝牙/Wi-Fi连接不稳、重传功耗激增。

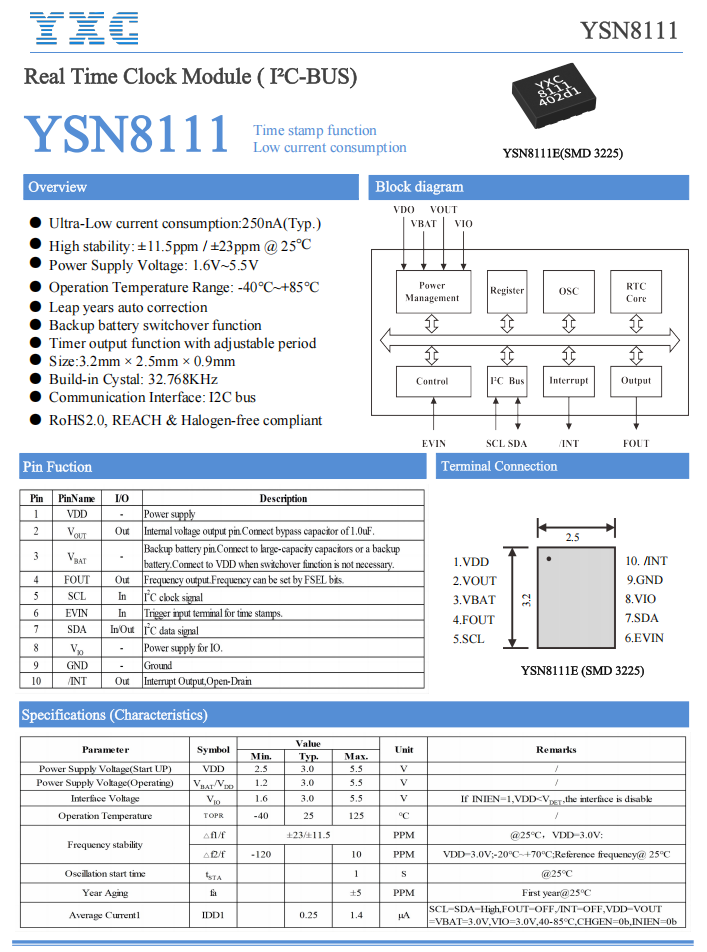

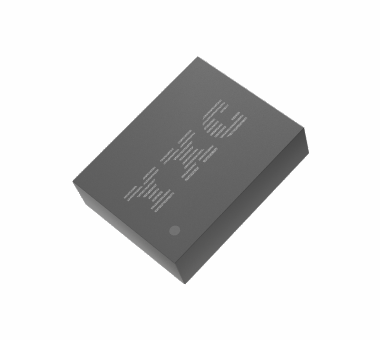

YSN8111通过底层架构创新，将32.768kHz高精度晶体直接封装于3.2mm×2.5mm×0.9mm的超小型3225 LGA封装内。这种“全集成”设计不仅免去了外接匹配电容的繁琐，大幅释放了PCB布局空间，其全密封结构更从根本上杜绝了受潮停振的隐患，让射频传输在复杂环境下依然稳健不掉线。

纳安级功耗管理，为AI算力“挤”出续航空间

AI穿戴设备频繁唤醒语音交互或图像处理，传统方案在主电池耗尽后往往无法守护时间，导致健康数据失效。YSN8111将典型工作电流压低至业界领先的250nA。这意味着，在300mAh的智能手表中，RTC全年的耗电量仅占电池总容量的不到1%。

更为巧妙的是，YSN8111支持1.2V至5.5V的宽范围守时电压，并内置主备电无缝切换电路。当主电源掉电时，它能以极低的电流持续计时，确保时间刻度连续不间断。这不仅避免了更换电池后的重新校时，更为SoC的毫秒级极速启振提供了稳定的时间基准，显著压减了待机及瞬时功耗。

全场景赋能，构建“选择-应用-优化”闭环

从智能手环的睡眠监测，到智能眼镜的语音交互，YSN8111以其极致的低功耗与高集成度，精准适配了新一代极低功耗SoC的需求。依托YXC扬兴科技经验丰富的FAE技术团队，客户不仅能获得从器件选型、应用电路设计到晶振匹配测试的全流程支持，更能通过其Pin-to-Pin兼容设计，轻松实现原有方案的升级与国产化替代。

在AI穿戴的赛道上，真正的竞争力往往隐藏在那些看不见的底层器件中。YXC YSN8111正以隐于方寸的体积、稳在毫秒的精度，为每一款智能穿戴产品的创新保驾护航。
