对标国际竞品：治精微ZJA3192运放实现全温域低失调电压突破

上海治精微电子有限公司（以下简称“治精微”）近日宣布推出全新36 V高精度低噪声轨到轨输入输出运算放大器ZJA3192。作为继5 V轨到轨精密放大器ZJA3216系列后的又一力作，ZJA3192成功将治精微的精密技术拓展至高压领域，旨在为工业控制、自动测试设备及仪器仪表等高端应用提供更具竞争力的信号链解决方案。

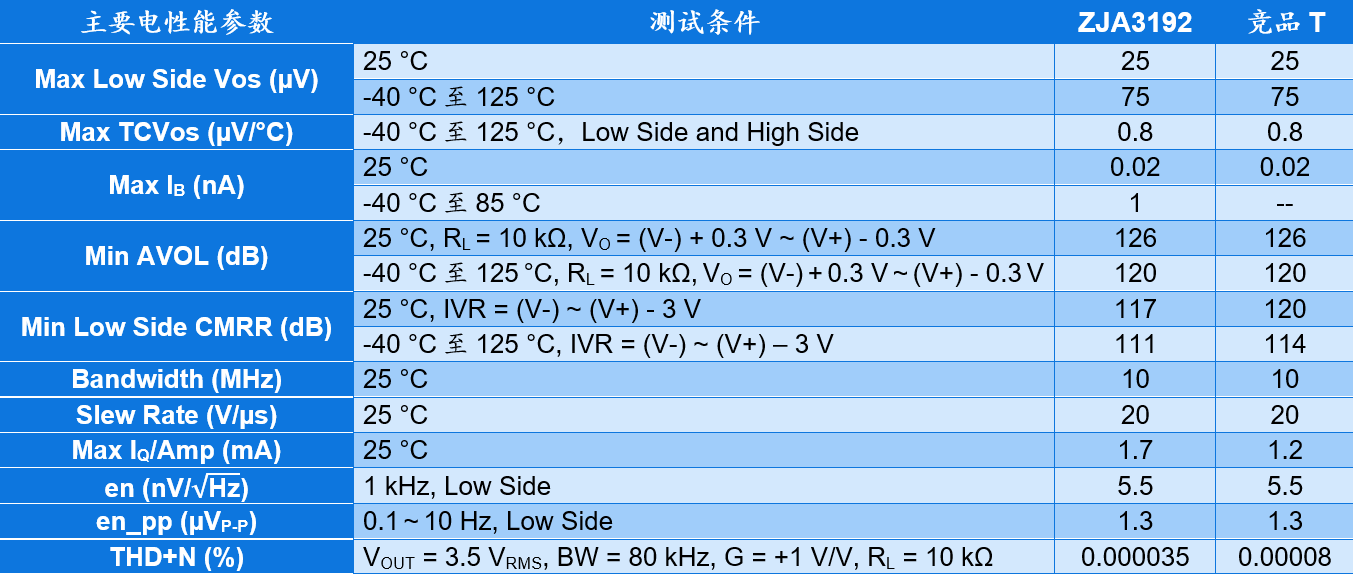

表1  ZJA3192和国际竞品在常温和全温范围内主要参数的比较

性能对标：高压与精密的平衡艺术

ZJA3192的供电电压范围为4.5 V至36 V，静态电流仅为1.7 mA/通道。该产品在保持优良直流精度的同时，提供了出色的交流性能，包括10 MHz的增益带宽积和20 V/µs的压摆率。这一组合实现了极短的建立时间（10 V输出阶跃响应的0.01%建立时间小于1.5 µs）和极低的动态失真，使其成为ADC输入驱动、DAC输出放大及精密电流检测的理想选择。

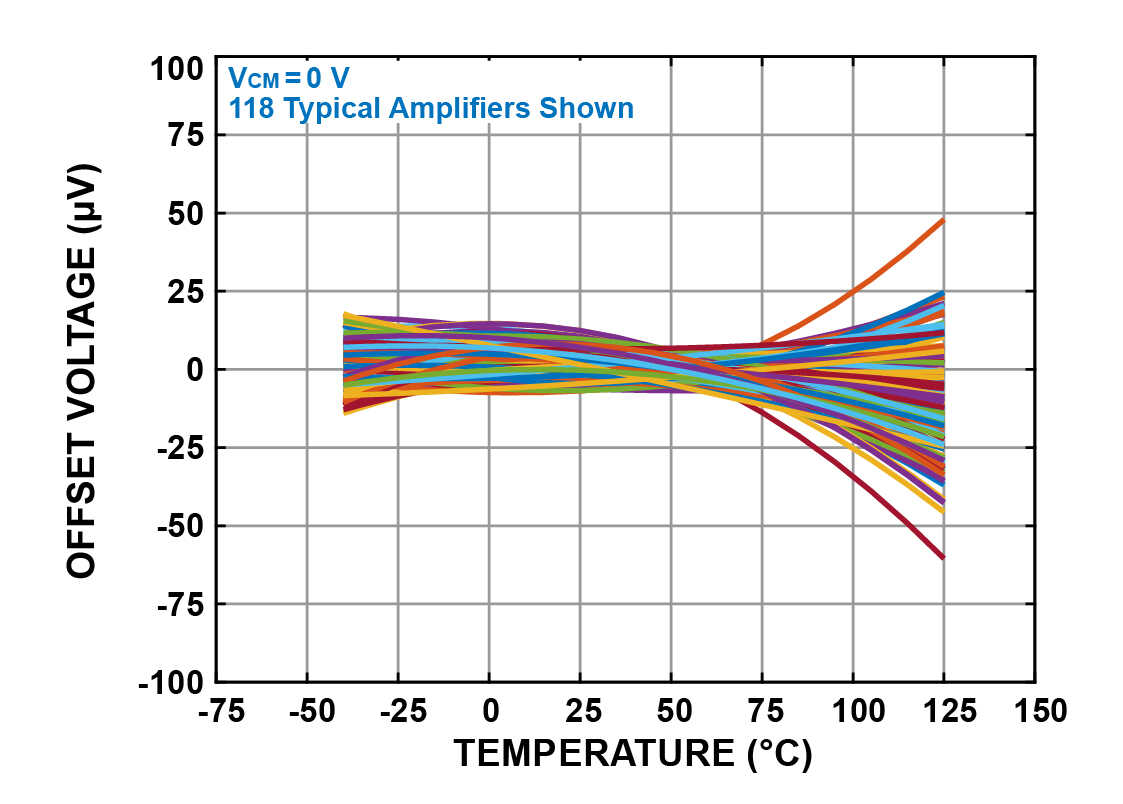

图1. 输入失调随温度的变化关系(低边)

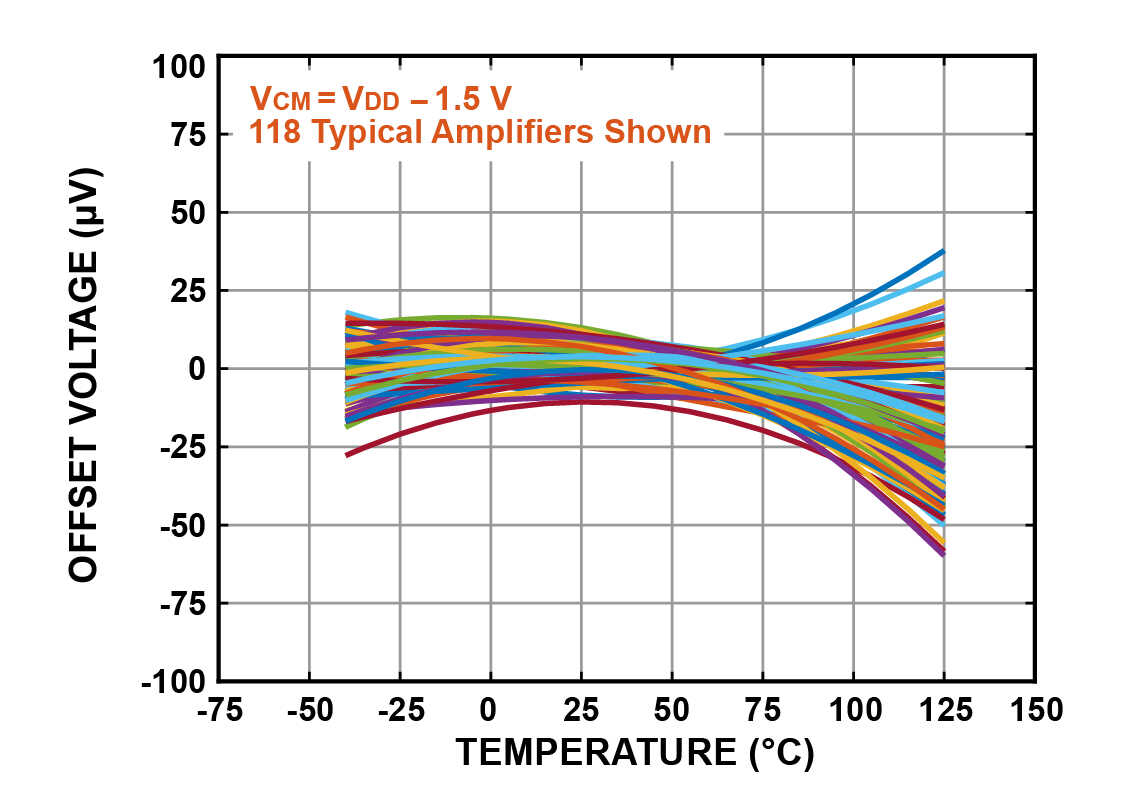

图2. 输入失调随温度的变化关系(高边)

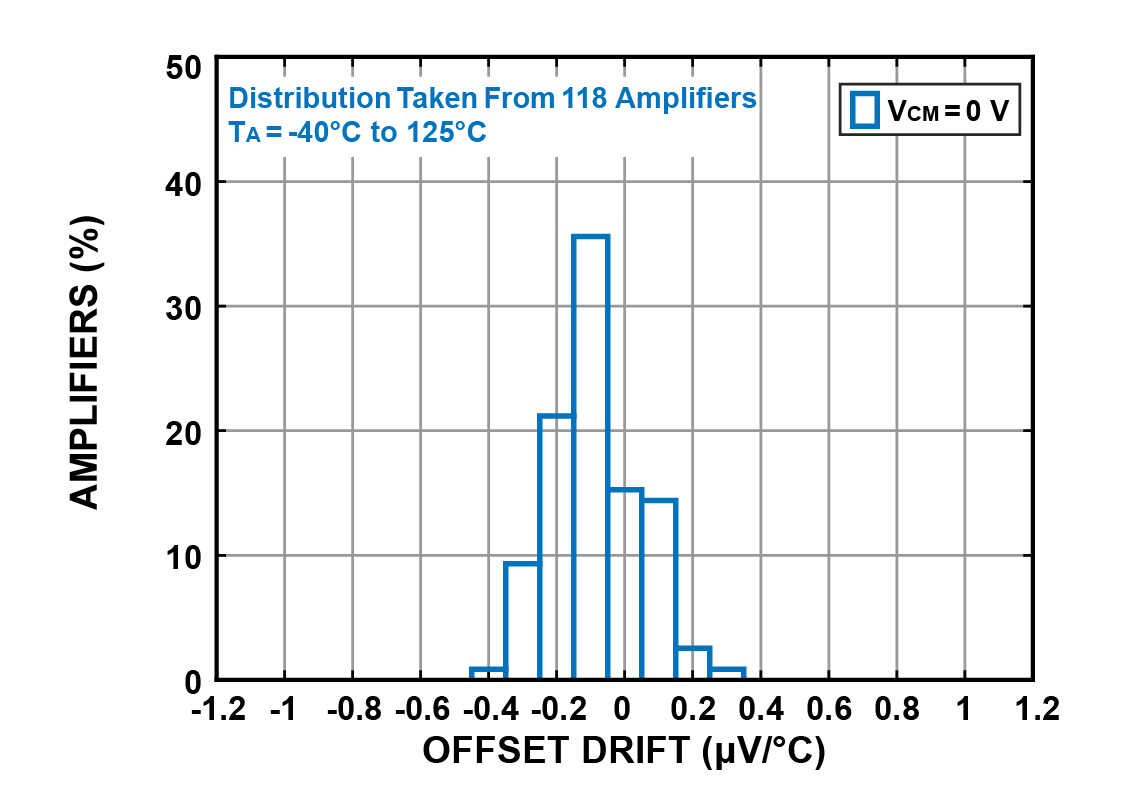

图3. 输入失调温漂的分布(低边)

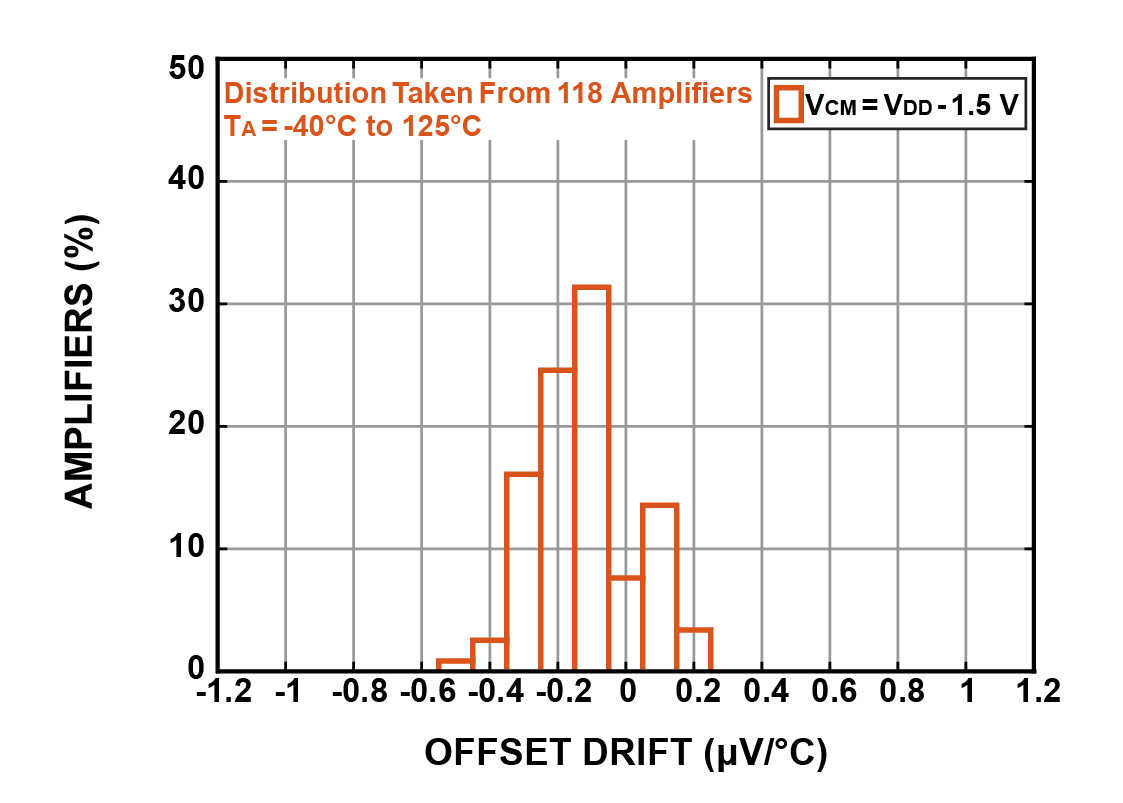

图4. 输入失调温漂的分布(高边)

在封装方面，ZJA3192采用业界通用的SOIC-8和MSOP-8形式，支持客户在现有解决方案中进行快速替换（Pin-to-Pin兼容），无需修改软硬件即可获得性能提升。表1展示了ZJA3192与国际竞品在常温及全温范围内主要技术指标的对比，显示出其在高压精密领域的竞争优势。

技术突破：攻克轨到轨输入失调难题

实现轨到轨输入放大器在整个输入范围内保持一致且优良的失调电压，一直是模拟芯片设计的技术挑战。治精微通过专利技术和设计优化，在ZJA3192上取得了显著突破。

• 全温域高精度：在整个输入范围内，ZJA3192在常温下的失调电压优于25 µV，在-40 ℃至125 ℃的宽温度范围内优于75 µV，温漂优于0.8 µV/℃。

• 消除校准需求：这一优异的精度表现极大方便了系统设计，在很大程度上免除了系统级失调电压校准的需求，降低了终端产品的生产测试成本。

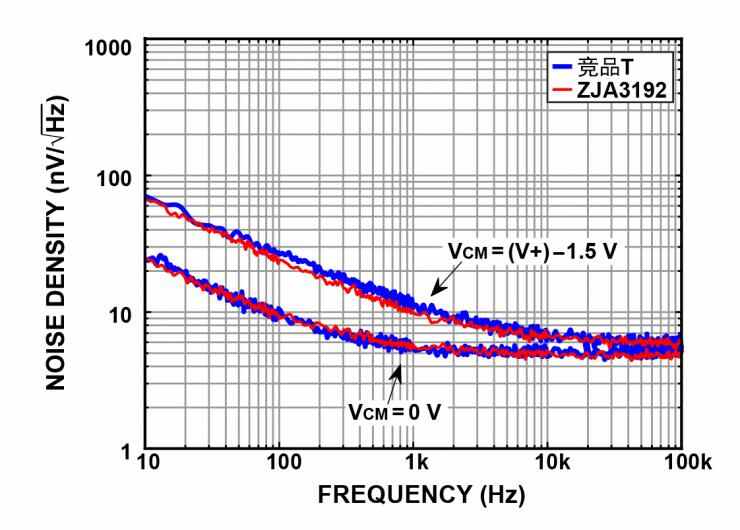

图6. 输入电压噪声谱(低边和高边)

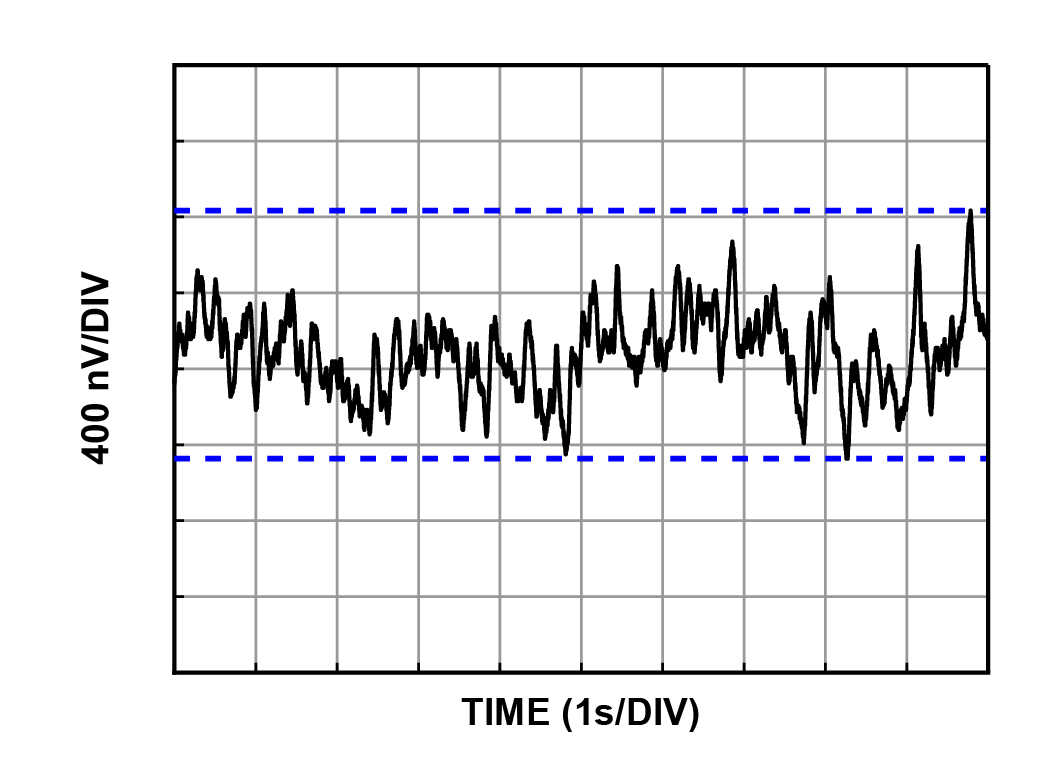

图5. 0.1 Hz~10 Hz输入电压噪声

核心特性：低噪、高阻与高线性度

ZJA3192系列产品在噪声、输入阻抗和线性度方面均表现出色，具体特点如下：

• 低噪声保证灵敏度：0.1~10 Hz噪声为1.3 µVP-P，1 kHz噪声为5.5 nV/√Hz。结合10 MHz带宽，能够为高精度传感器提供优异的灵敏度，适用于光电转换跨阻放大等微弱信号处理场景。

• 高输入阻抗：常温下输入偏置电流典型值仅为5 pA（最大值20 pA），在-40 ℃至85 ℃范围内优于1 nA。这使其能够轻松应对高源阻抗场合，特别适合光电二极管放大电路。

•

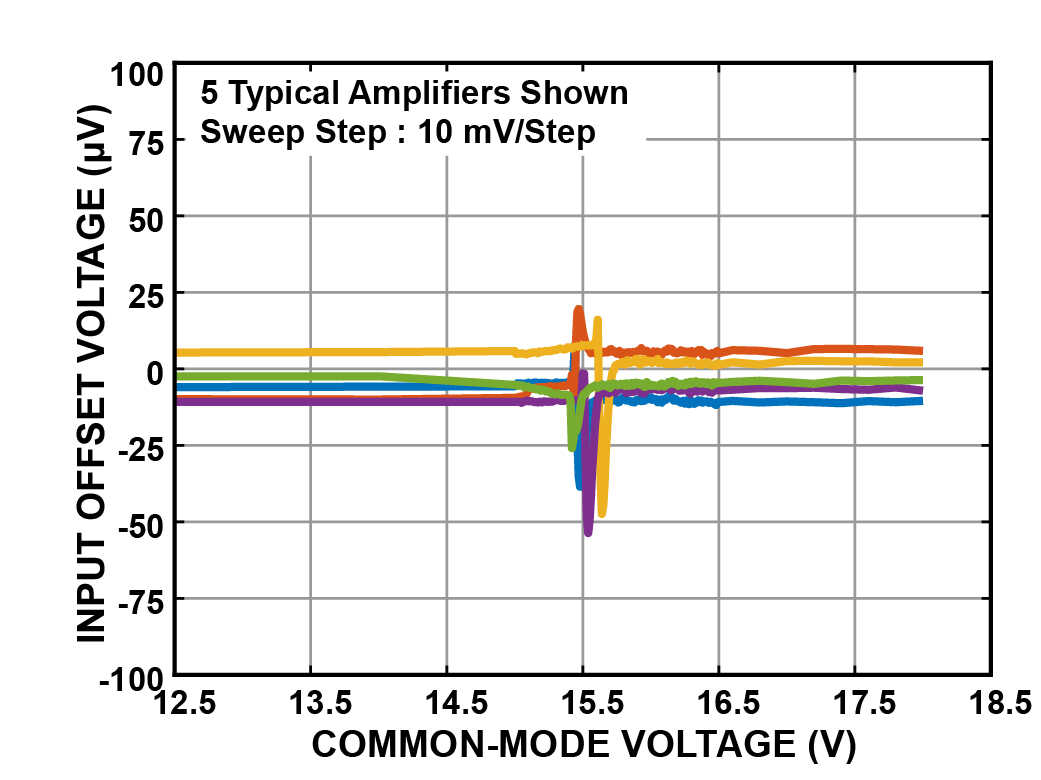

• 图7. 输入失调电压随输入电压的变化关系(交越处)


• 高线性度：ZJA3192在整个音频范围和输出幅度内均表现出卓越的线性度，THD+N优于-120 dB，达到了专业音响级的水准。

• 容性负载驱动：具有优良的驱动特性，在闭环增益为+1时，即使驱动1 nF的容性负载也不会引起振荡，增强了系统设计的稳定性。

生态协同：构建完整精密信号链

ZJA3192的发布进一步完善了治精微的高性能信号链产品矩阵。作为全球少数能提供完整精密信号链芯片解决方案的供应商之一，治精微的产品线已涵盖：

• 数据转换器：ZJC2000/2400/2100系列ADC，ZJC2541/2508系列DAC。

• 接口与开关：ZJG4438/4408多路复用器，ZJG4469开关。

• 基准源与放大器：ZJR1000/1004基准源，ZJA3000/3600精密运放及仪表放大器。

ZJA3192将与上述产品紧密配合，更好地满足工业、汽车、通信及医疗客户对高精度信号处理系统的需求。
