2026 WAIC落下帷幕,国内AI算力产业的共识正发生清晰转向:单点参数竞赛逐渐退潮,超节点集群、全产业链自主可控与底层架构原始创新成为核心主线。在此背景下,首次参展的东方算芯凭借“高能效软件定义近存计算芯片DF1000”斩获大会最高荣誉SAIL奖。这座奖杯背后,指向了一条不依赖先进制程与既有生态的突围之路。
_650.png)
跟随者的困境:为何“对标追赶”触及天花板

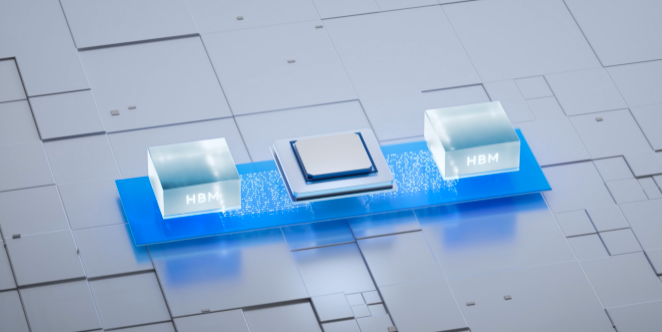

过去几年,国产AI芯片的主流打法是“对标追赶”GPGPU路线,但这建立在先进制程和HBM存储可获取的假设上。如今,这两块基石正同时松动:制程端,国内主流企业受限于实体清单与设备供给,14nm及以上成熟制程成为量产主力;存储端,HBM颗粒与先进封装由海外主导,断供风险高企,多数国产芯片只能退而求其次适配普通DDR,导致峰值算力被访存瓶颈死死摁住。此外,传统GPGPU硬件架构固化,为兼容多样化模型不得不堆砌算力核心,导致资源闲置。跟随式路线正变得越来越窄,这恰是架构创新型公司的窗口期。


DF1000的技术逻辑:两把钥匙破解结构性难题

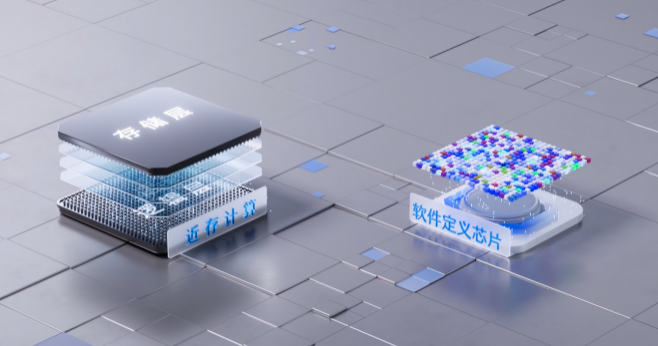

东方算芯针对上述痛点,给出了“软件定义可重构+3D堆叠近存计算”的解决方案:
其一,软件定义可重构架构解决“硬件改不动”。DF1000采用TensorTile作为核心调度单元,构建全异步数据流执行引擎。通过“空间并行+时分复用”模式,芯片可根据AI模型特性自动匹配最优传输通路,让硬件资源灵活复用。这种架构灵活性有效对冲了制程劣势,提升了14nm工艺下的有效算力密度。

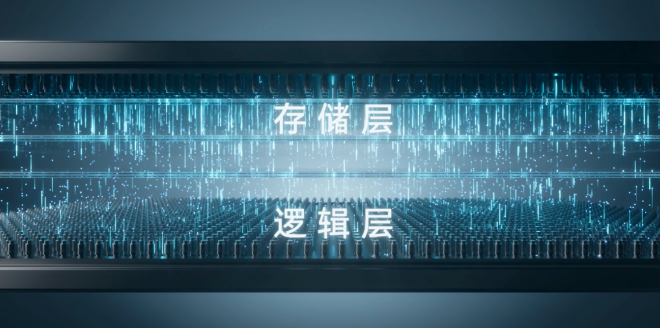

其二,3D混合键合近存计算解决“存不够”。DF1000采用Hybrid Bonding无凸点垂直互连技术,将逻辑计算层与DRAM存储层垂直堆叠,互连间距压缩至亚微米级。实测其访存带宽达6.4 TB/s(Scale-in),Scale-up互联带宽达900 GB/s,分别卡住了“单芯片能力”和“集群协同能力”两大瓶颈,从根本上缓解了存储墙与带宽墙痛点。
_747.png)
全球坐标系下的定位与商业化的真正考题
近存计算并非东方算芯独创,全球玩家均在布局,但尚未跑出规模化商用案例。DF1000面对的不是追赶已验证路径,而是与全球同行共同趟出工程化可行性。
从商业竞争看,AI芯片是“芯片+软件+生态”的系统级比拼。DF1000脱离CUDA体系,采用自主软件架构,尽管已兼容PyTorch等主流框架,但企业用户仍需基于自研体系完成模型重构与算子优化。相比国际巨头百万级的开发者生态,东方算芯的软件生态仍处于起步阶段。当前政企客户在选型时更看重落地案例与稳定性,DF1000的大规模商业交付尚处起步阶段,市场高度关注其智算中心的实际落地进展。
结语:架构换道,换的是长期主义赛道
DF1000验证了在成熟制程下,通过架构创新与存储优化可实现高端算力的自主可控输出,为国产算力突破封锁提供了可行路径。但芯片峰值算力只是起点,规模化商用考验的是工程化能力、量产成本与软件生态。东方算芯选择了一条更难但更具长期价值的路。这场“架构换道”的赌局已走完“做出来”的第一步,接下来更难的一步,是验证“可以规模化、可持续地做下去”。答案不在参数表里,而在未来真实客户的复购率与产业链的协同速度中。
