工业级晶振选型全指南：从温度耐受到品类边界的深度解析

  晶振是电子系统的“心跳”，为整个系统提供精确的时钟基准。在消费电子领域，晶振选型相对宽松——频率稳定度放宽至±50ppm甚至±100ppm也能凑合用。但工业领域使用场景完全不同，工厂车间的高温、机床加工的强振动、变频器带来的电磁干扰、偏远传感器数年的免维护运行等等这些严苛条件对晶振提出了更高的要求。

一、工业环境对晶振的硬性约束

消费级晶振标准温区仅 - 20℃~+70℃，频差宽松、抗震等级低、老化指标一般，仅适配室内恒温家电；工业设备环境严苛，必须满足以下基础门槛：

1. 温度耐受

基础工业标准：-40℃~+85℃(首推YSO110TR)；户外控制柜、变频器、新能源电控推荐超宽温 - 40℃~+105℃；高温冶炼、井下设备选用 - 40℃~+125℃规格(例如YSO150HT)。普通晶振在低温、高温频偏超过芯片接受范围，直接导致总线通信失败。

2. 机械可靠性

车间电机、流水线持续振动，要求晶振抗振动、抗冲击；抗振性不足的晶振会出现频率跳变，导致控制精度下降甚至系统失控。

3. 长期稳定性（低老化）

工业设备服役 3~10 年，消费晶振年老化在±3ppm以内；工业级晶振通过高精度晶片研磨、真空镀银、应力释放工艺，工业级温补晶振首年老化可以控制在 ±1ppm以内(例如YSV531PT)，长期时序漂移很小。

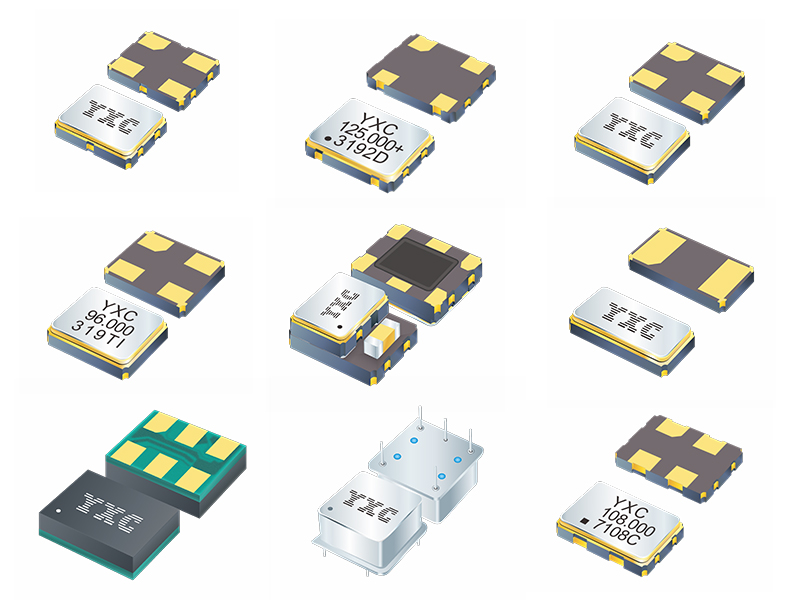

二、工业常用晶振品类及适用边界

1. 无源晶体谐振器（例如：YSX321SL,YSX211SL，YST310S等）

结构：仅石英晶片，无内置振荡电路，需 MCU 内置振荡电路 + 匹配负载电容起振

优势：成本低、功耗极小、供货稳定、封装选择丰富（2016/3225/5032）

工业适用场景： PLC 主控、工业传感器、RS485/CAN 总线、本地 RTC 计时、低功耗采集终端

参数选型标准：常温精度 ±10ppm，全温（-40~85℃）频差≤±20ppm；负载电容严格匹配 MCU 规格（6pF/8pF/12pF/20pF）

2. 普通有源振荡器（例如：YSO110TR,YSO230LR）

结构：内置完整振荡驱动电路，供电即输出标准时钟，无需外围匹配电容

优势：起振稳定、低抖动、降低硬件调试难度，不受 PCB 布线影响，通电就可以使用

工业适用场景：工业交换机 PHY 时钟、高速 ADC/DAC、FPGA 主控时钟、多节点同步设备

短板：无温度补偿，温漂大于 TCXO，不适合高精度户外设备。

3. 温补振荡器（例如YSO510TP,YSO511PJ）

结构：内置温度补偿网络，实时抵消晶片温漂特性

优势：全温稳定度 ±0.05~±5ppm，远超无源与普通有源，兼顾成本与精度

工业适用场景：户外工业网关、无线数传、定位采集设备、精密检测仪表、新能源充电桩通信单元

4. 恒温振荡器（OCXO）

结构：晶体置于恒温槽，恒定高温工作，不受外界温度影响

优势：稳定度达 ppb 级别，年老化极低

工业适用场景：计量校准仪器、高精度时频同步设备、工业基站、雷达测控；

缺点：功耗高、体积大、成本高，仅用于高端精密设备。

5. 可编程有源晶振（YSO690PR,YSO212PU）

差异化优势：单一硬件可通过程序改写输出频率，无需单独开片备料

解决行业痛点：传统晶振每个频率单独生产、交期 4 周，多型号样机开发、小批量多频次订单备货压力大，大幅缩短样品交付周期，缓解急单交付被动问题。

三、工业晶振选型逻辑：

1. 依据电路是否需要外部供电，划分无源晶振与有源晶振两大选型方向。

2. 选用无源晶振时，重点锁定基础关键参数：输出频率、封装规格、匹配负载电容、工作温度范围、温度稳定度；

3. 选用有源晶振时，优先根据系统对频率温漂的精度要求划分品类：通用有源晶振温度稳定度为几十 ppm；TCXO 温补晶振温漂控制在 0.05ppm~5ppm；OCXO 恒温晶振精度可达 ppb 级别。确定品类后，再匹配工作电压、封装、工作温度等通用参数。 针对工业特殊应用场景，若存在相位噪声、抗振动、耐冲击等严苛需求，在此基础上叠加对应专项性能指标筛选适配型号。

四、工业晶振选型常见问题 (FAQ)

① 工业设备如何确定晶振工作温度？

室内常规控制柜选用 -40℃~+85℃；户外控制柜与新能源电控推荐 -40℃~+105℃；高温冶炼与井下设备必须选用 -40℃~+125℃，防止极端频偏导致通信失败。

② 无源与有源晶振在工业中如何选择？

追求低成本与极低功耗且具备 MCU外置电路时，选用无源晶振。若需快速起振、低抖动且不受 PCB 布线影响，如工业交换机与 FPGA 主控，应选择有源振荡器或 TCXO。
