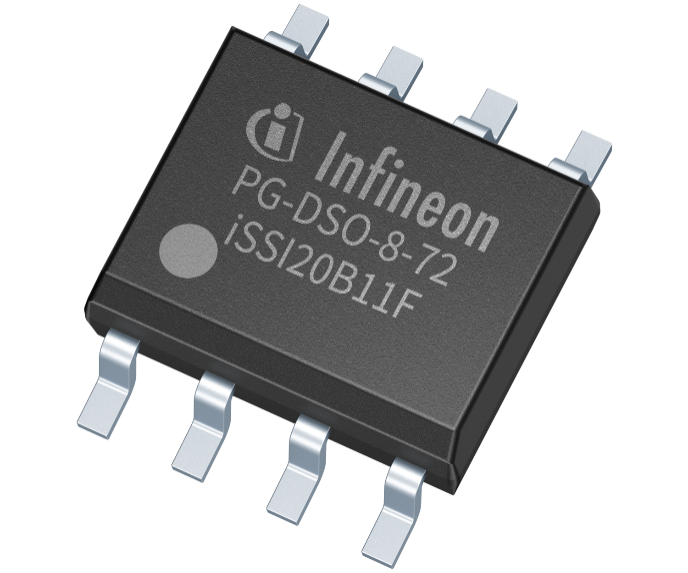

在工业自动化与物联网加速向高频、高可靠方向演进的背景下，传统光隔离器与机电继电器的性能瓶颈正日益凸显。为此，全球功率半导体巨头英飞凌正式推出全新ISSI20BxxF固态隔离器（SSI）系列，凭借专有的无芯变压器技术，将固态隔离方案精准导入过去由光隔离器（PVI）、光继电器（PVR）及机电继电器（EMR）主导的大批量应用场景。该系列采用与现有光耦相当的紧凑型PG-DSO-8 150 mil封装，不仅帮助设计人员在空间受限的PCB上实现无缝升级，更在输出驱动能力、系统级集成保护及功率开关选型灵活性上实现了全面超越。
英飞凌推出紧凑型ISSI20BxxF产品系列，进一步扩展固态隔离器产品组合
ISSI20BxxF系列基于英飞凌专有的无芯变压器技术打造，可通过隔离栅传输信号与能量，驱动外部功率开关，且无需配备额外的隔离栅极电源。相较于传统光隔离器方案，该方案具备更强的输出驱动能力，能够支持更广泛的外部功率开关器件。其集成保护功能包括过流保护、过温保护、故障快速关断及锁断等功能，可减少外围保护电路需求，提升系统稳定性。部分型号还支持动态米勒钳位与快速导通功能，能够满足对开关性能要求更为严苛的应用场景。
ISSI20BxxF系列包含ISSI20B02F、ISSI20B03F以及ISSI20B11F三款产品，均采用PG-DSO-8 150 mil封装。所有器件均具备3 kVrms隔离耐压能力、4 mm爬电距离，并通过了UL 1577认证，适用于根据相关安全标准采用基本绝缘即可满足要求的应用。作为对英飞凌此前推出的ISSI20RxxH和ISSI30RxxH系列的有力补充，新推出的ISSI20BxxF系列进一步扩展了其SSI产品线，适配各类需要更小占板面积的设计方案。
与机电继电器相比，基于SSI的固态继电器不存在机械磨损、触点弹跳与电弧故障，运行静音且使用寿命更长，这类优势在高频应用中愈发受到重视。
