高速通信低相噪时钟方案：YXC恒温晶振OCXO系列

现在的数据传输速度越来越快。

1G、10G、25G、100G，甚至800G、1.6T光通信都已经进入实际应用。

但数据跑得再快，也离不开一个东西——时钟。

可以把时钟理解成数据传输中的“发令枪”。

发令枪如果每次都准时响，数据就能按照节奏被准确采样；如果发令枪自己都在“抖”，接收端就可能在错误的时间点进行采样。

这就是时钟相位噪声（Phase Noise）和抖动（Jitter）对高速数据传输的影响。

相噪到底在“抖”什么？

理想情况下，时钟应该：

滴——滴——滴——滴……

每一个周期都非常准确。

但真实的振荡器并没有这么“听话”。

晶体、电路、电源、温度等因素都会让时钟的相位产生微小波动。

在频域里我们用相位噪声描述这种变化；

到了时域就表现为时钟抖动｡而高速数据系统最怕的就是这个“时间不准”｡

因为数据速率越高，一个Bit所占用的时间就越短。

当时钟抖动越来越大，采样点就会在数据眼图中不断“左右晃动”，最终导致：

眼图变窄 → 时序裕量下降 → 误码风险增加。

简单来说：

数据传输拼的是速度，而高速数据能不能稳定跑，时钟质量非常关键｡

OCXO 为什么适合做高品质时钟源？

这时候OCXO 就开始发挥作用了｡OCXO也就是恒温晶体振荡器｡它通过恒温控制让晶体工作在相对稳定的温度环境中从而降低温度变化对频率和稳定性的影响｡

但对于高性能系统来说OCXO 不仅要看“准不准”还要看一个重要指标：

相噪低不低｡

这也是YXC 恒温晶振产品的核心优势之一｡

YXC 恒温晶振：让时钟更“安静”

针对高稳定度、低相噪时钟应用，YXC 提供了多款恒温晶振产品。

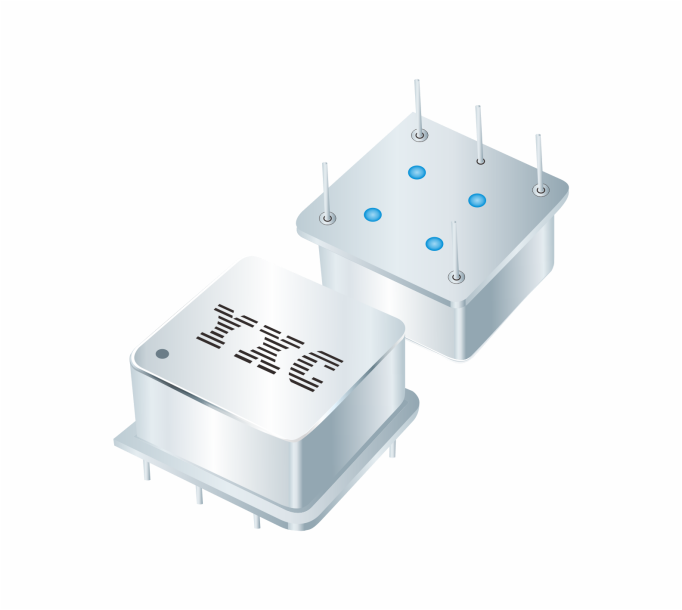

YOV2020DP: 性能与成本兼顾

典型参数：

● 频率：10 MHz / 100 MHz

● 温度稳定度：±3ppb

● 日老化：±0.5ppb

● 供电：5V/12V

● 1kHz 相位噪声：典型 -165 dBc/Hz

● 特点：高稳定度､  低相噪､  兼顾成本与交付

● YOV2020DP 系列采用 20×20mm 封装，主要面向通信、测试测量、频率基准等应用。

其中10MHz 是很多通信设备 ､ 仪器仪表以及高稳定度时钟系统常用的参考频率｡

而 100MHz 则可以满足部分高速数字及高性能时钟系统的需求｡

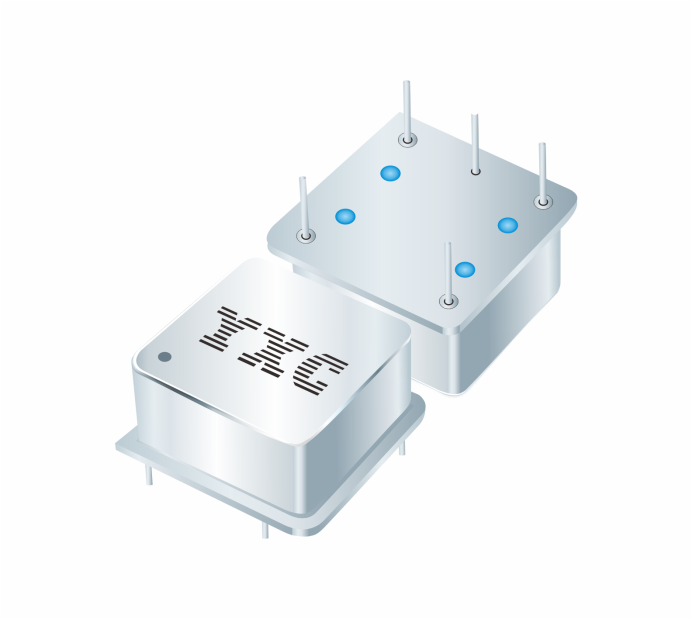

YOV2525DP: 面向低相噪应用

典型参数：

● 产品尺寸：25x25mm，

● 典型频率：10MHz/100MHz，

● 典型相噪：1 kHz Offset:  -160dBc/Hz

● 如果系统对时钟相噪提出更高要求可以关注 YXC 的 YOV2525DP 系列｡

该系列特别适合对时钟品质较为敏感的应用，例如：

HiFi 音频､ 高性能数字设备､ 测试测量以及其他低相噪时钟应用｡

对于 HiFi 来说低相噪时钟可以降低时钟本身的时间不确定性；

对于高速数据系统来说则可以帮助系统获得更加稳定的参考时钟｡

虽然应用不同但背后的逻辑其实一样：让时钟少一点“抖动”， 让系统多一点稳定｡

从 10MHz 到 100MHz, YXC 给系统提供稳定的“时间基准”

对于高速通信、数据中心、光通信、测试测量以及高端音频设备而言，时钟并不是一个简单的“频率发生器”。它更像整个系统的节拍器｡节拍越稳， 系统越容易跑得稳｡

YXC 恒温晶振系列覆盖不同尺寸､ 频率和性能需求 :

YOV2020DP

20 x20mm  | 10/100MHz| ±3ppb｜ 1 kHz 典型-165dBc/Hz

YOV2525DP

25x25mm | 10/100MHz | 1 kHz -160dBc/Hz

从通信设备到测试仪器从高速数据传输到 HiFi 音频YXC 持续提供稳定､ 低相噪的恒温时钟解决方案｡

数据可以越来越快，但时钟必须足够稳定｡

YXC 恒温晶振，让每一个时钟周期，都更可靠｡
