对于多个伺服轴需要同时协调运动的场景，EtherCAT分布式时钟能够实现高精度同步，非常适合机器人多关节联动。但传统工业设备布线空间充裕，而机器人关节内部空间有限，线束还要随着机械结构反复运动，通信线束的体积、重量和装配复杂度提高了机器人系统的设计难度。
在此背景下，我爱方案网推荐先楫 T1机器人关节方案，采用 T1 单对线通信设计，将EtherCAT数据通信简化到一对双绞线，也就是2根线。看起来只是少了2根线，背后的价值却十分直接：“线束更少，关节更容易做小；连接更简单，整机布线更容易；线束重量降低，也有利于机器人轻量化。”
同时，方案提供原理图、BOM、软件源码及配套开发工具，帮助客户快速完成方案验证与产品开发，加速机器人关节产品的导入和量产。
扫码可申请免费样片以及获取方案demo资料
先楫HPM6E80 T1 机器人关节方案
该方案基于 HPM6E80 高性能 MCU 打造，集成电机控制、编码器反馈、温度检测及 EtherCAT 通信等核心功能，创新采用仅需 2 根线的 EtherCAT 通信方案，实现机器人关节内部通信与控制的高度集成。
通过减少关节内部线束数量和布线空间，T1 方案可有效降低线束重量及装配、维护复杂度，满足机器人多关节高速、实时、同步控制需求，为机器人关节的轻量化、模块化和快速量产提供新的解决方案。
方案开源V0版本的软硬件设计文档与代码，帮助客户加快机器人关节从T1方案到量产的进程。

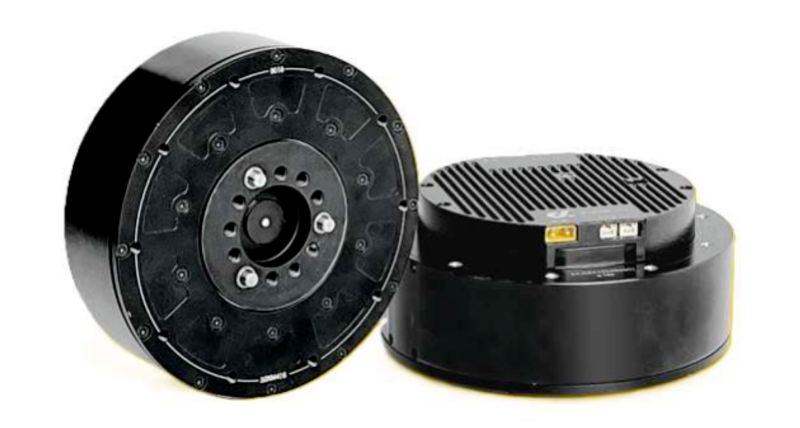

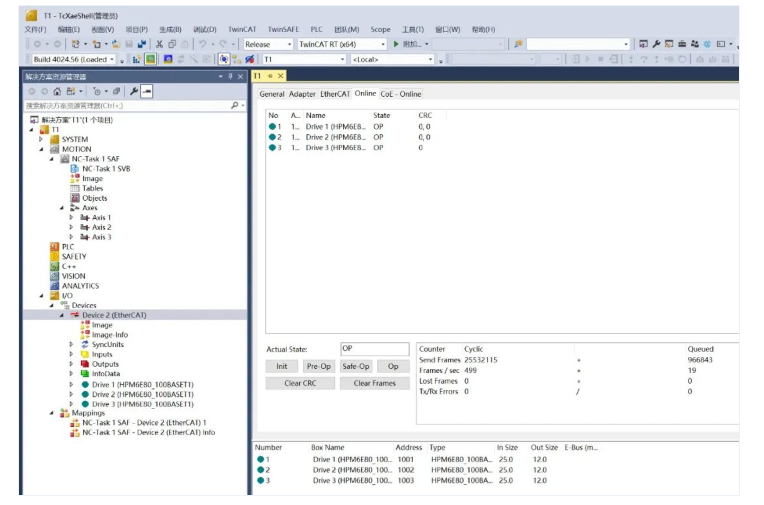

（T1关节方案连续运行14小时零丢包）
该产品将机器人关节所需的关键控制环节集成到同一套方案设计中，对于机器人开发团队而言，这意味着不必再从零开始完成MCU选型、EtherCAT通信、电机控制和硬件设计，可以直接基于经过验证的方案进行二次开发。
方案规格：
驱动输入电压: DC20≤Vin≤DC36V
电流环频率: 16KHz
速度环频率: 8KHz
位置环频率: 2KHz
CiA402协议: CSP、CSV

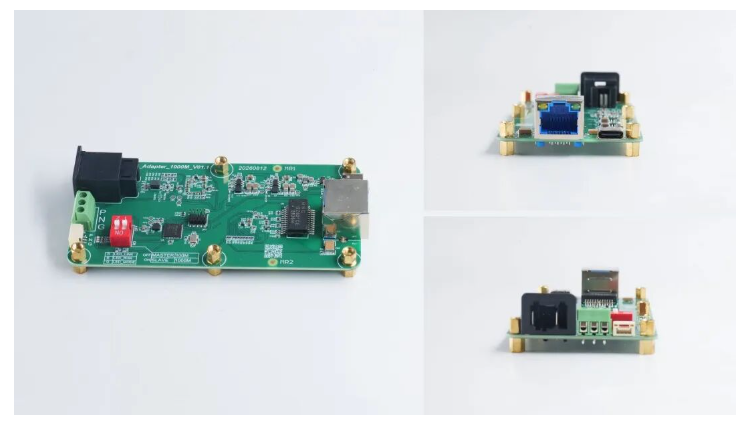

方案还提供配套的 RJ45-T1以太网转换器，方便开发人员连接现有的EtherCAT主站，无需再额外配置转换工具即可使用。
RJ45-T1 以太网转换器 输入 RJ45标准插座 (支持100Mbps/1000Mbps，Master/Slave拨码配置) 输出 MATEnet 车载T1专用插座 3P 凤凰端子 T1 关节JST连接器
更多优质关节驱动方案推荐：
GD32H7机器人GaN关节驱动解决方案

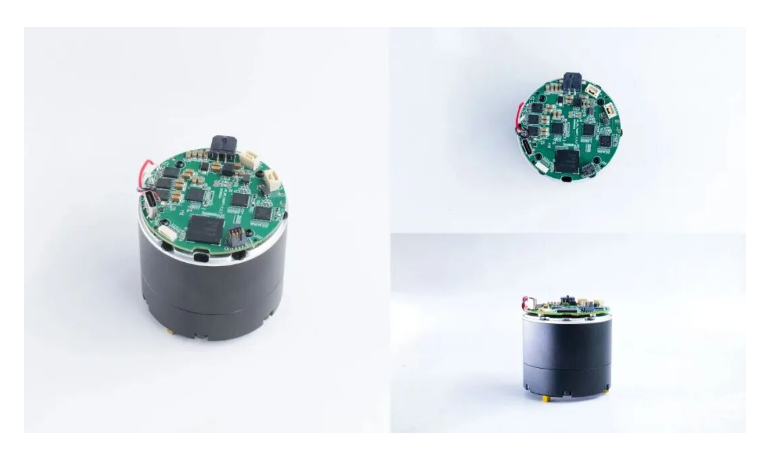

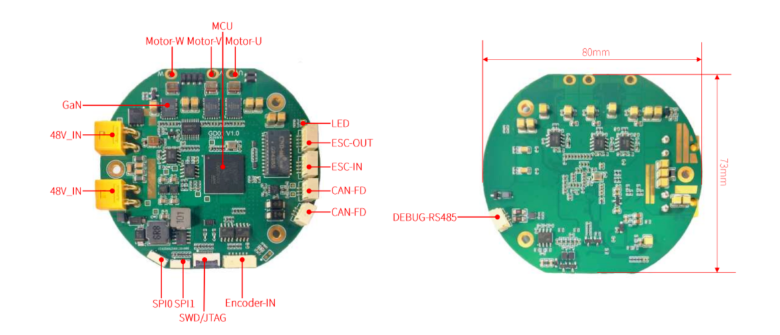

本方案以GD32H75EYMJ7为核心控制单元，搭配GaN驱动芯片及高集成度的外围硬件，融合先进的控制算法，打造出兼具高性能与实用性的机器人关节驱动方案，核心优势体现在以下方面：
高速低损GaN驱动：采用专业GaN驱动设计，死区时间低至200ns，PWM开关频率可达 100KHz，相比传统硅基驱动，大幅降低开关损耗，提升能效的同时，让电机运转响应更迅速。
智能精准电机控制：支持电机参数一键整定，三环PID控制增益可自动计算，无需人工繁琐调试，实现对电机的高精度闭环控制，保障机器人关节运动的平稳性与精准度。
高集成硬件接口：方案集成丰富的工业级接口，包含CAN FD、RS485/422、双路16bit磁编接口（SPI、多摩川BISS-C），还集成ETherCAT从站+2个百兆PHY，满足工业机器人多协议、高实时性的通信与传感需求。
稳定的电源系统：搭建48V宽压输入的多级电源转换架构，通过SY8502FCC DCDC、GD30LD1002 LDO等器件，实现5V、3.3V、0.9V等多电压精准供电，为核心MCU与外围器件提供稳定的电源保障。
专业的信号采样与处理：配备四路采样电阻，搭配GD30IN240A运放与专用比较器，实现电机电流、电压等关键信号的高精度采集与快速处理，为电机控制提供精准的反馈数据。
多维度调试与开发支持：预留SWD/JTAG调试接口、DEBUG-RS485接口，搭配专属上位机调试软件，同时提供完善的硬件设计资料与软件工程适配包，大幅降低开发与调试成本。

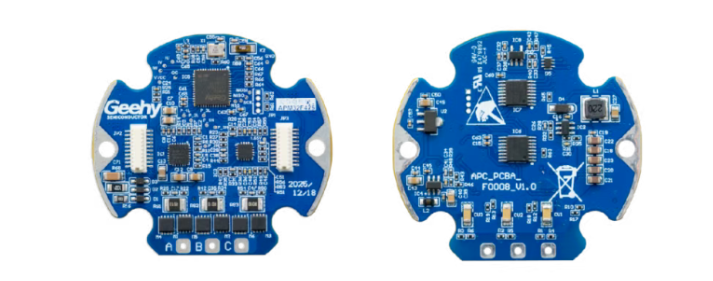

方案深度整合主控、位置检测（支持双磁编码器）、FOC 算法引擎、高精度磁编码解码单元、电流/电压采样、PWM生成、CAN通信、功率驱动与安全保护等全功能模块，同时兼顾性能、集成度与性价比，完美适配关节伺服模组小型化、轻量化、高精度部署，满足规模化量产的低成本与稳定性需求。
方案优势：
1、架构革新、精准控制：采用通用伺服设计架构，支持位置、速度、力矩等控制模式；内置双磁编码器及校准算法，有效消除位置检测误差，优化系统运行稳定性；
2、主控+驱动协同提效：APM32F425（主频240MHz，20-24μs中断响应）高算力，可大幅提升电流环控制频率；GHD3440匹配主控PWM输出信号，显著缩短系统响应时间，满足机器人关节高速精准运动控制需求；
3、高速通信、组网便捷：支持1Mbps的CAN通讯，轻松实现多台设备组网运行，兼容多数关节伺服的通信需求；
4、高效调试、快速落地：支持PC上位机调试，可执行参数修改与保存，三环PID调试，JOG试运行，示波器等功能，有助于工程师快速上手、高效开发；
5、方案配套方案规格书、原理图、软件工程说明、上位机控制概要等技术文档资料可交付

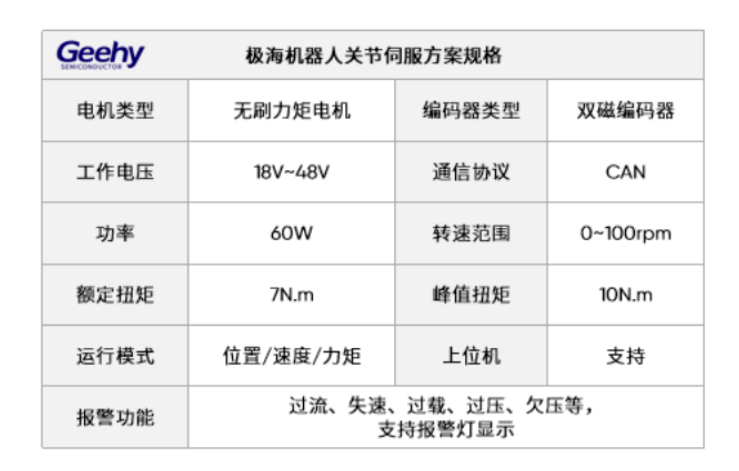

方案规格：
