三款主流电动工具方案对比：极海、STM32、小华HC32M140

在电动工具无绳化、高功率密度化的行业趋势下，传统分立元件方案因外围器件繁多、PCB走线复杂、系统调试难度大，板子小不了，BOM成本也下不来。

针对这一行业痛点，我爱方案网推荐极海G32M3114无感方波电动工具参考方案，采用高集成SoC架构，可有效优化PCB面积并降低BOM成本；支持无感方波和IPD控制，大幅提升启动力矩；支持灵活的脉宽调节，可完美适配各类规格电机。

扫码可申请免费样片或方案Demo、产品技术规格书

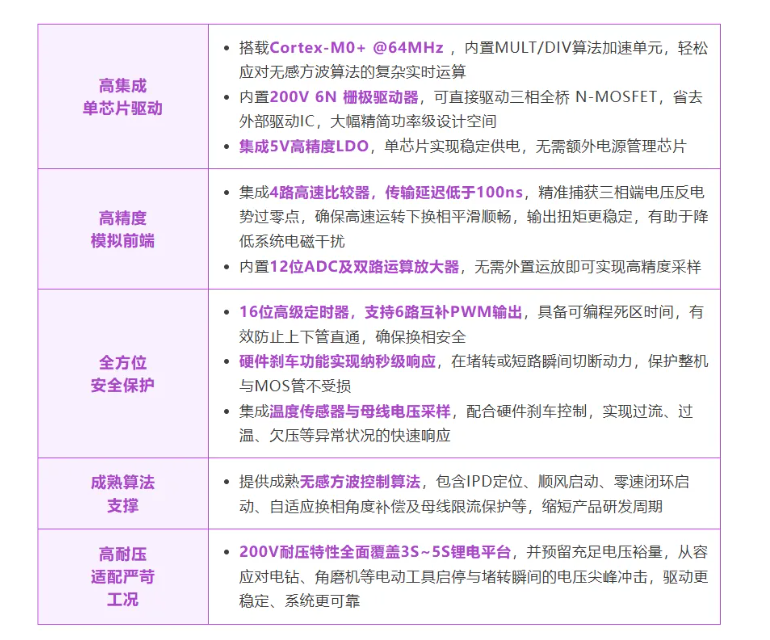

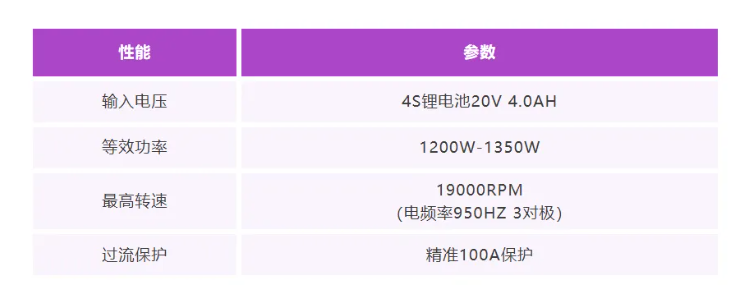

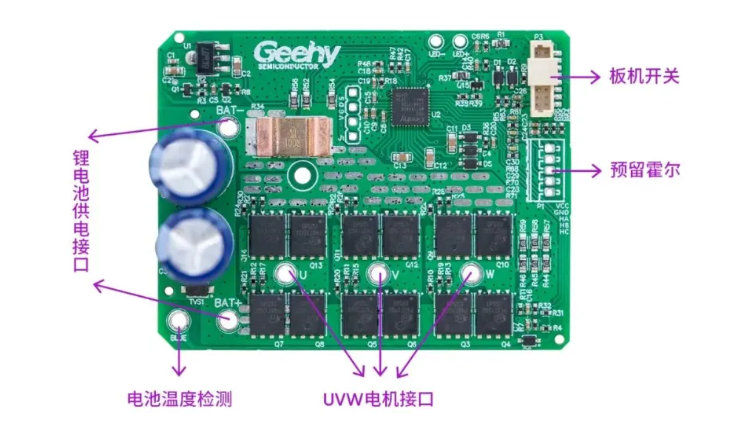

极海无感方波电动工具方案采用G32M3114电机控制SoC，集成200V 6N栅极驱动器及5V LDO，可高效完成母线电压/电流采样、板机信号处理、三相反电动势过零检测以及执行电机逻辑控制。通过ATMR输出3组互补PWM信号至栅极驱动器，从而驱动功率MOSFET实现电平逆变，保障无刷电机高效稳定运行。

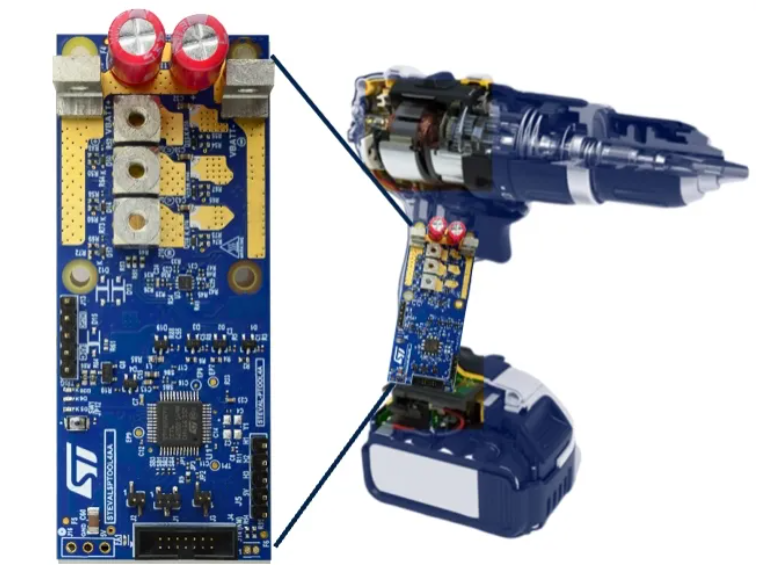

基于STM32G473的手持式电池供电工具方案

（图源大联大）

方案简介：

该产品是一款专为手持式电池供电工具设计的紧凑型系统，能够高效控制无刷直流马达（BLDC）或永磁同步马达（PMSM）。该系统支持高达250W的功率输出，并通过标准输入（如节气门）实现对马达扭矩和速度的精准控制。

适用于多种电动工具，包括钻孔机、磨床、圆盘切割机、圆锯、吹叶机和手持式割草机等。此外，由于其小巧的尺寸和强大的运算能力，它还能够满足无人机、轮椅、家用电器、电动自行车和机器人平台等领域的需求。

 关键元器件：

• STM32G473CET6：高效能32位MCU

• STDRIVE101：三半桥式闸极驱动器

• STL220N6F7：高电流MOSFET

• L6981NDR：同步降压转换器

• LDL112：低静态电流LDO

• TSV912IQ2T：双轨对轨运算放大器

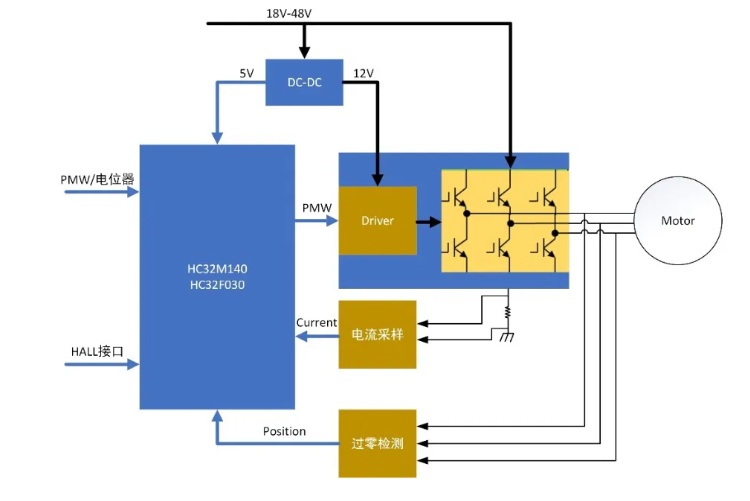

小华HC32M140电动工具方案

扫码可申请免费样片或方案Demo、产品技术规格书
