无人机图传新方案：MESH自组网+OFDM技术，30公里稳定传输

发布时间：2026-09-24 阅读量：1409 来源: 我爱方案网作者: bebop

随着无人机在安防巡检、应急救援、测绘等领域的深入应用，对图传系统的高清化、低延迟与强抗扰属性提出了更高的需求。

传统图传方案受限于编解码效率与射频调度机制，往往在传输1080P以上视频时出现延迟陡增、距离衰减剧烈等问题，难以满足实时闭环控制与高清视频分析并行的严苛要求。

在此背景下，快包电子推荐两款能够减少画面卡顿或延迟，提升控制稳定性的无人机图传方案，本图传设备基于大带宽、单频段设计，支持MESH自组网，并通过OFDM调制技术与优化的系统架构显著提升数据传输效率与实时性；其具备的卓越抗干扰特性与大功率射频能力，保障了在30公里通信距离内稳定、连续的视频回传。

扫码可申请免费样片以及获取方案demo资料

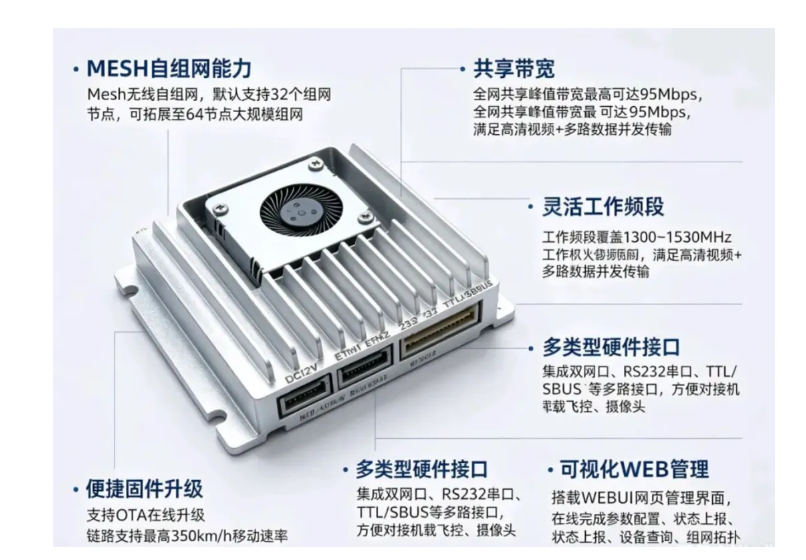

MESH自组网版无人机图传方案

方案是一款单频段、大带宽、远距离机载专用无线图传传输设备。

采用OFDM核心调制技术，搭配扁平化系统架构，可有效缩减系统传输时延、提升整体数据传输性能；凭借大功率硬件设计，具备传输距离远、吞吐量大、抗干扰能力优异的产品优势。

支持MESH自组网、2T2R射频架构，单跳最远传输距离可达30km，能够完整满足无人机、机载平台远距离组网图传作业需求。除中小型无人机外，可搭载单兵侦查设备、微型巡检吊舱、小型无人车，拓展多行业应用场景。

瑞芯微RV1126无人机图像处理板

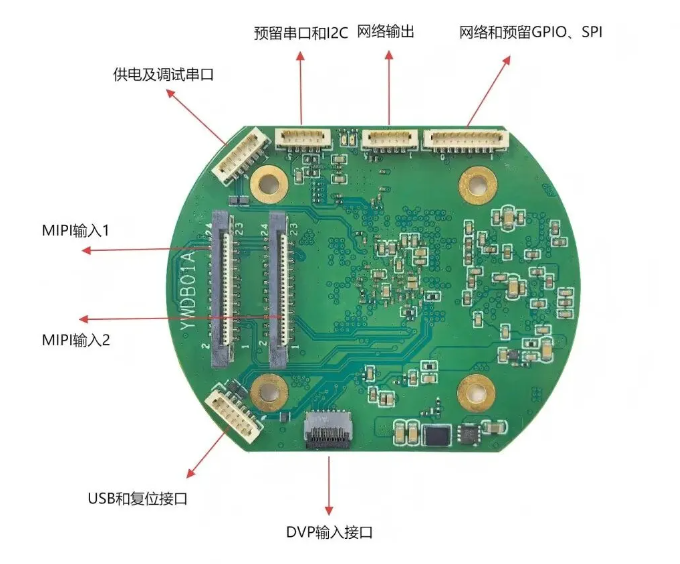

方案为无人机设计的MIPI口AI模块，模块设计两路MIPI可见光接口，一路DVP红外接口，能够基于输入的可见光或者红外的视频流，可实时对人、车、船、无人机等目标进行自主检测、识别，并自动或人为选择目标进行锁定、跟踪，同时输出目标相对于视野中心的脱靶量信息。

方案具体规格如下：

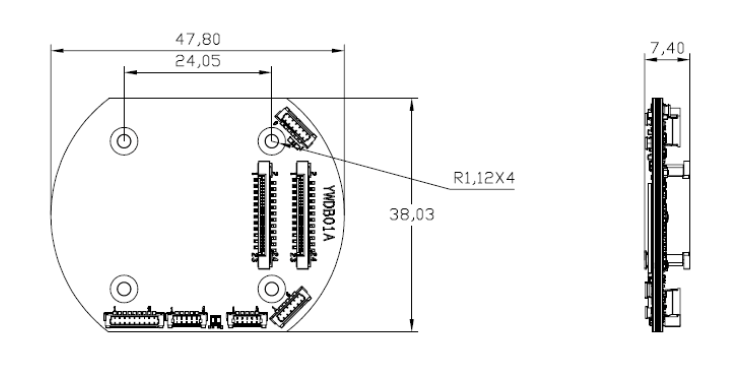

模块整体尺寸约为48*38*8mm，重量约9g，功耗不高于4W，整体表现在轻量化、低功耗的特点。2T算力，能够满足多场景的应用需求。

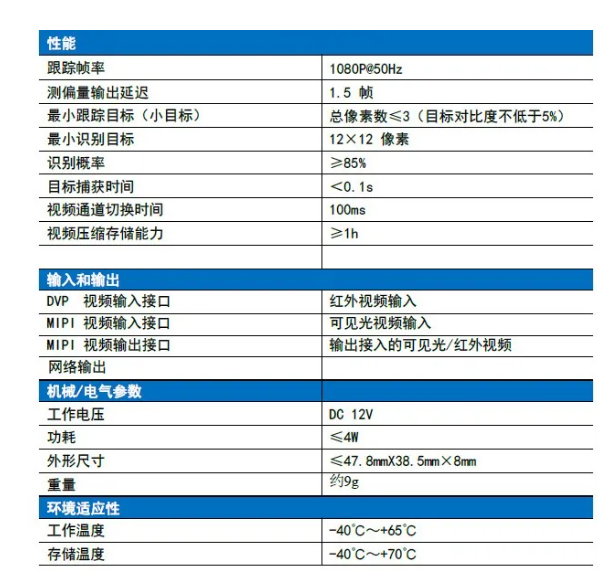

方案详细参数：

更多瑞芯微RV1126方案推荐：

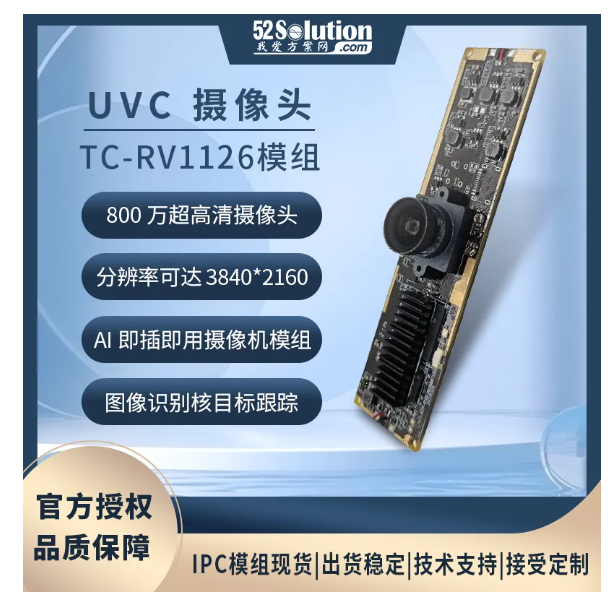

瑞芯微RV1126 USB AI 800万像素摄像头模组

方案主控采用瑞芯微RV1126芯片，搭载 800 万超高清摄像头传感器 IMX415，有效分辨率达 3840*2160，支持音视频采集，达 4K@30fps，配置USB Type C 接口，标准 UVC/UAC 协议，免驱动，具备抓拍速度快、识别准确性高、待机时间长、拍摄效果优秀及视频流畅度好等优势。

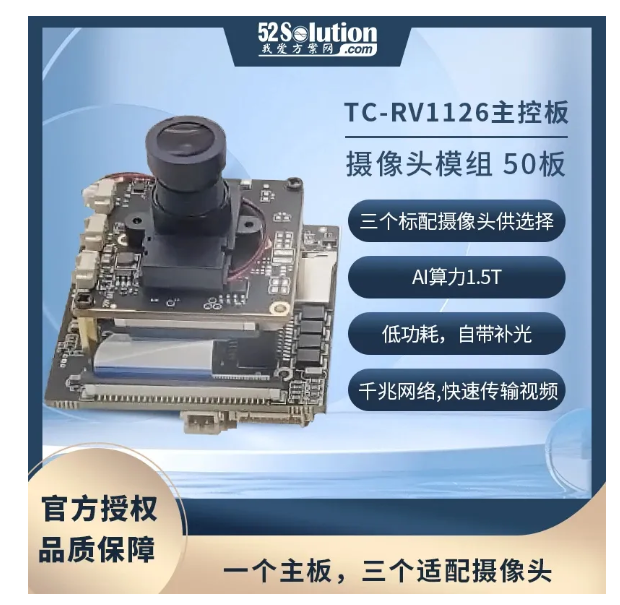

瑞芯微RV1126 IPC摄像头模组50板

TC-1126 IPC摄像头模组 50板是视频处理电路与摄像头组合的即插即用模块，非常适合设备终端客户快速导入AI和自动化智能，包括人脸识别、手势识别、闸机门禁、停车场车牌识别、智能安防、IPC 智能网络摄像头、智能门铃/猫眼、自助终端、智慧金融、智慧工地、智慧出行等应用场景。本模块有三个标配摄像头供选择，200万像素IMAX 307，500万像素IMAX 335，800万像素IMAX 415，他们都是用同一个主板，有多个音频接口。

扫码可申请免费样片以及获取方案demo资料
