无线领夹麦越做越小，晶体谐振器怎么选？

短视频、直播、采访等应用的普及，推动无线领夹麦不断向更小、更轻、更便携的方向演进。然而，体积缩小的同时，内部仍需集成无线音频SoC、电源、电池、拾音等多个模块，这对晶体谐振器的尺寸、频率精度和稳定性提出了更高要求。作为蓝牙音频SoC和无线收发芯片的参考频率源，晶体谐振器是无线通信系统中不可或缺的基础器件，其选型直接关系到领夹麦的通信质量与整机可靠性。

一、无线领夹麦选晶体，主要看什么？

1.频率匹配

无线音频SoC及无线收发芯片对外部参考时钟有明确要求，选型时首先需要根据芯片方案确认工作频率。24MHz、26MHz、32MHz是无线音频设备中较常见的频率选择。

2.封装尺寸

无线领夹麦内部PCB空间有限，晶体尺寸越小，越有利于整机小型化。目前2016、1612等小尺寸封装较适合这类便携式无线设备，其中1612封装能够进一步减少PCB占板面积，为电池、电源、射频等其他器件留出更多布局空间。

3.频率精度与稳定性

晶体作为无线SoC的参考频率源，除了需要关注常温下的频率偏差，还要考虑温度变化等因素带来的频率变化。因此，选型时应结合整机应用要求，综合关注频率偏差、总频差及工作温度范围。

4.振荡电路匹配

无源晶体并不是频率和尺寸匹配后就可以直接使用。实际选型还需要结合SoC振荡电路要求，确认负载电容CL、等效串联电阻ESR、驱动功率等参数，确保晶体可靠起振并稳定工作。

二、YXC无线领夹麦晶体方案推荐

针对无线领夹麦的小型化设计需求，YXC扬兴科技推荐YSX1612SL和YSX211SL两款小尺寸晶体谐振器。

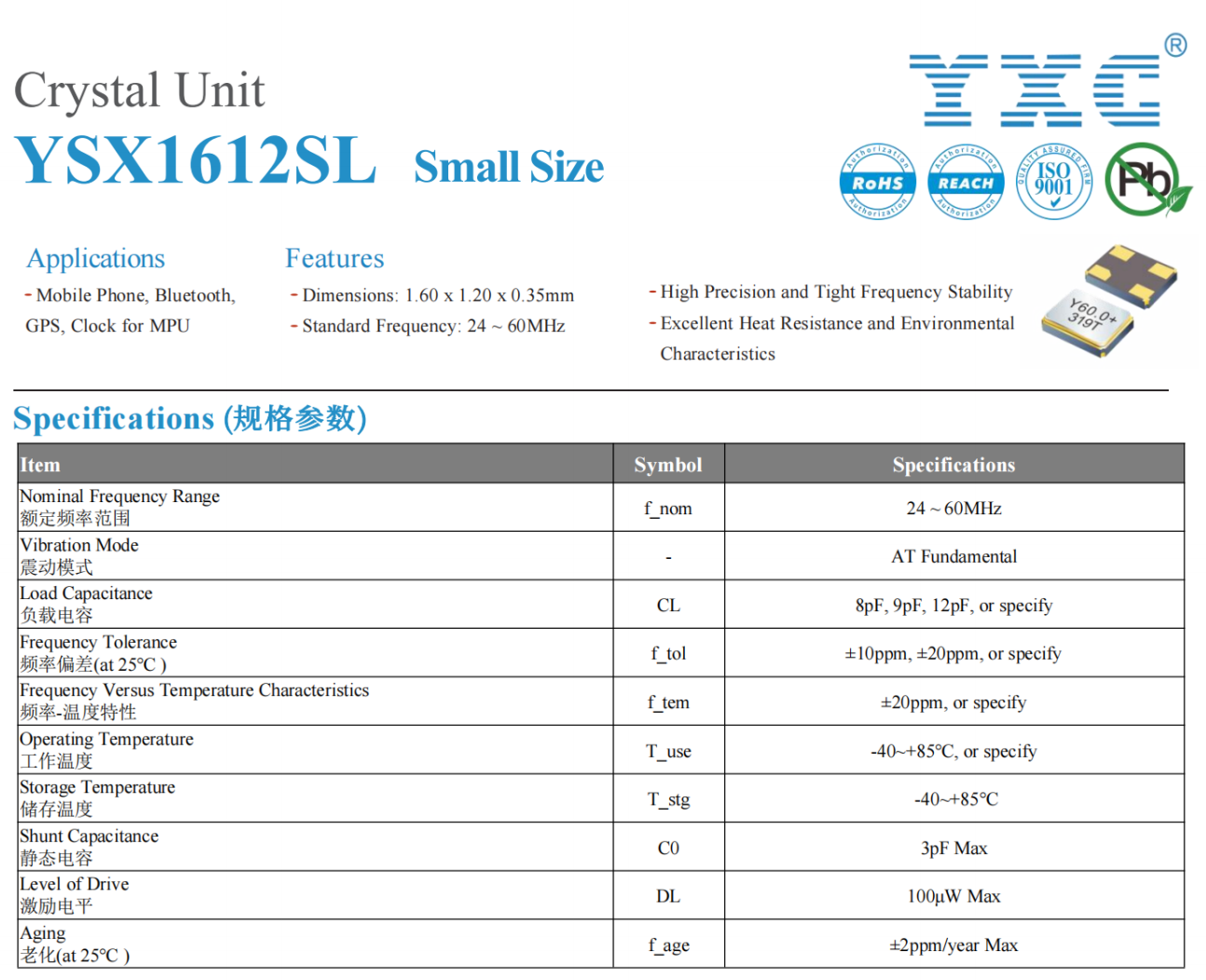

1.YSX1612SL｜1612封装微型化晶体

YSX1612SL采用1612微型封装，可进一步减少时钟器件占板面积，更适合对PCB空间和整机尺寸要求较高的无线领夹麦产品。

封装：1.6×1.2mm

常用频率：24MHz/26MHz/32MHz

常温频率偏差：±10ppm

总频差：±20ppm

工作温度：-40℃～+85℃

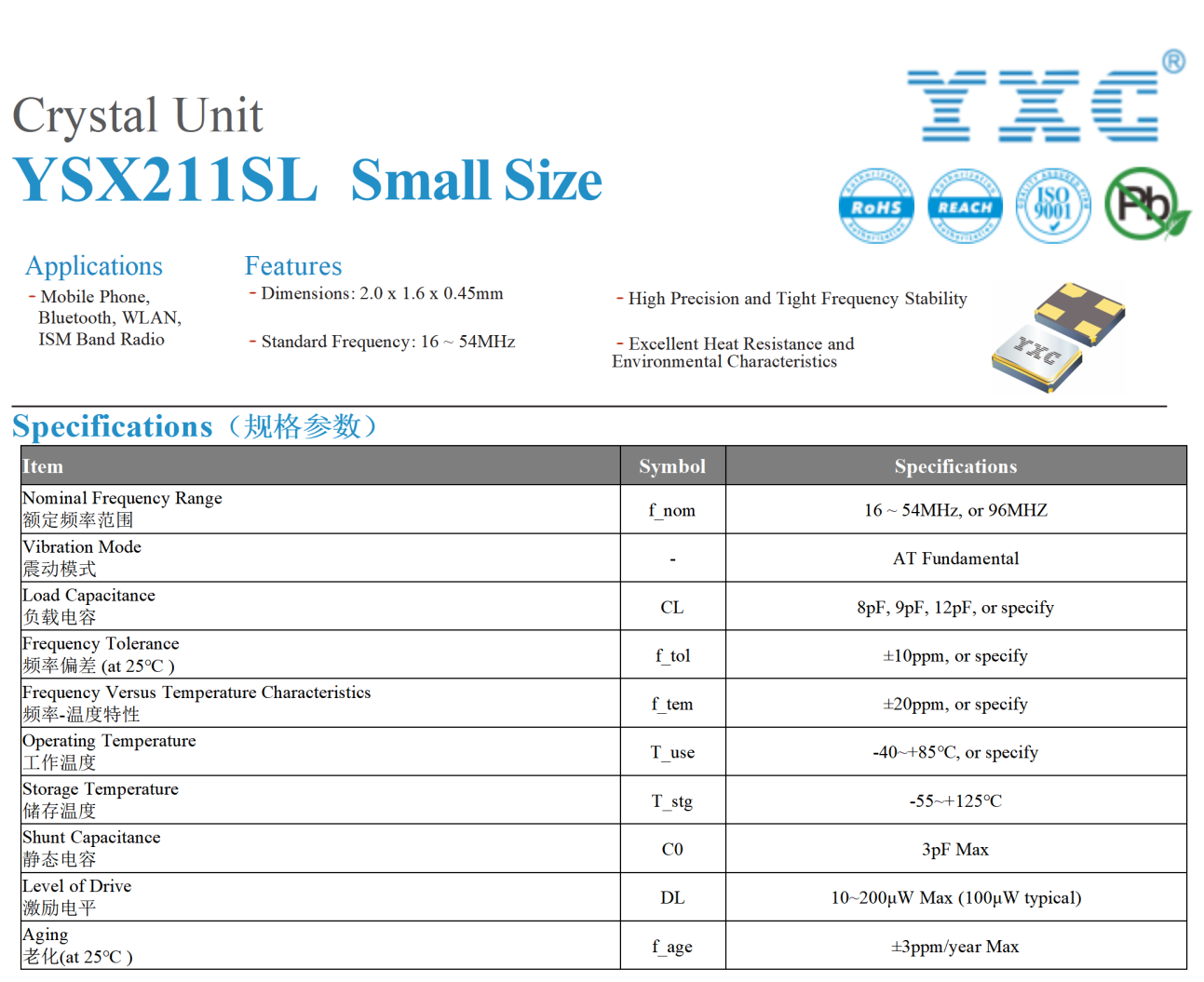

2.YSX211SL｜2016小尺寸晶体

YSX211SL采用2016封装，可满足无线领夹麦、蓝牙音频等便携式无线设备对小尺寸和频率稳定性的应用需求。

封装：2.0×1.6mm

常用频率：24MHz/26MHz/32MHz

常温频率偏差：±10ppm

总频差：±20ppm

工作温度：-40℃～+85℃

三、1612和2016封装怎么选？

如果产品对PCB面积和整机尺寸要求更高，可优先考虑1612微型封装；

如果设计空间相对充足，则可根据芯片方案及整体BOM设计选择2016封装。

实际选型还需结合主控芯片要求，进一步确认频率、负载电容、ESR、频率精度及工作温度等参数。
