实用EMI噪讯对策讲座（11）—— DC电源与Ground

中心议题：
    *  Switching Regulator与噪讯
    *  基板内的布线
    *  电容器的种类与分类方法

本系列讲座共12篇，剩下6篇在文章最后：
实用EMI噪讯对策讲座(7)——失真
http://www.52solution.com/article/articleinfo/id/80010433
实用EMI噪讯对策讲座(8)——遮蔽Shield
http://www.52solution.com/article/articleinfo/id/80010434
实用EMI噪讯对策讲座(9)——Ground与电源
http://www.52solution.com/article/articleinfo/id/80010436
实用EMI噪讯对策讲座(10)——电源的噪讯
http://www.52solution.com/article/articleinfo/id/80010437
实用EMI噪讯对策讲座(11)——DC电源与Ground
http://www.52solution.com/article/articleinfo/id/80010438
实用EMI噪讯对策讲座(12)——筐体与筐体内的导线
http://www.52solution.com/article/articleinfo/id/80010439


几乎所有电子电路都是以DC电源动作，DC电源使用机器内部的电池，电池分为1次电池与2次电池。电池消耗电源会造成电压变动，因此必需进行电压控制。

搁置型电子机器，通常提供AC电源给机器，再将AC电源转换成DC定电压电源，该电源设备分成「Series Pass Regulator」与「Switching Regulator」两种。Series Pass Regulator将AC电源整流，再用电容器使整流电压平整化，接着利用电压下降作一定电压的控制。

Switching Regulator与噪讯

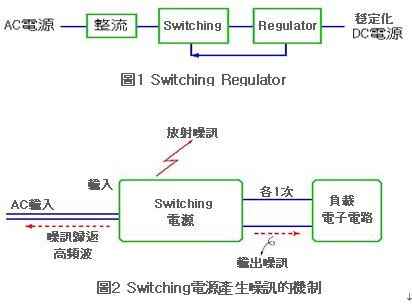

若与Switching Regulator方式比较，结构简单是Series Pass Regulator方式主要特征，反面缺点是电压下降变成损失；相较之下Switching Regulator采取Switching控制方式(图1)，透过Switching控制可以获得低损失、高效率的控制效益，不过该电源电流是在该系统中作最大电流控制，因此容易产生很大的切换噪讯，此外整流AC电源时产生的高频波对电源端会有不良影响(图2)。
  　
为防止放射噪讯一般会将电子电路放置在筐体(金属)内，利用筐体作遮蔽放射噪讯，因为使用裸露电子电路非常危险。如图3所示导线会传递噪讯，噪讯从AC端(输入端)与DC端(输出端)流出，该噪讯在输出与输入端，同时具备一般模式噪讯(Common Mode Noise)与标准模式噪讯(normal Mode Noise)，因此必需消除标准模式的噪讯，有关一般模式噪讯，在DC的负载亦即电子电路整体，若是以相同一般模式振动的话，理论上对电子电路内部没有不良影响，例如电车以一定速度奔驰时，车厢内的乘客即使垂直向上跳跃也会回到原位，同样道理即使对电子电路施加一般模式电压，电子电路依旧可以正常动作，然而实际上印刷电路基板内的电源线与Ground线属于不平衡电路，所以对电子电路有不良的影响。
  　
如图3所示Ground线除了是电源本身的折返线之外，同时也是信号的折返线 ，因此电源线与Ground线无法取得平衡。平衡的信号线本身必需具备折返线，不过一般信号几乎都使用共通折返线，将Ground当作折返线使用。

强大不平衡电路的一般模式必需大幅标准模式化，因为标准模式属于有害噪讯，必需进行充分的噪讯对策。虽然Switching Regulator内部本身具备防止噪讯泄漏到外部的滤波器，不过大多都不够充分，此时可以在Switching Regulator的出口端实施噪讯对策(图4)。
  　


图中的L1与C1都是标准模式用滤波器，L1与C1辅助Switching Regulator内部的电容器CP形成TT型滤波器，它可以强化Switching Regulator内部滤波功能。图中的C2与C3是一般模式用滤波器，该电容器的中点Ground有大噪讯电流流动，必需布线防止发生Signal Ground(图中的电压基准Ground)与共通阻抗(impedance)。

从DC电源一直到印刷基板的DC电源线、DC电源导线，噪讯很大的导线必需分离避免受到影响，如果导线并行近距离排列很容易接收噪讯，不得已的场合导线可以相互直交排列，建议此时导线使用电源线与Ground线缠绕构成的捻线(Twist Pair)。

在印刷基板以Switching Regulator控制的电源，分成直接使用以及依照各印刷基板设置Local Regulator两种方式(图5)。系统规模很大、印刷基板数量很多的场合，可以依照各印刷基板设置Local Regulator方式，这种对策对抑制噪讯非常有效。

基板上的Regulator可以使用Series Pass Regulator IC，或是DC/DC变频器(Converter)。输出、入使用DC的Switching Regulator时称为「DC/DC变频器(Converter)」。

DC/DC变频器又分为可以使输入升压的「升压型」、下压的「降压型」、两方向改变的「升降压型」、可以使正负反转的「反转型」等等，此外还有可以使输出、入绝缘的「绝缘型」，不过上述情况不需使用「绝缘型」DC/DC变频器。


基板内的布线

基板内的电源与Ground线都必需制作共通阻抗，而且该阻抗必需非常低，如此一来共通阻抗造成的影响可以降至最低范围，这意味着电源线与Ground线的阻抗必需非常低。

在模拟低频电路基于去除共通阻抗的需要，通常使用称为「1点接地」的接地方式，电源导线若比照1点接地方式布线的话，可以获得极佳状态。不过电源导线若与Ground线比较，电源导线作1点接地的必要性并不高。

模拟高频电路使用Betta pattern，所谓「Betta pattern」原本称为「Betta earth」，不过电源pattern必需尽量采用Betta pattern方式。

数字基板高密度封装时经常使用4层以上的基板，多层电路基板可以降低电源与Ground的阻抗，pattern本身并无使用4层以上基板的必要性，主要是针对噪讯对策不得不使用多层电路基板，4层以上的基板价格相当高，建议读者不妨将电源与Ground的pattern尽量塞入有限的空间，藉此取代全部采用Betta pattern的设计。

电源Ground导线要求电源线与Ground线低阻抗特性，此外还需要设置旁通电容器(bypass condenser)，利用旁通电容器与电源、Ground的连接，能够针使电源与Ground之间的高频波阻抗降低。导线亦即印刷基板的图案(pattern)具有阻抗，旁通电容器主要功能就是利用该阻抗抑制电压下降，不过此时必需注意不能完全仰赖旁通电容器降低导线的阻抗，建议读者采用图6所示2段旁通电容器设计方式补强。
  　


第1段旁通电容器设置在电源与Ground进入基板处，如果基板内设有Regulator时，可以设置在Regulator出口处。设置在基板入口的旁通电容器，会针对基板导线撷取的噪讯发挥噪讯滤波功能。

为强化滤波目的某些设计合并使用电感，构成所谓的LC滤波器(L输入)结构。如图7所示，第2段旁通电容器设置在IC、电源、Ground附近。

原则上各IC都必需设置旁通电容器，不过IC的消费电流与动作频率很低，或是噪讯对策的重要性不严苛时，2~3个IC设置1个旁通电容器的比率即可。
  　
旁通电容器2段化主要原因是单纯1段时，面对宽广频率效果有限，基板入口处的旁通电容器如果使用可以支持低频的大容量电容器，对低频频宽效果非常显著，此时可以使用数μ~数十μ铝质或是钽质电容器，基板的电容量越高必需使用容量越大的电容器。

IC附近的第2段旁通电容器必需具备高频效果，因此到旁通电容器与IC脚架的导线越短越好，如图8所示由于导线本身的电感会抵销旁通电容器的效果。
  　

电容器的种类与分类方法

「Condenser」一词有凝聚的意思，它被用来凝聚电气(电子)。电容器有许多种类彼此特性相异，它的形式、目的、用途也不相同。

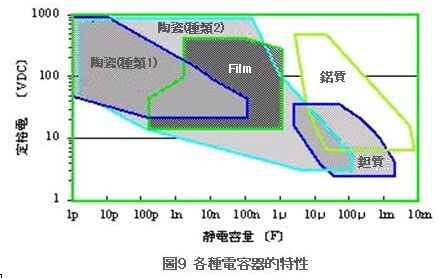

图9是各种电容器的特性一览，图的上方是铝质电容器，下方是电解电容器的特性；表1 是各种电容器的特征一览(包含Styrol电容器与Mylar电容器)。


表1 各种电容器的特征



  　
铝质电解电容器主要特征是小型、大容量、低价，缺点是频率特性较差；钽质电容器的频率特性比铝质电解电容器优秀，容量偏低、高价是主要缺点，钽质电容器经常被设置在基板的入口，当作旁通电容器使用。

要求大容量时有积层陶瓷电容器可供选择，它的频率特性非常优越，相较于钽质电容器的低可靠性，积层陶瓷电容器经常被设置在基板的入口处，当作旁通电容器使用 。

2段旁通电容器属于高频旁通，要求频率特性优越的电容器，因此经常使用陶瓷电容器，不过圆盘状的陶瓷电容器容量都很低，要求大容量高频特性时，可以使用2个陶瓷电容器；只要求大容量时建议改用Mylar电容器或是钽质电容器；只要求高频特性时可以改用陶瓷电容器。

上述积层陶瓷电容器的容量比形电容器大，频率特性也比较优秀，许多设计使用一个积层陶瓷电容器，支持高频到低频的需求。

电容器单体的频率特性在高频时容易劣化，主要原因是组件的导线造成，改善电容器的频率特性必需针对导线进行对策，具体结果例如3端子电容器与贯穿电容器都是典型代表(图11)。

图11(a)是3端子电容器的外观，如果依照图11(c)使用，可以利用导线降低电感；图12是3端子电容器的特性。

图13是贯穿电容器的断面结构，如图所示贯穿电容器呈圆筒状，内部的电容电极就是导线本体，外部电极直接与Chassis的固定对象物连接，所以外观上完全没有导线，频率特性接近理想状态，缺点是受到结构上的限制它的容量非常小。

贯穿电容器除了当作电容器使用，还被当作无孔穴的遮蔽(shield) 使用，由于遮蔽效应会被孔穴抵销，在遮蔽筐体导线通过部若设置贯穿电容器，可以获得无孔穴的效果。

无导线电容器的频率特性比传统有导线电容器优秀。表面封装用电容器没有导线直接固定在基板表面，它的频率特性比有导线电容器更优秀。
