国内首款LED液晶:LED背光更出“色”

中心议题：
    *  优派VLED221wm测评
    *  广色域全解析



优派VLED221wm是我国首款LED背光的液晶显示器，是2008年年初上市的，当时22英寸宽屏售价竟然高达6999元！本期方案快讯将和你一起来看看LED桌面显示的先驱具有如何的本领来赢取市场，并一起分享LED背光设计的解决方案和设计技巧，看看LED背光是如何更加出“色”的...

相关阅读：
超越转换器背光效率的方法
http://www.52solution.com/article/articleinfo/id/80010480
侧光式LED背光技术全面分析 能否成为下一代主流？
http://www.52solution.com/article/articleinfo/id/80009060
保护机制 LED 背光模组安全性升级研究
http://www.52solution.com/article/articleinfo/id/80010467
LED 的背光照明与散热技术
http://www.52solution.com/article/articleinfo/id/80010262
基于AP3031的高效LED背光驱动电源方案
http://www.52solution.com/article/articleinfo/id/80009759
手机LED背光电源管理经典问答
http://www.52solution.com/article/articleinfo/id/80010381

LED的光谱比起传统的CCFL的色谱更广，容易达到100%色域，因此一般具备LED背光的产品也就代表着是广色域。VLED221wm是当时动态对比度最高的液晶显示器，其动态对比度高达12000：1。其色域值也达到118%，与普通显示器相比（72% NTSC），色域提升64%，是当时市场上色域值最高的产品之一。该产品专为色彩专家量身打造，面向图像设计师、多媒体编辑和游戏玩家，超高动态对比度+超广色域使色彩更加明亮鲜艳，提供普通LED显示器难得一见的色彩再现效果和显示精度。


总的来说优派VLED221wm的外观设计并没有太多的变化，与之前经典的VX2235wm、VX2435wm和VX2835wm的产品完全一致，不过底座却换成了纯黑色，使得优派VLED221wm整体看上去更加的帅气，颇有一种黑衣骑士的味道。



开篇中“广色域”、“LED背光技术”频频出现，而这又是VLED221wm最大的卖点，那么什么是LED背光，什么叫广色域？下文将着重说说这两项技术。



更艳、更亮、更长久 LED背光技术

LED背光采用发光二极管作为背光光源，是未来最有希望替代传统冷阴极荧光管的技术。发光二极管由数层很薄的搀杂半导体材料制成，一层带有过量的电子，另一层则缺乏电子而形成带正电的空穴，工作时电流通过，电子和空穴相互结合，多余的能量则以光辐射的形式被释放出来。通过使用不同的半导体材料可以获得不同发光特性的发光二极管。



液晶面板是由千万个像素点构成，而每一个像素点又是由红绿蓝三色的子像素构成（如图所示），而目前已经投入商业应用的发光二极管可以提供红、绿、蓝、青、橙、琥珀、白等颜色，色域也非常宽广，能够达到NTSC色域的105%，这为液晶的色彩提升提供了保障。

早期的LED背光光源亮度比冷荧光灯管稍差，能够达到的对比度也仅仅在普通水平。不过在SID2005上展示出了使用LED背光光源的超高对比度47英寸液晶电视，在LED背光源上引入新技术，将整个屏幕的LED分成了若干区域，根据显示的影像信号，可单独控制每个区域的发光量。由此既能将最小发光亮降至最低，以达到更好的明暗显示效果。



众所周知，液晶面板本身是不会发光，我们所看到的画面是通过液晶分子的偏转控制发光量来实现的，由于灯管数量及摆放方式不同，所有就出现了亮度均匀性的问题。而LED背光技术是可以单独控制区域发光量的，这就大大缓解了亮度均匀性的问题，能将过去50——100流明的亮度差减少到20流明，并有效控制了漏光问题。在液晶电视上使用的LED背光光源可以是白色，也可以是红、绿、蓝三基色，在高端产品中也可以应用多色LED背光来进一步提高色彩表现力。LED背光光源的另外一个优点是寿命非常长，使用寿命可达10万小时，如果按每天开机5小时计算，一台采用LED背光光源的液晶电视可以使用将近55年。此外，它还不含汞，环保性能更好。

对LED背光技术就简单说到这了，之前所说LED背光光源技术的运用能达到更广的色域，下面就说说广色域。



“色”中极品 广色域图文解析

人眼所能看到的光线称之为可见光，在光谱图上可以知道可见光谱是波长从380nm到780nm之间的光线，而通过R红、G绿、B蓝这三种颜色的混合，可以 得到近似于全部可见光谱范围内的光线，目前所使用绝大多数彩色显示器，不管是CRT、LCD、PDP、DLP还是其他什么，都是基于三原色成像。1931 年，国际照明委员会CIE制定了CIE1931 RGB系统，规定将700nm的红、546.1nm的绿和435.8nm的蓝作为三原色，后来CIE1931-xy色度图成为描述色彩范围最为常用的图 表。关于这方面的知识读者并不需要过多了解，只需要知道色域就是在这张图上所覆盖的范围，而这个范围就是由RGB三种纯色的坐标所围成的三角形或者多边形 （增加补色）的面积。



不同的国家在制定电视标准时，采用不同的色域范围作为规范，常见的NTSC色域与PAL/SECAM色域的范围比较 可以在下图中看出，而显示器最终可以测出的RGB坐标值围成的面积与标准色域相比，就是这台显示器的色域范围，在描述时，都需要标注是相对于何种色彩制式 的，比如“达到NTSC色域的76%、是PAL色域的138％”等等。



一般在PC监视器应用方面，多以sRGB为标准的色域定义，sRGB是微软操作系统所提供的标准定义，而在AV应用方面，采用的多是NTSC定义，在颜色涵盖度方面要比sRGB来得广。但是色域并不是越广就越好，即使监视器本身能 够达到超高色域，但是这些多出来的颜色不一定能为人眼所辨识，NTSC算是普偏公认的色域定义标准，而在部分特殊应用上（如印刷或印前作业），也有使用厂 商自订的色域规范。而显示装置所能提供的颜色范围能够涵盖多大比例的特定色域定义，我们就可以将之称为符合70％的NTSC色域饱和度，或者是符合90％ 的sRGB色域饱和度等。



色域的呈现主要在背光的选择上，众所周知，液晶面板本身并不发光，而是必须透过背光的光线才能够显示画面，传统CCFL灯管在荧光材质上的限制，红 光呈现能力偏弱，加上所搭配的彩色滤光片的混色效果较差，最终呈现的色域饱和度不佳，导致目前主流的LCD监视器或电视在色域呈现能力上不足，多仅能达到 72％NTSC左右。新型的W-CCFL（广色域背光灯管）能够相当程度的改善色域呈现问题，有效加强颜色饱和度，如果搭配新型的多色滤光片（在RGB三 原色以外多加如黄色、青色或白色等颜色的滤光片，藉以增加颜色呈现能力），在显示能力上还能够进一步提升。滤光片对色域表现有所帮助，但是幅度不大，影响 色域呈现能力主要还是在背光模块技术方面。W-CCFL只是在荧光材质进行改良，仅仅更换W-CCFL背光模块，就能将色域饱和度从原本的72％NTSC 提升到92％NTSC的程度，且几乎不会增加成本，因此各大液晶监视器或液晶电视制造公司也开始大幅采用此种背光技术，只要是色域范围在NTSC90％左 右者，几乎都是此类灯管。



全球顶尖技术规格 12000：1再攀高“分”


优派VLED221wm主要性能表现上为色域达到了118%，最佳分辨率为22宽传统的1680*1050，屏幕比例为16：10点距为0.282mm，响应时间5mm，在对比度方面创LCD新高达到了12000：1，另外此款机型最大的特点是采用LED背光源技术，在LCD界尚属先驱者。
LED背光技术的VLED221wm来说价格已经算是便宜，相对曾经某款38000块的20寸机型来说还能有什么奢求~

基准测试 初体高分、LED背光

虽说优派VLED221wm拥有绝对强悍的性能但也并不是完美，VLED221wm采用TN面板，在画面可视角度上就有了不可避免的硬伤。下面进行性能阶段的测试，而VLED221wm的“杀手锏”也将逐步展现在你眼前。
显示器色彩层次的表现主要是看灰阶的表现能力，灰阶过度好，画面就能表现出强烈的层次感，能显示出更多的细节，色彩过渡也会比较自然。



优派VLED221wm 12000:1超高动态对比度可以使黑暗部分和明亮的部分对比非常鲜明，可以想像VLED221wm的漏光控制一定不错，而这是得益于118%的色域。这 方面的表现通过灰阶图得以证实，低亮下1%与2%灰格的分辨度极高，而高亮下100%灰格亦没有曝光现象，这足以证明广色域与超高对比度联手后的优越性， 也奠定了今后LCD的发展方向。

专业测光说明 ： 本次使用的亮度测试仪，测量范围0.01～19990cd/m2，精度小余等于测量值的0.5％，可以稳定准确的测量每一台液晶显示器的亮度。本次测试， 会测量每台液晶四周和中心共9个点的亮度（9点亮度测试为“蜘蛛”Spyder2调整后的最佳使用亮度，并非最大亮度），一来体现平均亮度表现、二来检测 液晶亮度均匀性。对比度是一个比值，即最高亮度除最低亮度，我们实测显示器在最高亮度、对比度值下的白场亮度（最高），和显示器在最低亮度、对比度值下的 黑场亮度（最低）。将实测值相除，便是液晶显示器的实际对比度。亮度测试，单为cd/m2。

实测九点亮度：



从实测的亮度数值来看，VLED221wm亮度分部比较均匀，四周基本处在一个亮度水平线中心亮度稍高于四周，但肉眼是很难分辨的。通过客观的数值来看LED背光技术就亮度均匀这一方面来说是值得赞许的。



感受广色域——鲜亮三原色

既然是以广色域为卖点，当然要注重色彩的表现能力喽~在进行测试前就已经对VLED221wm 报以很高的希望，那么结果如何？不妨大家与我共同鉴证。





VLED221wm在色彩上表现的更加丰富，在红色方面，红色的饱和度很高，并且非常鲜艳，绿色部分也非常的清澈，给人一种嫩绿的感觉。



广色域精髓 不仅是“色”一点

既然是广色域我们看中的当然是“广”，对于一般普通液晶显示器画面效果的评判也更为苛刻。毕竟是靠“色”吃饭的，当然要看够不够“色”。




两端纯色表现透彻到位色泽纯正，色彩交融处柔和自然，对色彩敏感的朋友来说是怎样个精彩的“色界”？其间是怎样的丰富多“彩”？



就“画”的角度来说这绝对是下下品（有抽象作画天赋的朋友不要鄙视偶），感觉就像一团颜色浸了水一样，相互参和交融。但在显示器方面颜色阔的越散越好，最 好就分不清各色彩间的交界线，这样显示屏所表现出的画面才更真实。这么看图片中各色彩间似乎都有交界线，那么色彩融合的就不好？不管是明暗交界线还是色彩 交界线，告诉大家一个简单的分辨方法：将眼睛半眯成缝以致刚好能看见东西，在这样的情况下能更准确分辨明暗、色彩间的过度线，大家不妨试试。看看效果如 何。



我“色”你不色？看谁“色”的更广

纵使之前说的天花乱坠结果依然是没有说服力，“检验真理的唯一标准就是实践”，而在我们这得将它改改：检验真理的标准之一就是对比，只有在同条件对比下才能准确的表现问题发现问题……

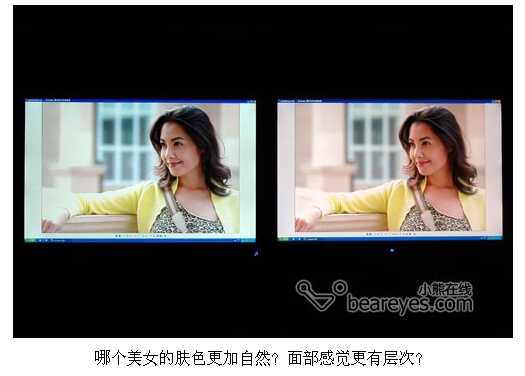

以下两款机型中右侧为优派VLED221wm，左侧为某普通22宽机型。









同样的肤色问题，偏白与红润你更喜欢哪个（这就是萝卜白菜各有所爱了）？



LED CCFL“色”功大比武 谁更胜一筹
