nubia Z5 mini拆解,探内部做工

发布时间:2013-07-19 阅读量:1079 来源: 发布人:

【导读】本文就nubia Z5 mini进行了拆解,从拆解过程来看。拆卸难度很低,这也让它更易于维修。在做工上来看也可圈可点,主板焊工比较精细,由于它内部空间比较大,加了一块黑色背壳,所以机身整体厚度和重量都比较大,不过这样设计对机身的发热来说是有一定好处的。

nubia Z5 mini的性能和体验我们已经在它的评测中了解过了,那这款产品的内部做工又如何呢?马上来看看Z5 mini的拆解吧。

nubia Z5 mini拆解

Z5 mini的后盖可以拆卸,拆开以后可以看到机身内部有一个黑色塑料壳把机身的主板和电池包在内部

nubia Z5 mini拆解


第一步当然是拧开机身的螺丝,Z5 mini使用了常见的六角螺丝。

nubia Z5 mini拆解

拧开螺丝以后可以轻松地拆开背壳。



nubia Z5 mini拆解

nubia Z5 mini拆解

这时可以拆出机身的三个按键。

nubia Z5 mini拆解

拆解之前第一步当然是切断电源了,。



nubia Z5 mini拆解

电池使用双面胶粘贴。

nubia Z5 mini拆解

电池容量是2300mAh。

nubia Z5 mini拆解

从这个角度可以看出背壳其实是包着电池的,拆卸后盖以后露出的不是电池。



nubia Z5 mini拆解

扬声器特写。

nubia Z5 mini拆解

背壳上的NFC金属点。

nubia Z5 mini拆解

拆开电池以后,可以看到主板。



nubia Z5 mini拆解

拆解之前先把排线拔掉。

nubia Z5 mini拆解


nubia Z5 mini拆解

轻轻把屏蔽罩撬开。



nubia Z5 mini拆解

屏蔽罩看起来面积很大,实际上是又两块组成,上面使用黑色绝缘胶布粘贴。

nubia Z5 mini拆解

顺利拆除主板,主板使用黑色配色,结构比较紧凑。

nubia Z5 mini拆解

后置是舜宇组装的1300万摄像头,前置是MCNEX的500万像素前置摄像头。



nubia Z5 mini拆解

Micro-USB接口

nubia Z5 mini拆解

听筒以及震动马达。

nubia Z5 mini拆解

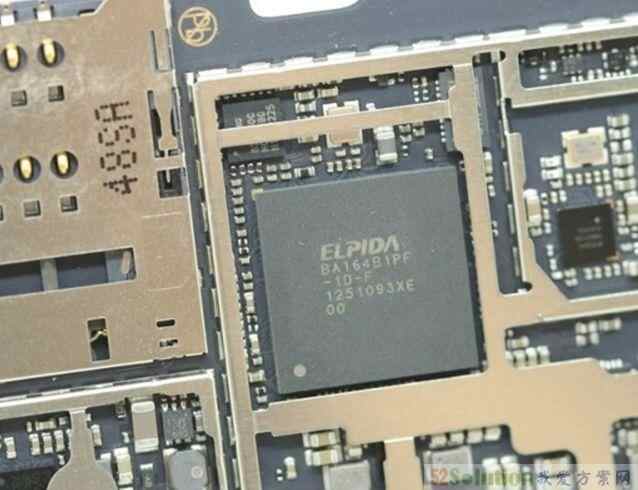

尔必达的2G Ram芯片,而APQ8064也封装在里面,这块芯片是LPDDR2-1066,1.2V电压。



nubia Z5 mini拆解

高通MDM9615M基带芯片,支持LTE Rel9,HSPA+ Rel 8,1x/DO,TD-SCDMA,GSM/EDGE,Z5 mini能支持三网3G也全靠它。

nubia Z5 mini拆解

三星的KLMAG2GE4A-A001闪存芯片,容量16G。

nubia Z5 mini拆解

高通PM8921电源IC。



nubia Z5 mini拆解

Micro-SD卡插槽

nubia Z5 mini拆解

SIM卡插槽,使用标准SIM卡

nubia Z5 mini拆解

高通WCN3660信号模块,整合双频、Wi-Fi、蓝牙4.0以及FM收音机功能。



nubia Z5 mini拆解

SKY 77351-13功率放大器。

nubia Z5 mini拆解

CY8CTMA463触控IC。

nubia Z5 mini拆解

拆解全家福

nubia Z5 mini拆解

从整体来看,Z5 mini拆卸难度很低,这也让它更易于维修。在做工上来看也可圈可点,主板焊工比较精细,由于它内部空间比较大,加了一块黑色背壳,所以机身整体厚度和重量都比较大,不过这样设计对机身的发热来说是有一定好处的。
