用途有限的“奢侈品”Chromecast电视棒内部结构极简

发布时间：2013-08-1 阅读量：994 来源: 我爱方案网作者:

【导读】日前，谷歌在旧金山发布了全新的连接设备chromecast电视棒，用来将pc、智能手机、平板电脑上的内容输送到电视机上，并可以通过Youtube等应用上的“cast”按钮进行跳转。iFixit对这款售价35美元的新产品进行了拆解，进一步详细的展示了这款小配件内部秘密。

拆解工具

·塑料撬棒
·手机撬棒

·在拆解之前，先来回顾一下它的规格参数：

1080p hdmi输出
2.4 ghz wifi 802.11b/g/n
可输出1080p视频
usb供电
兼容各种设备，包括ios和android设备

下面开始拆解

步骤1

·打开包装盒，chromecast电视棒映入眼帘。chromecast的包装非常简单，上面放的是chromecast本体，下面是配件。

·chromecast的配件包括电源适配器、usb电源线和hdmi延长线

·chromecast电视棒本体

步骤2

·chromecast电视棒需要通过microusb的数据线链接到电视机的usb端口上，或者通过小型ac适配器提供电力。

步骤3

·型号：H2G2-42

这是道格拉斯·亚当斯经典太空探索小说中有关42这个数字的一般缩写，在书中这是揭示生命真谛的一个数字。这要么是谷歌技术人员刻意的模仿，要么只是一个巧合。

步骤4

·让人“失望”的是，拆开Chromecast的外壳是如此轻而易举的一件事情，只要一个塑料撬棒即可，根本不需要用“更高级”的热风枪。

没错，Chromecast就这样被“征服”了。

步骤5

·打开Chromecast，取出PCB主板，就空了。

·等会，PCB下面似乎还有什么。原来是散热铝片。

步骤6

下面看看Chromecast的“中枢神经系统”-PCB主板：

·红框内是AzureWave AW-NH387无线芯片、蓝牙和FM Combo模块。

·橙框是Marvell DE3005-A1芯片，主管数据处理工作。

·黄框是美光MT29F16G08CBABA（iFixit说是MT29F16G08MAA）2GB NAND闪存芯片。
·绿框是美光3EE72 D9PXV芯片，是512MB DDR3L SDRAM（1.35V）芯片。

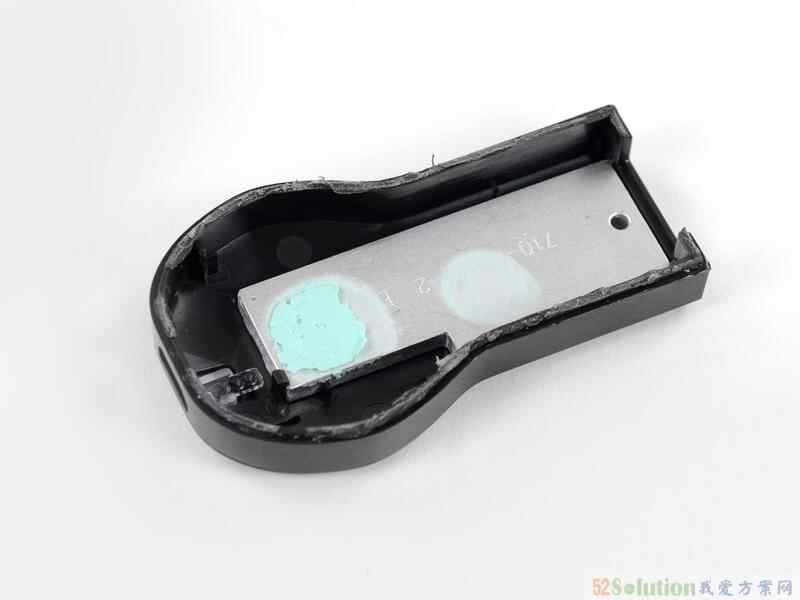

Ps:散热铝片和外壳的接触面都有导热膏。

步骤7

·主板下面的铝合金散热器横跨所有零部件，此外还有一个加固型铝板进一步进行散热。

·谷歌在Chromecast使用指南上提到：“使用过程中，Chromecast会发热甚至烫手，都属正常”。

步骤8

通过拆解发现，Chromecast电视棒的内部构造非常简单，和其它智能电视棒或者类似产品差不多，只是一个搭Marvel处理器和AzureWave组合Wi-Fi芯片的主板，4GB的闪存和512MB的低电压内存。

iFixit并没有对Chromecast打上可修复性分数，他们对这款产品的评价是：用途有限的奢侈品；希望在长时间使用后会被负责任地回收。
