【导读】又见牛人DIY啦,大家快准备工具一起跟随DIY达人来制作这款简单、方便实用的太阳能弱电充电照明系统吧!材料采用5V260MA的太阳能电池板、废旧的广告相框、移动电源、坏得摄像头、二极管、导线和接线柱等,真是超级高效的废物利用啊!

相关阅读:
牛人DIY:手把手教你自制小型逆变器
【简易DIY】图文详解逆变器电路制作过程
DIY力作!达人自制太阳能发电系统为家用照明供电


成品图,正在给小手机充电呢

准备材料:太阳能板(5V260MA)、废旧广告相框、接线柱、二极管、导线若干、移动电源、坏的摄像头、捆扎带

动手DIY:自制小型太阳能弱电供电系统给手机充电
太阳能板(5V260MA)

动手DIY:自制小型太阳能弱电供电系统给手机充电

广告相框是旧的,本来想用铝合金的·但加工有点难度就放弃了


动手DIY:自制小型太阳能弱电供电系统给手机充电
量出电池板的长度开始制作边框

一个成品框··因为没有专业切角的切割机只能手工一点一点的对齐··中途还切角过大报废了两根·

动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电

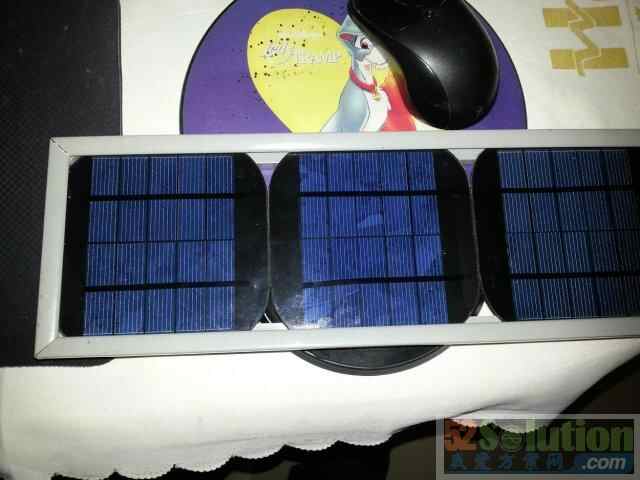

放入三个电池板正好··严丝合缝··
动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电
相同方法制作另一个框架

动手DIY:自制小型太阳能弱电供电系统给手机充电
把二极管焊接上··防止回流损坏电池板




动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电
找出接线柱

动手DIY:自制小型太阳能弱电供电系统给手机充电




动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电
接线柱的质量很不错的··用一个接线柱··将两组电池板固定在一起



动手DIY:自制小型太阳能弱电供电系统给手机充电
用报废的两根框架来合并两组电池板··

动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电

合并后还不错···


动手DIY:自制小型太阳能弱电供电系统给手机充电

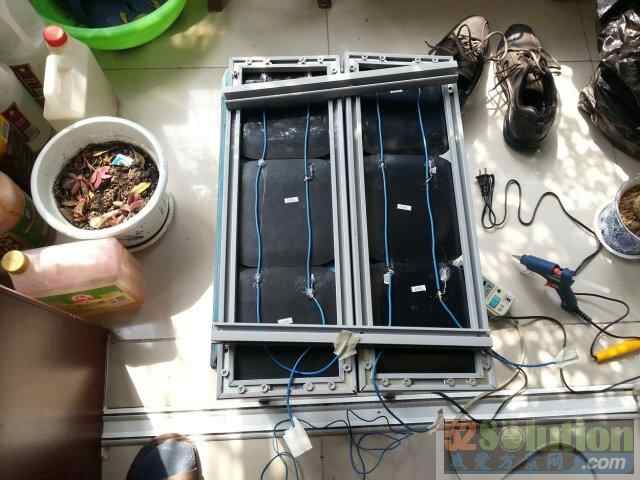

拆开,开始焊接导线···电池板采用的是并联··每个焊点都打了热熔胶来固定··防止把引脚折断··

动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电



动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电

动手DIY:自制小型太阳能弱电供电系统给手机充电
将接线柱安装好···


动手DIY:自制小型太阳能弱电供电系统给手机充电
用装修胶带粘住导线裸露部分··省得不小心碰到短路惹麻烦··

动手DIY:自制小型太阳能弱电供电系统给手机充电
背光测得电压4.38V··

动手DIY:自制小型太阳能弱电供电系统给手机充电
导线插入,这个接线柱用小螺丝刀按压插入导线夹紧就好··很方便



动手DIY:自制小型太阳能弱电供电系统给手机充电
用扎带归拢一下导线
动手DIY:自制小型太阳能弱电供电系统给手机充电
阳光直射5.67V··


动手DIY:自制小型太阳能弱电供电系统给手机充电
给小手机充电···




动手DIY:自制小型太阳能弱电供电系统给手机充电
临时支架··

动手DIY:自制小型太阳能弱电供电系统给手机充电
给移动电源充电··因为没有小电瓶·只能把捡来的移动电源当储存了··

动手DIY:自制小型太阳能弱电供电系统给手机充电
给移动电源充电中····



动手DIY:自制小型太阳能弱电供电系统给手机充电
这个摄像头带LED···可以无极调光···这个是最亮的效果

动手DIY:自制小型太阳能弱电供电系统给手机充电
最暗···再小就熄灭了···这个充满移动电源需要3个半小时···

这就完成啦,欢迎大家拍砖!
