纯手工DIY:可调光“实木”LED小台灯

发布时间:2013-08-12 阅读量:4186 来源: 我爱方案网 作者:

【导读】这是一个纯手工DIY作品:纯手工打造的 “实木”调光小台灯一台,采用基本电子元件和木板搭配,手工焊的电路板,手工制作的木质底座和灯罩,使用的工具也特别简单:美工刀电烙铁,螺丝刀等。让我们不得不赞叹制作者的心灵手巧!

相关阅读:
工程师DIY:打造高灵敏度光感小夜灯
废物小创意!旧手机DIY LED小台灯
首饰也疯狂!看牛人DIY LED“声感闪烁项链”

纯手工DIY:可调光“实木”LED小台灯

左右两边的按键是控制灯光的亮度,蓝色的开关控制电源,通过长按左右两边的按键来实现灯光的亮暗。

制作材料:木板,各种电子元件,鹅颈管(金属软管),电池盒,胶水,螺丝钉等。
制作工具:美工刀,电烙铁,螺丝刀等。
使用电压:6V(4节7号干电池),或者 5V(USB供电)。

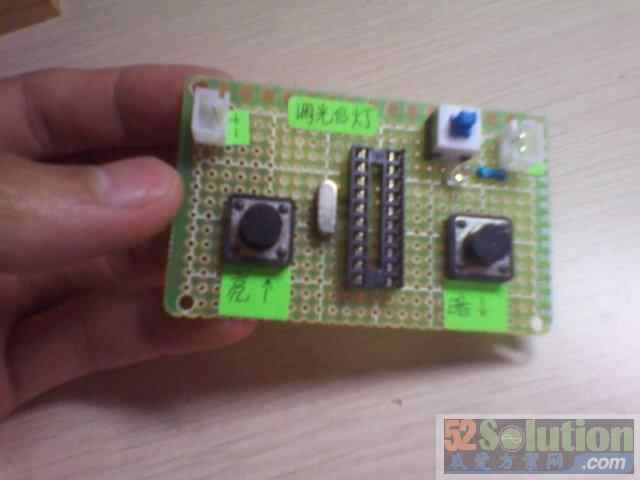

制作这么一个调光台灯首先需要自己焊接一块控制电路板,我使用的是万能板,这也是为了纯手工制作的需要,焊接过程就不多加描述,直接给出焊接的效果图:

纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯

上面的第三张图片是另一种USB电源供电的插头,因为使用干电池的缘故,就没有详细的给出USB导线的制作过程,要是有需要使用时可以自行焊接一条导线,方法也很简单。


接着就是制作底座,底座我采用的是木板,因为木板方便切割和塑形:

纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯

在木板的底部挖一个和电池盒(我使用的电池盒是其他物品上拆下来的,也可以自己搭建一个电池盒。)大小,深浅一致的槽,用来放置电池盒。


然后在正面固定已经焊接并且调试好的电路板:(边角都打上孔,用螺丝钉固定。)

纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯


接着安装鹅颈管,也就是金属软管,这个是一般的充电台灯上拆下来的东西,旧物利用,要先在底座上打一个和鹅颈管一样大小的孔,(最好比鹅颈管小一点,方便固定。)固定好鹅颈管,可以使用502等胶水。

纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯



固定好鹅颈管以后就是安导线,将导线穿过鹅颈管就行,然后与电路板焊接好就行。

纯手工DIY:可调光“实木”LED小台灯

接着弄灯罩,灯使用的是高亮的LED灯,一样是用木板挖槽:

纯手工DIY:可调光“实木”LED小台灯


纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯


测试:(最亮和最暗两档)。
纯手工DIY:可调光“实木”LED小台灯

纯手工DIY:可调光“实木”LED小台灯


安装好LED灯,就算完工了:

纯手工DIY:可调光“实木”LED小台灯

完工,从外形上看还不够美观,如果能加个罩子就完美了,但胜在实用,欢迎大家拍砖!

纯手工DIY:可调光“实木”LED小台灯
