TOSHIBA适用智能手机的完整解决方案

【方框图】

CMOS 影像传感器

为满足市场需求，为更小的包装和更高的性能，东芝开发了1.12微米像素间距，减少了从传统的2.2微米的CMOS的图像传感器与。新的图像传感器是提供广泛的分辨率从VGA到超过千万像素。此外，这些图像传感器提供高画质得益于先进的CMOS传感器技术，东芝的CMOS的图像传感器将为智能手机的拍照功能打开一个新的里程碑。

【应用】

东芝提供了一个广泛的产品组合，适用于各种应用，如手机和数字相机的CMOS图像传感器。


从1.12um到 5.6um的像素大小和从VGA到超过千万像数的分辨率
高灵敏度的BSI图像传感器
高动态范围和彩色抗噪能力
可使用模块，IC封装和Die形式。

一千三百万像素, 1/3.07英寸（1.12微米）BSI CMOS图像传感器：T4K37

T4K37是一个附有BSI COMS图像的图像传感器。 T4K37像素大小为1.12微米 × 1.12微米，1300万像素的分辨率，4208H × 3120V输出像素，1/3.07英吋光学格式。由于T4K37实际很小，很适合内置摄像头模块的应用。该产品采用CMOS制程，所以实现了低功耗运转。 它通过一个配备了原色滤镜的小巧而简单的摄像系统，就能提供卓越的色彩再现能力。所有这些特点让T4K37成为智能手机应用的理想选择。




应用：移动电话和智能手机

特色：

    1/3.07英吋，13M分辨率 (1.12µm)
    BSI
    逐行扫描
    CSI-2  4通道
     Binning(合并):
        o水平方向: 1/2
        o垂直方向: 1/2、1/4
        PLL内置锁相回路(PLL)
        任何切割尺寸（任何固定孔加工）
        更改像素大小
        反転機能 (左右・上下)圖片翻轉(水平和垂直)
        镜头阴影校正
        缺陷像素校正
        高动态范围 (HDR)
        上下文切换
        二级PLL输出CSI-2 出力用2nd PLL
        机械快门的全局复位
        选通脉冲定时
        彩色降噪(CNR)
        待机模式、关电模式
        OTP (一次性编程)内存: 8k bits



规格

    光学格式: 1/3.07"
    像素大小: 1.12 μm × 1.12 μm
    有效像素: 4208 (H) × 3120 (V)
    数据格式: RAW　8, 10位
    帧速率:
    o30 fps @全分辨率
    o30 fps @1080 p
    o60 fps @720 p
    o120 fps @VGA
    电源部分:
    o模拟 = 2.6～3.0 V
    o逻辑 = 1.1～1.3 V
    oI/O = 1.7～3.0 V
    工作温度: -20～ ＋65°C
    存储温度: -40～ ＋85°C



【系统方框图】


 【产品列表】

       720p 1.75um CMOS image sensor with ISP : T4K08

       1080p 1.75um CMOS image sensor CIS : T4K24

       2M 1.75um CMOS image sensor ISP : T4K28

       5M 1.4um CMOS image sensor CIS : T8ET5

       5M 1.4um CMOS image sensor CIS : T8EV5

       5M 1.4um CMOS image sensor with ISP : T4K39

       8M 1.4um BSI CMOS image sensor CIS : T4K04

       8M 1.4um BSI CMOS image sensor CIS : T4K34

       8M 1.4um BSI CMOS image sensor CIS : T4K05

       13M 1.12um BSI CMOS image sensor CIS: T4K37


近距离无线传输技术TransferJet compliant IC

TC35420是一款无线IC产品，可支持用于近距离无线传输技术的TransferJet标准，联盟为这个技术确定了标准。该IC使用RF-CMOS工艺在单一芯片中整合了无线、数据信号处理、主机接口和存储接口的功能，实现TransferJet的功能。


特征: 单芯片解决方案

RF-CMOS工艺: 内置 RF 射频部件，RF 射频开关，匹配电路和 LNA (低噪音放大器)

具有非常高传输速度的主机接口:SDIO UHS-I支持

低功耗: 功率减少的结构使电池漏电很少

单电源供电

小型封装:4.0 mm x 4.0 mm x 0.5 mm LGA81


TC35420的特征示例

接收端:
灵敏度 (PER = 1%)
522 Mbps时为-70.7 dBm
261 Mbps时为-77.2 dBm
65 Mbps时为-84.0 dBm

发送端:
输出功率范围: -62 dBm至-35 dBm (以1-dB为一个阶)
EVM : -31 dB

备注:
PER : 错包率
Mbps : 兆位/秒
EVM : 误差向量幅度

【TC35420方框图】


 东芝为TC35420提供一个原型模型和评估板。


东芝提供的原型模型

东芝提供的原型模型的尺寸为7.5 x 7.5 mm。



评估板(EVB)

EVB有一个SD板界面。
也有一个射频连接器, 简化与各种电耦的连接。

【应用和使用环境】

TransferJetT简单、安全、快速和稳定; 所以其越来越广泛地应用于各种应用场合，像家庭用品、办公室用品、手机和汽车电器等。



无线充电电源IC

WPC (Wireless Power Consortium)

拥有优秀的充电效能及不需特殊定位充电的功能

无磁性组件设计下无须考虑干扰其他接收组件其GPS灵敏度

无需特别定位充电功能Free Positioning

仅需两线圈充电装置

优异的充电效能

高达0.95A的充电电流



无线充电IC : TB6865FG(Transmitter) , TB6860WBG(Receiver)

TB6865FG and TB6860WBG 是符合国际标准规范 (WPC)联盟的充电标准规范 qi™ . TB6865FG 是一个传输控制器包含了一个微控制器及一个控制IC芯片在一个LQFP100的包装里. TB6860WBG是一个接收控制器包含了快速充电功能及直流/直流转换器在一个WCSP39的包装里.

  【特征】

TB6865FG

            1Package (微控制器+控器IC)

            同时可以充两个装置

            两线圈充电装置

            金属异物侦测功能

            产品包装 : LQFP100-P-1414-0.50G



TB6860WBG

           快速充电Switching 直流直流转换器.

           最大充电电流950mA

            I2C 传输接口

           充电安全侦测控制装置 (输入电压, 输出电流, 过温侦测)

            产品包装 : WCSP39

【方框图】





【产品应用】


移动和便携式音频IC

尽管类似于智能手机这种移动设备能提供的音频播放功能越来越先进，而且这些设备的音质效果也越来越好，但客户仍然需要厂商能进一步降低功耗。
东芝公司通过使用其几十年来在该领域所累积的经验和能力，使得其提供的移动音频IC能满足市场上对于性能，音质，噪音压缩及节能等方面的要求。东芝公司提供的产品非常适用于各种移动设备应用场合。


High Integration, Low Power and Optimum Sound Quality

数位ECM放大器: 超低抗噪 (2nd Gen: 116 dBFS)

G类耳机放大器: 低噪声 (102dB SNR and 增强电池寿命 (1.3mA)

Boosted D类扬声放大器: 低电流消耗 (1.5mA), 高功率 (W) 和电池的监测自动增益控制 (AGC)

Codec 译码器 CEVA Teak Lite-III™: (六合一系统-ADC, DAC, DSP, 听筒扬声器,耳机放大器, 差动I/O

高质量麦克风回音/噪声消除

先进的音频软件的实时编译码器AVC, ADAPTEC 设备增强剂, 噪声掩蔽均衡器(EQ) 和个人听筒调整器

【路线图和产品阵容】

东芝公司提供的各种移动音频IC产品组合是用独一无二的关键技术所进行设计和生产的。

数字-ECM麦克风放大器: JBTC94B12-AS

JBTC94B12-AS是专为数字驻极体电容式麦克风(ECM)应用场合而研发的。其包含一个麦克风放大器和一个四阶Delta Sigma模数转换器。四阶Delta Sigma模数转换器能在不降低音质的情况下，使传送麦克风信号成为可能。JBTC94B12-AS旨在最大程度地减少电流消耗。

【特征】
概述

            专为数字ECM应用场合而研发.
            麦克风放大器+四阶Delta Sigma模数转换器

特征

            低消耗电流: IDD = 470 µA (典型值)
            信噪比: 66.5 dB (典型值)
            睡眠模式: IDDQ = 7 µA (典型值)
            ADC输出噪音等级:Vno = -91.5 dBFS (典型值)
            工作电压范围:VDD(opr) = 1.64至3.65 V (Ta = 25℃)

【方框图】



G类耳机放大器: TC94B06WBG

TC94B06WBG是一个带有电子音量的G类立体耳机放大器。
集成电荷泵电路无需外部耦合电容器，左右通道共享一个地电位。TC94B06WBG 适用于移动手机、数字音频播放器及其他应用场合。


【特征】

封装: WCSP16 (1.65 mm)
0.4 mm/间距 0.26 mm/焊球

概述

            电子音量+耳机放大器

特征

            高效G类放大器
            无输出耦合电容器
            静态电流: IDDQ = 1.3 mA (典型值)
            信噪比(A-加权): 102 dB (典型值)
            低失真: THD+N = 0.015% (典型值)
            电源抑制比(PSRR):102 dB (典型值)
            信道分离: SEP = 82 dB (典型值)
            电子音量功能:32步阶(-59至+4 dB), 静音功能
            工作电压范围:VDD(工作) = 2.3至4.8 V (Ta=25℃)
            工作温度范围:T(工作) = -30至85℃

【方框图】

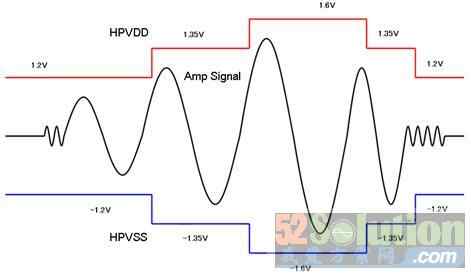

【G类放大器切换轨迹】


 D类功率放大器: TC94B23WBG

TC94B23WBG是一个单声道扬声器放大器的集成电路，包括一个扬声器放大器，升压转换器的电压，电池电压检测器和备用电路。电压升压转换器提供高功率输出，因此TC94B23WBG是高功率工作的手机应用最理想的选择。

【特色】




    单音扬声器
    电压推升器+D类功率放大器
    高输出功率:
        o Po = 2.0 W (min) VDD = 3.6 V, RL = 4 Ω
        o Po = 1.7 W (min) VDD = 3.6 V, RL = 8 Ω

    低电源耗损: IDDQ = 1.5 mA(typ.)
    总合效率： 80%
    高声音质量: THD+N = 0.07% (typ.)
    差动模拟输入
    自动增益控制
    增益: Fixed at 20 dB
    电池保护线路

【方框图】


接口桥接芯片(移动外围设备)

随着多媒体内容的分辨率和图像质量越来越高，在摄像机、液晶显示器等外围设备上高速接收或发送大量的资料变得在所难免，因为只有这样才能满足基带和应用处理器等主要处理器的工作需求。东芝推出了名为“移动外围器件(MPD)”的接口桥接芯片，可支持高速数据传输协议，比如 MIPI、LVDS、Display Port和HDMI。东芝的MPD不仅可以高速传输数据，也可以桥接主要的处理器和不同接口的外围设备。东芝也推出了广泛的外围设备产品组合，比如输入输出扩展器件和SC卡控制器等。

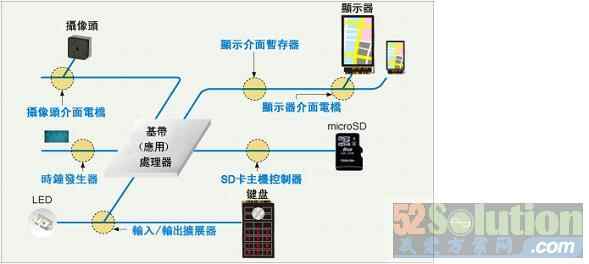

 【接口桥接芯片(移动外围设备):产品阵容】

东芝的网桥和缓存器IC支持各种串行数据传输协议, 例如MIPI®, MDDI, LVDS, Display Port和HDMI, 便于设计手机。
输入/输出扩展器IC可轻松增强现有系统的输入/输出能力，包括GPIO、键盘、LED控制器和定时器。该扩展器的应用领域非常广泛，涉及手机、数码相机、打印机等。
另外，东芝还正在开发各种主处理器周边辅助产品，如可以向SD卡高速传输数据的SD卡主机控制器等。

【接口桥接芯片(移动外围设备): 输入/输出接口组合】
